Bởi

20 Tháng 11, 2024

Lệnh cấm bán xe động cơ đốt trong tại EU từ năm 2035

Chuẩn bị chuyển đổi sang xe điện với giải pháp phát triển BMS

Vào ngày 14 tháng 7 vừa qua (Thứ Tư), Liên minh châu Âu (EU) đã đề xuất kế hoạch cấm bán ô tô sử dụng động cơ đốt trong từ năm 2035.

✔️ Nội dung chính của bài báo:

Ủy ban châu Âu đề xuất giảm 55% lượng phát thải CO2 từ ô tô vào năm 2030.
Kế hoạch bao gồm giảm 100% phát thải CO2 vào năm 2035.
Hạ tầng sạc điện là yếu tố quan trọng giúp thúc đẩy chuyển đổi sang xe điện.
Các xe hybrid (xe lai) sử dụng điện nhưng vẫn phát thải carbon cũng có thể bị hạn chế.
Hiện tại, mục tiêu giảm 55% lượng CO2 vào năm 2030 so với năm 2021 cao hơn đáng kể so với kế hoạch trước đó là 37,5%. Điều này đồng nghĩa với việc vị thế của xe động cơ đốt trong tại châu Âu sẽ ngày càng bị thu hẹp.

🚗 Tăng tốc chuyển đổi sang xe điện = Gia tăng nhu cầu về pin xe điện

Với tốc độ chuyển đổi sang xe điện, nhu cầu về pin xe điện dự kiến sẽ gia tăng đáng kể. Năm 2020, doanh số bán xe điện toàn cầu đạt 3,1 triệu chiếc, tăng 40% so với năm trước, mặc dù doanh số bán xe hơi nói chung giảm 15% do ảnh hưởng của COVID-19.

Hiện nay, ngành công nghiệp pin được chi phối bởi ba cường quốc: Hàn Quốc, Trung Quốc và Nhật Bản. Tuy nhiên, sự hợp tác chiến lược giữa các công ty như SK Innovation với Ford hay LG Energy Solution với GM đang tạo ra những bước tiến lớn nhằm mở rộng sản xuất và chiếm lĩnh thị trường xe điện toàn cầu.

🔋 BMS (Battery Management System): Hệ thống quản lý pin

BMS đóng vai trò cốt lõi trong việc quản lý pin, giúp tối ưu hóa hiệu suất, kéo dài tuổi thọ pin, theo dõi trạng thái sạc và sức khỏe của pin, cũng như dự đoán phạm vi sử dụng và tuổi thọ của pin. Với xu hướng chú trọng đến các loại pin tái chế và có tuổi thọ dài hơn, BMS ngày càng trở nên quan trọng.

Để phát triển BMS theo chuẩn quốc tế, cần sử dụng các nền tảng phát triển chuyên biệt và phù hợp. Những nền tảng này không chỉ đảm bảo khả năng tích hợp với các hệ thống khác mà còn đáp ứng các tiêu chuẩn an toàn và hiệu quả trong ngành công nghiệp ô tô điện.

Thuật Ngữ Phổ Biến Được Sử Dụng Trong AUTOSAR

Bởi

eiovn

19 Tháng 11, 2024

Các Thuật Ngữ AUTOSAR

Các thuật ngữ AUTOSAR được xây dựng để chuẩn hóa việc phát triển phần mềm của ECU. Do đó nó có nhiều thuật ngữ mà chúng ta có thể chưa bao giờ nghe nói đến. Bài viết này thảo luận về một số thuật ngữ phổ biến được sử dụng trong AUTOSAR và giải thích chúng.

+ Integrator

Trong bối cảnh AUTOSAR, nhà tích hợp là người định cấu hình và tạo dự án AUTOSAR bằng phần mềm GUI như Vector DaVinci. Chúng tôi thường tự gọi mình là nhà phát triển vì chúng tôi phát triển phần mềm, nhưng trong dự án AUTOSAR, nhà phát triển là người thực hiện hành vi của SWC bằng cách viết mã trong Runnable .

+ Signal

AUTOSAR thực hiện giao tiếp dựa trên tín hiệu. Tín hiệu là lượng thông tin nhỏ nhất mà một bản tin CAN có thể có. Một tín hiệu có thể có kích thước bất kỳ từ 1 bit đến tất cả 64 bit của bản tin CAN (coi bản tin CAN là 8 Byte), nói cách khác, bản tin CAN được chia thành các bit được gọi là tín hiệu. Tín hiệu cũng có thể ở đó cho FlexRay hoặc xe buýt khác, thay đổi duy nhất là lượng tín hiệu tối đa mà nó có thể giữ.

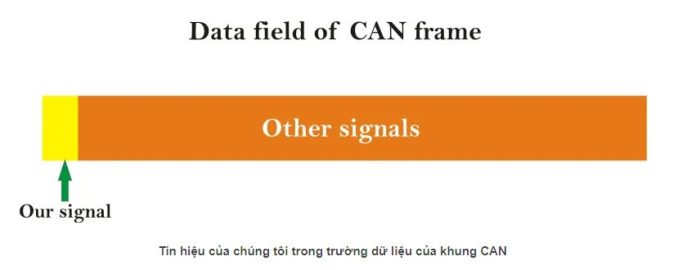

Để liên hệ điều này, chúng ta hãy xem xét một ví dụ thực tế trong cuộc sống. Giả sử một ECU cần biết trạng thái của các cửa (đã khóa/mở khóa). Trong chương trình C bình thường, chúng tôi sẽ triển khai một cờ cho biết trạng thái của các cửa. Nhưng trong AUTOSAR, tín hiệu 1 bit được sử dụng để biểu thị điều này. Hình ảnh bên dưới hiển thị tín hiệu của chúng tôi trong trường Dữ liệu CAN của khung.

Từ hình trên, chúng ta có thể thấy rằng thông tin của chúng ta chỉ yêu cầu kích thước 1 bit. Một tín hiệu có thể có kích thước bất kỳ tùy thuộc vào yêu cầu. Giả sử ứng dụng của bạn cần truyền thông tin số trong phạm vi từ 0 – 7 , vì vậy tín hiệu 3 bit là đủ. Theo cách này, việc triển khai tín hiệu giúp tiết kiệm không gian theo yêu cầu của thông tin trong trường dữ liệu CAN bằng cách chỉ sử dụng không gian cần thiết cho thông tin.

SWC sử dụng tín hiệu để liên lạc với nhau bằng cách sử dụng VFB qua RTE . Tín hiệu được triển khai và chỉ được hiểu bởi các lớp từ COM đến Lớp ứng dụng.

Các tín hiệu có thể được nhóm khi các tín hiệu cần được giữ chặt chẽ với nhau hoặc các nhóm tín hiệu có thể được sử dụng để hỗ trợ cấu trúc dữ liệu phức tạp như cấu trúc . Trong mã, một cấu trúc sẽ được triển khai có các thành viên là tín hiệu không gì khác ngoài nhóm tín hiệu.

+ PDU Or Message:

Trong AUTOSAR, đại khái một thông báo được gọi là PDU (Đơn vị dữ liệu giao thức). Tôi đang nói đại khái là bởi vì, PDU chứa thông tin khác với dữ liệu của chúng tôi được sử dụng hoặc trích xuất bởi các lớp bên dưới hoặc bên trên trong quá trình truyền hoặc nhận tương ứng. Có thể có n số PDU với kích thước khác nhau. PDU về cơ bản là nhóm các tín hiệu được đóng gói cùng với thông tin lớp thấp hơn. AUTOSAR COM thực hiện đóng gói hoặc giải nén tín hiệu vào hoặc từ PDU trong khi truyền hoặc nhận tương ứng. Mỗi PDU có một mã định danh duy nhất được liên kết với nó.

PDU chứa SDU và PCI. SDU là chữ viết tắt của Service Data Unit và PCI là Protocol Control Information.

SDU là dữ liệu cần được truyền đi. Trong khi truyền, SDU được truyền từ các lớp trên xuống các lớp dưới cùng với PCI. Trong quá trình nhận, SDU là dữ liệu được trích xuất từ các lớp bên dưới và được chuyển lên các lớp trên.

PCI chứa thông tin cho biết điểm đến tiếp theo của SDU. Về cơ bản, nó chứa nguồn và đích của SDU. Nguồn và đích trong trường hợp này là lớp tiếp theo mà PDU cần được chuyển đến.

Nói một cách đơn giản, PDU được chuyển từ các lớp trên xuống lớp dưới và ngược lại, nơi chứa SDU và PCI. Hình dưới đây sẽ giúp hiểu điều này.

Trong khi chuyển PDU từ lớp này sang lớp khác, nó được gọi bằng các tên có liên quan dựa trên lớp mà nó nằm trong đó. Các PDU được đặt tên là: I-PDU (PDU lớp tương tác), N-PDU (PDU lớp mạng), L-PDU (Lớp liên kết dữ liệu) PDU).

Bất cứ khi nào PDU ở các lớp trên lớp Trừu tượng phần cứng giao tiếp thì nó được gọi là I-PDU. Bất cứ khi nào PDU ở các lớp bên dưới PDUR và trên lớp Trình điều khiển giao tiếp thì nó được gọi là N-PDU . Bất cứ khi nào PDU ở bên dưới Trừu tượng hóa phần cứng giao tiếp thì nó được gọi là L-PDU.

+ Computation Method:

Phương pháp tính toán hay nói ngắn gọn là phương pháp tính toán được sử dụng để chuyển đổi các giá trị điểm cố định trong phần mềm thành các giá trị vật lý có thể là giá trị dấu phẩy động.

Phương thức tính toán xác định mối quan hệ chuyển đổi các giá trị bên trong của SWC thành giá trị thực/vật lý. Phương pháp tính toán được xác định cho một tín hiệu.

Chủ yếu có ba loại phương pháp tính toán:

+ Linear:

Loại phương thức Compu này được sử dụng khi giá trị được chuyển đổi thuộc loại tuyến tính. Trong quá trình cấu hình, chúng tôi phải đưa ra phạm vi giá trị thô. Giống như giá trị tối thiểu này có thể là, giá trị tối đa này có thể đi, Hệ số (là hệ số nhân hay còn gọi là mức tăng), Giá trị bù.

+ Text Table:

Đây là loại phương thức tính toán đơn giản nhất. Đó là một bảng các giá trị số đại diện cho một số văn bản có ý nghĩa nào đó.

+ Scale-Linear:

Đây là một bảng các phương thức tính toán tuyến tính.

+ .Cdd File:

Tệp .cdd là tệp cụ thể của Vector chứa thông tin liên quan đến cấu hình Chẩn đoán. Mặc dù nó là véc tơ cụ thể nhưng nhiều công cụ đang sử dụng nó làm tiêu chuẩn . Tệp này được sử dụng trong ứng dụng CandelaStudio bằng Vector. Không nên nhầm lẫn điều này với Trình điều khiển thiết bị phức tạp ( CDD ) 😀, tôi đã bối rối khi nghe thuật ngữ này lần đầu tiên!

+ SIP:

SIP hoặc S oftware I n P package là một thuật ngữ được các kỹ sư AUTOSAR sử dụng Công cụ Vector DaVinci . Nó là một gói chứa tất cả các thư viện và tệp hữu ích để phát triển phần mềm AUTOSAR bằng các công cụ Vector.

+ OSEK/VDX:

Thuật ngữ này cũng thường được nghe từ các kỹ sư AUTOSAR. OSEK là chữ viết tắt của O flene S ysteme und deren Schnittstellen für die E lektronik in K bèfahrzeugen trong tiếng Đức nhưng trong tiếng Anh, nó là: Hệ thống mở và giao diện của chúng cho thiết bị điện tử trong xe cơ giới. Nó cũng là một đặc điểm kỹ thuật của hệ điều hành, ngăn xếp truyền thông và giao thức quản lý mạng được sử dụng trong các ứng dụng Ô tô được phát triển bởi một tập đoàn gồm các công ty ô tô Đức như BMW , Robert Bosch GmbH , DaimlerChrysler , Opel , Siemens và Tập đoàn Volkswagen và Tập đoàn Volkswagen.Đại học Karlsruhe . Dự án này sau đó được tham gia bởi các công ty ô tô của Pháp như Renault và PSA Peugeot Citroën , những công ty có dự án tương tự được gọi là VDX (Vehicle Distributed Executive). Do đó, tên OSEK/VDX được sử dụng kết hợp.

+ Composition SWC:

Thành phần không là gì ngoài một nhóm SWC được gán cho một ECU duy nhất trong Cấu hình hệ thống . Việc phân nhóm như vậy giúp trừu tượng hóa các SWC và tiêu chuẩn hóa quá trình phát triển phần mềm, đó là điều mà AUTOSAR hướng tới. Việc phân nhóm này là hợp lý, có nghĩa là không có bộ nhớ nào được sử dụng trong cách phân nhóm đó.

+ SWC:

Trong AUTOSAR, ứng dụng được phân phối trong các SWC khác nhau. SWC hoặc thành phần phần mềm là một thành phần có logic ứng dụng. Trong AUTOSAR, một chức năng được đóng gói bởi SWC. Ví dụ: hoạt động của cửa sổ điện trong ô tô, một SWC chuyên dụng sẽ thực hiện chức năng này. Các SWC giao tiếp với nhau hoặc sử dụng các lớp thấp hơn bằng cách sử dụng các cổng với sự trợ giúp của RTE .

AUTOSAR đã phân loại SWC dựa trên việc sử dụng nó thành các loại sau:

1. Ứng dụng SWC: Đây là SWC bình thường chỉ có ứng dụng hoặc một phần của nó.

2. Bộ truyền động cảm biến SWC: Đây là một loại SWC đặc biệt xử lý các cảm biến hoặc bộ truyền động.

3. Tham số SWC: SWC này được sử dụng để chia sẻ các tham số hiệu chuẩn của (ECU mà nó được đặt) với các thiết bị bên ngoài. Các SWC này không có bất kỳ hành vi nội bộ nào không giống như SWC ứng dụng hoặc SWC cảm biến.

4. Thành phần SWC: đã thảo luận ở trên .

5. Service Proxy SWC: Nó hoạt động như một proxy để cung cấp các dịch vụ nội bộ cho một hoặc nhiều ECU từ xa. Công dụng chính của nó là phân phối thông tin chế độ của xe trên toàn hệ thống.

6. Dịch vụ SWC: Nó cung cấp các dịch vụ được chỉ định bởi AUTOSAR của mô-đun BSW .

7. ECU trừu tượng SWC: Loại SWC này cung cấp quyền truy cập vào I/O bằng cách tương tác trực tiếp với các mô-đun BSW cụ thể. Không thể sử dụng các SWC khác để truy cập I/O, chỉ có thể sử dụng SWC này.

8. Trình điều khiển thiết bị phức tạp SWC: SWC này được sử dụng để phát triển trình điều khiển thiết bị phức hợp (CDD) cho các thiết bị bên ngoài mà AUTOSAR không hỗ trợ hoặc có một số hoạt động quan trọng.

9. Nvblock SWC: SWC này được sử dụng khi tương tác với NVRAM hoặc bộ nhớ.

+ Runnable Entity:

Thực thể có thể chạy được là một phần của SWC nơi logic hành vi của ứng dụng được viết. Runnable tương tự như các chức năng trong C. Trong AUTOSAR, chúng tôi tạo Runnable trong SWC trong khi định cấu hình và khung chức năng hoặc runnable đóđược tạo trong các tệp nguồn tương ứng của SWC. Tên của chức năng khung giống như tên mà chúng tôi đặt cho Runnable tại thời điểm cấu hình. Chúng ta cần viết mã của mình trong chức năng này/Runnable, sau đó sẽ được AUTOSAR OS thực thi, mã này là ứng dụng mà SWC sẽ thực hiện. Runnables cũng có các biến và một số Runnables cũng có các điểm kích hoạt “gọi” hoặc kích hoạt runnable của chúng ta khi một điều kiện cụ thể được đáp ứng. Các điều kiện như vậy có thể được xác định trong quá trình cấu hình, các điều kiện có thể là: Init Runnable sẽ được gọi khi khởi tạo, lệnh gọi định kỳ của runnable có thể được sử dụng để gửi một số dữ liệu định kỳ, kích hoạt dựa trên các sự kiện RTE khác nhau, v.v. Dưới đây là ví dụ về khung có thể chạy được được tạo sau khi cấu hình, có thể chạy được này là của Chỉ báo SWC có tênChạy được1. Các khung có thể chạy được như vậy được tạo ra trong các tệp .c SWC .

Hình trên cho thấy cách Runnables được gói gọn trong SWC và cách các SWC khác được gói gọn trong Composition . Bằng cách nhìn vào con số này, chúng ta có thể hiểu rằng AUTOSAR tóm tắt và nhóm các thứ để tiêu chuẩn hóa tốt như thế nào. Như chúng ta biết rằng đối với mọi chức năng trong ECU, SWC có thể được dành riêng, nhưng hoạt động hoặc triển khai chức năng của nó được thực hiện bằng Runnable. Nói chung có ba loại runnables:

1. Init Runnable: Runnable này được gọi trên init của ECU
2. Định kỳ Runnable: Runnable này được sử dụng khi chúng ta cần kích hoạt định kỳ runnable này để thực hiện một số hoạt động định kỳ.
3. Server Runnable: Runnable này được sử dụng để triển khai máy chủ của giao diện cổng Client/Server .

Runnables có thể được cấu hình để kích hoạt trong các sự kiện RTE như:

1. Timing Event: Như đã giải thích ở trên, bất cứ khi nào đạt đến thời gian đã đặt, sự kiện này sẽ kích hoạt/gọi chuyên dụng có thể chạy được và nó sẽ thực hiện logic được viết trong đó. Điều này có liên quan đến ngắt hẹn giờ mà chúng tôi sử dụng trong lập trình hệ thống nhúng nói chung, trong đó ISR được gọi trên mỗi lần tràn hẹn giờ.
2. Data received event: Như tên cho thấy, sự kiện như vậy sẽ kích hoạt một sự kiện có thể chạy được bất cứ khi nào các port nhận được dữ liệu .
3. Operation Invoked Event: Sự kiện này được gọi bởi máy khách khi gọi một máy chủ có thể chạy được bằng giao diện cổng Máy khách/máy chủ.
4. Mode Switch Event: Bất cứ khi nào chế độ ECU được thay đổi, có thể kích hoạt runnable để thực hiện một số công việc. Ví dụ: chế độ tắt ECU, nếu ECU cần thực hiện một số công việc trước khi tắt, thì sự kiện đó sẽ được nối với cái có thể chạy được sẽ thực hiện công việc trước khi tắt.
5. Data Received Error Event: Một lần nữa, đây là điều dễ hiểu, bất cứ khi nào có bất kỳ lỗi nào xảy ra trong quá trình nhận dữ liệu, một runnable có thể được gọi để thực hiện hành động đối với sự kiện đó.
6. Data Send Completed Event: Sự kiện này sẽ kích hoạt một runnable nếu dữ liệu được gửi thành công để thực hiện thêm hành động khi hoàn thành truyền dữ liệu.

+ MemMap File:

MemMap là tệp tiêu đề (MemMap.h) được sử dụng để ánh xạ các hàm hoặc biến tới các vị trí bộ nhớ cụ thể trong bộ nhớ Flash hoặc RAM để tránh lãng phí RAM và sắp xếp các biến hoặc khối chức năng theo ý muốn.

Lãng Phí Bộ Nhớ Và Cách Giải Quyết

Trong lập trình hệ thống nhúng nói chung, khi chúng ta không sử dụng bất kỳ cách nào để đặt các biến hoặc hàm vào các địa chỉ bộ nhớ mong muốn, thì trình biên dịch sẽ sử dụng logic mặc định để đặt các biến vào RAM. Nhưng logic mặc định như vậy có thể tạo ra các khoảng trống không cần thiết trong bộ nhớ khi các biến có kích thước khác nhau được đặt gần đó, gây lãng phí bộ nhớ RAM. Vì vậy, các nhà phát triển có kinh nghiệm sử dụng chỉ thị #pragma để đặt các biến hoặc khối mã của họ vào vị trí mong muốn trong bộ nhớ, giúp giảm lãng phí bộ nhớ cũng như tổ chức mã và biến. Dưới đây là đoạn mã nhỏ để chỉ ra các cách lưu trữ biến thông thường tới địa chỉ bộ nhớ cụ thể.

Phương pháp đặt các biến hoặc khối chức năng ở trên vào địa chỉ mong muốn là phương pháp phổ biến nhất nhưng không thể sử dụng phương pháp này trong AUTOSAR. Bởi vì AUTOSAR nhằm mục đích chuẩn hóa mã và do đó, những “sửa đổi” như vậy không được phép trong đó. Vì vậy, để duy trì tiêu chuẩn và cách triển khai phương pháp trên, AUTOSAR sử dụng Tệp MemMap . Nó có các macro tạo điều kiện thuận lợi cho việc đặt các biến hoặc khối mã ở những nơi mong muốn. Tệp này cũng sử dụng chỉ thị #pragma kèm theo macro #define . Dưới đây là ví dụ về tệp tiêu đề MemMap:

Đoạn mã trên kích hoạt phần được sử dụng cho một số biến 8 bit và được sử dụng cho mô-đun CAN. AUTOSAR triển khai và thực thi cách đặt tên tiêu chuẩn cho macro trong tệp MemMap. Bảng bên dưới hiển thị cú pháp cần tuân theo khi chỉnh sửa hoặc thêm macro vào tệp MemMap.

Cú pháp cần tuân theo macro vào tệp MemMap

Bảng trên hiển thị cú pháp tệp MemMap, tất cả các cú pháp bắt đầu và kết thúc bằng “ [ ] ” là những phần giữ chỗ mà chúng tôi nên điền thông tin từ phía chúng tôi. Ví dụ: [MSN] cho biết tên mô-đun mà biến sẽ được sử dụng, như trong ví dụ về tệp MemMap ở trên, chúng tôi đã sử dụng mô-đun “CAN” và [SIZE ] cho biết kích thước của biến, một lần nữa có tên tiêu chuẩn cho kích thước biến tương ứng:

Biến 8 bit -> 8BIT
Biến 16 bit -> 16BIT
Biến 32 bit -> 32BIT
biến có kích thước không xác định -> KHÔNG XÁC ĐỊNH

Làm Cách Nào Để Sử Dụng Tệp MemMap?

Có cơ chế sử dụng tệp MemMap trong AUTOSAR. Dưới đây là ví dụ về việc sử dụng Tệp MemMap:

Đoạn mã trên mô tả cách sử dụng cơ bản của tệp MemMap. Lời giải thích cho nó là:

+ Bất cứ khi nào chiến lược đặt biến/mã được sử dụng, chúng tôi xác định macro có tên giống với tên của macro trong tệp MemMap (trong trường hợp này là CAN_START_SEC_VAR_8BIT) phù hợp với khối biến/mã (trong trường hợp này kích thước là tiêu chí), sau đó Phải bao gồm tệp MemMap.h để gọi lệnh #pragma từ tệp MemMap và kích hoạt lưu trữ biến theo macro được xác định trong tệp MemMap và mọi thứ sau đó sẽ được lưu trữ vào các địa chỉ liên tiếp từ địa chỉ đã cho trong tệp MemMap.

+ Để tránh lưu trữ những thứ khác với biến của chúng tôi vào các địa chỉ liên tiếp sau khi kích hoạt, chúng tôi sử dụng một macro khác để hủy kích hoạt chiến lược đặt này bằng cách sử dụng cùng một macro như trong tệp MemMap để dừng chiến lược (trong trường hợp này là CAN_STOP_SEC_VAR_8BIT) và chiến lược mặc định được sử dụng để lưu trữ các biến cho đến khi bộ tiền xử lý không gặp phải macro khác. Ưu điểm của điều này là mọi thứ được thực hiện trong giai đoạn tiền xử lý và do đó các lỗi cũng được thông báo trước khi biên dịch.

+ Implementation Data Type:

Đây lại là một thuật ngữ phổ biến mà bất kỳ kỹ sư AUTOSAR nào cũng có thể gặp phải. Điều này tương tự với typedef của C bằng cách sử dụng mà chúng ta có thể tạo một loại dữ liệu cụ thể để giả sử tín hiệu của PDU . Giả sử chúng ta muốn truyền tín hiệu có tên là Alive và phạm vi của tín hiệu dự kiến sẽ nằm trong khoảng từ 0 đến 255, vì vậy chúng ta sẽ tạo kiểu dữ liệu Triển khai trong phần mềm Cấu hình như DaVinci Developer từ Vector. Triển khai Loại dữ liệu được sử dụng bởi các giao diện Cổng mà các cổng tuân theo trong khi giao tiếp với các thực thể khác. Cấu trúc của dữ liệu cũng như dung sai và giới hạn của dữ liệu đều được biết tại thời điểm cấu hình.

+ Ports And Port Interfaces:

Trong AUTOSAR, mọi giao tiếp giữa SWC và các lớp thấp hơn được thực hiện bằng cách sử dụng các cổng. Cổng là một kênh hoặc kết nối dùng để truyền dữ liệu giữa các SWC hoặc mô-đun BSW . Vì AUTOSAR nhằm mục đích tiêu chuẩn hóa nên dữ liệu sẽ được truyền giữa các thực thể cần phải được biết tại thời điểm cấu hình, do đó, các Cổng cũng không ngoại lệ.

Các cổng thuộc về chính xác một SWC tại một thời điểm. Cổng có thể hoặc không thể được kết nối với đầu kia. Có hai loại cổng:

+ Cổng bắt buộc: Loại cổng này được sử dụng khi dữ liệu được nhận hoặc yêu cầu hoặc được mong đợi từ các thực thể khác.
+ Cổng của nhà cung cấp: Loại cổng này được sử dụng khi dữ liệu được truyền đi hoặc SWC là nhà cung cấp một số dịch vụ cho các thực thể khác.

Giao diện cổng là giao diện xác định loại thông tin được truyền hoặc nhận giữa hai cổng. Giao diện cổng giống như các bản in màu xanh của các cổng xác định một “giao thức” được tuân theo bởi cổng của SWC. Giao diện cổng có thể tái sử dụng tức là chúng có thể được sử dụng bởi nhiều cổng. Cấu hình giao diện cổng được thực hiện tại thời điểm cấu hình hệ thống và các cổng sẽ tuân theo giao diện sẽ được gán cho các cổng đó.

AUTOSAR phân biệt giữa ba loại giao diện Cổng:
1. Giao diện AUTOSAR: Đây là giao diện chung mà chúng tôi sẽ tạo cho các cổng của SWC. Nó được sử dụng để tương tác với các SWC khác hoặc Lớp trừu tượng SWC và ECU.
2. Giao diện AUTOSAR được chuẩn hóa: Giao diện AUTOSAR được chuẩn hóa được AUTOSAR xác định trước, giao diện này được ứng dụng SWC sử dụng khi tương tác với các dịch vụ BSW như Trình quản lý ECU, v.v.
3. Standardized Interface: Đây cũng là một loại interface được định nghĩa sẵn theo chuẩn AUTOSAR là C API . Nó được sử dụng giữa các mô-đun BSW, giữa RTE và OS, v.v.

Nhìn chung có 2 loại Giao diện cổng:

1. SenderReceiverInterface: Đây là loại giao diện đơn giản nhất mà chúng ta có thể tạo. Loại giao diện này được sử dụng khi dữ liệu được truyền giữa các thực thể là loại không đồng bộ. Không đồng bộ ở đây có nghĩa là dữ liệu sẽ được nhận bởi các cổng Yêu cầu bất kỳ lúc nào sau khi bắt đầu yêu cầu.
2. ClientServerInterface: Loại giao diện này được sử dụng khi dữ liệu được nhận thuộc loại đồng bộ. Ở đây có nghĩa là đồng bộ, máy khách sẽ yêu cầu dữ liệu từ máy chủ sẽ cung cấp. Máy chủ thực hiện hoạt động của nó và cung cấp thông tin cần thiết cho máy khách. Trong trường hợp này, máy chủ chỉ “hoạt động” khi máy khách “kích hoạt” nó. Trong trường hợp này, khách hàng đợi cho đến khi thao tác hoàn tất. Nói một cách đơn giản, ClientServerInterface có một thao tác được thực thi và gọi lại sau khi hoàn thành trong khi SenderReceiverInterface có trao đổi dữ liệu

+ Hardware Objects:

Thuật ngữ Đối tượng phần cứng được sử dụng liên quan đến bus CAN. Đối tượng phần cứng là một khoảng trống trong RAM bộ điều khiển CAN nơi đặt PDU . Khi PDU nằm trong RAM của bộ điều khiển CAN, nó được gọi là Đối tượng phần cứng.

+ Hardware Object Handle:

Xử lý đối tượng phần cứng (HOH) đại diện cho một tham chiếu trừu tượng của hộp thư CAN có tất cả các tham số khung CAN như DLC, CANID và dữ liệu. Các lớp trên không thể trực tiếp “tạo” khung CAN bằng dữ liệu và điều đó sẽ mâu thuẫn với mục tiêu độc lập phần cứng của AUTOSAR, thay vào đó, một tham chiếu trừu tượng được sử dụng sẽ đảm bảo tính độc lập của phần cứng bằng cách trừu tượng hóa .

Có hai loại xử lý đối tượng Phần cứng:

1. Hardware Transmit Handle (HTH): HOH này được sử dụng trong quá trình truyền khung CAN.
2. Hardware Receive Handle (HRH): HOH này được sử dụng trong quá trình nhận khung CAN.

HOH được CanIf sử dụng và được tham chiếu trong đó dựa trên bố cục bộ đệm phần cứng CAN. HOH được sử dụng làm đối số trong khi gọi các dịch vụ giao diện trình điều khiển CAN lớp dưới.

CAN IF User, Can Interface and Can Driver

CAN Hardware Unit and CAN Controller with Mailbox

Các handle này là các cấu trúc trừu tượng dùng để tham chiếu đến một cấu trúc đối tượng phần cứng CAN, chứa các thông số liên quan đến CAN như CanId, DLC và data.

Hình trên cho thấy cách các tham chiếu được đan xen trong các mô-đun như CanIf, CAN Driver và CAN Controller. Các đường mũi tên hiển thị trong hình là tham chiếu chứ không phải kết nối . Bây giờ tôi đoán đã rõ ràng hộp thư CAN là gì và Đối tượng phần cứng là gì và các tham chiếu ở đó như thế nào.

+ Container Concept In AUTOSAR:

AUTOSAR nhằm mục đích chuẩn hóa quy trình phát triển phần mềm của ECU, do đó nó thực hiện các tài liệu và bước khác nhau . Chuẩn bị các tài liệu đó theo cách thủ công và duy trì chúng theo tiêu chuẩn AUTOSAR là một công việc tẻ nhạt. Vì vậy, để giải quyết vấn đề này, phần mềm được sử dụng để chúng tôi có thể định cấu hình các khối AUTOSAR cũng như tạo tài liệu và mã. Trong cấu hình, các thùng chứa được sử dụng trong GUI chứa cài đặt/thông tin của một khối BSW cụ thể. Ví dụ: Com có danh sách các PDU và tín hiệu để mỗi PDU có một vùng chứa bên dưới mô-đun Com. Vì vậy, vùng chứa không là gì ngoài nơi chúng tôi định cấu hình hoặc lưu trữ thông tin liên quan đến khối AUTOSAR trong trình cấu hình.

+ CAPL Script:

Tập lệnh CAPL hoặc C AN Ngôn ngữ lập trình P truy cập là một ngôn ngữ giống như tập lệnh C được sử dụng để giao tiếp với các đối tượng của bảng điều khiển trong CANOe . Ví dụ: một bảng điều khiển có mạng LED và LIN, sau đó bạn có thể viết tập lệnh CAPL để mô phỏng (cũng như giao diện với các thiết bị trong thế giới thực) các điều kiện như điều gì sẽ xảy ra khi nhận tín hiệu LIN cho dù đèn LED trên bảng điều khiển có sáng hay không.

+ Multiplicity:

Multiplicity có liên quan đến khái niệm vùng chứa đã giải thích ở trên. Nó cho biết số lượng vùng chứa phụ/tham số có thể được thêm vào bên dưới một vùng chứa cụ thể. Nó cũng cho biết vùng chứa phụ hoặc tham số nên là tùy chọn hay bắt buộc.

Các giá trị bội số có hai loại:

+ Upper Multiplicity: Giá trị bội số trên cho biết số lượng bộ chứa phụ cao nhất có thể được thêm vào.
+ Lower Multiplicity: Giá trị bội số thấp hơn cho biết số lượng vùng chứa phụ thấp nhất có thể được thêm vào trong một vùng chứa.

Chúng ta có thể hiểu liệu một vùng chứa con hoặc tham số nên là tùy chọn hay duy nhất bằng cách diễn giải các giá trị bội số trên và bội số dưới. Dưới đây là một số ví dụ về sự kết hợp bội số và ý nghĩa của chúng:

Từ bảng chúng ta có thể hiểu những điều sau đây:

+ Khi cả hai bội số bằng nhau, số của chúng biểu thị các vùng chứa phụ bắt buộc.
+ Và bất cứ khi nào cả hai bội số không bằng nhau, thì số lượng vùng chứa thấp nhất có thể được thêm vào phải khớp với bội số thấp hơn và số lượng vùng chứa cao nhất phải khớp với bội số cao hơn và điều đó cũng có nghĩa là cấu hình của vùng chứa này là tùy chọn.
+ Và bội số trên với *(dấu hoa thị) cho biết chúng ta có thể có các vùng chứa/vùng chứa phụ vô hạn. Ví dụ về điều này có thể là trong mô-đun Com, chúng ta có thể có n số PDU .

Bạn sẽ bắt gặp thuật ngữ multiplicity trong quá trình cấu hình BSW . Số multiplicity không được tạo trực tiếp trong mã thay vì cấu hình ảnh hưởng đến multiplicity được tạo trong code.

+ Assembly Connector:

Assembly Connector được sử dụng khi giao tiếp cần được thực hiện giữa các SWC trong SWC Thành phần. Các đầu nối này kết nối các cổng của SWC cần được kết nối. Các đầu nối này là bước tiếp theo của cấu hình cổng, tất cả các cổng của SWC cần kết nối đều được kết nối bằng đầu nối lắp ráp. Bạn sẽ sử dụng điều này trong khi Cấu hình Hệ thống .

+ Delegation Connector:

Trình Delegation Connector được sử dụng khi một số cổng của SWC cần được tiếp xúc với thế giới bên ngoài của Composition SWC , khả năng tiếp xúc này có thể được kết nối với các SWC khác bằng cách sử dụng trình kết nối Assembly hoặc kết nối với BSW. Điều này là do, AUTOSAR không cho phép các SWC giao tiếp trực tiếp với bên ngoài Thành phần, do đó, để giao tiếp bên ngoài Thành phần và ủy quyền dữ liệu của các SWC bên trong với thế giới bên ngoài, các trình kết nối ủy quyền được sử dụng. Một lần nữa, bạn sẽ sử dụng thuật ngữ này trong Cấu hình Hệ thống.

Tôi hy vọng tôi đã giải thích các điều trên bằng cách đưa ra lời giải thích đơn giản. Danh sách các thuật ngữ đưa ra ở đây không đầy đủ sẽ được bổ sung thêm và trang này sẽ được cập nhật thường xuyên nhé.

Xem thêm :

Autosar là gì ? Tổng quan chi tiết về Autosar cho người mới
AUTOSAR RTE Runtime Environment – Môi trường Thực thi AUTOSAR
Phương pháp phát triển AUTOSAR

Tổng quan về Adaptive AUTOSAR

Bởi

eiovn

18 Tháng 11, 2024

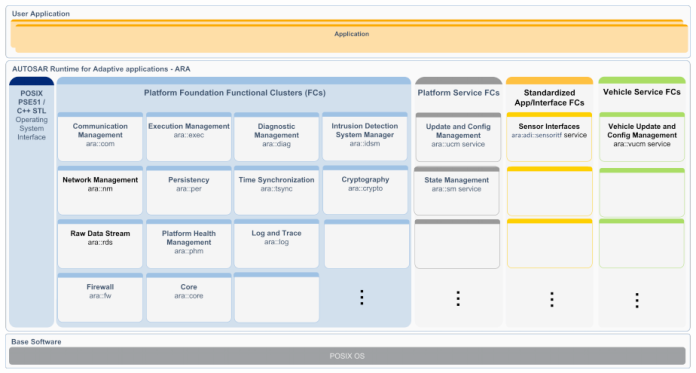

Adaptive AUTOSAR

Adaptive AUTOSAR là gì

Adaptive AUTOSAR Là một định nghĩa phần mềm/middleware chuẩn hóa cho phần mềm ô tô dành cho các ECU với khả năng tính toán hiệu suất cao trong tương lai. Nó không định nghĩa một thiết kế/cài đặt cụ thể như Classic AUTOSAR mà để lại một mức độ tự do nhất định cho quá trình phát triển.

Các giao diện nội bộ giữa các thành phần của Adaptive AUTOSAR Platform sẽ không được chuẩn hóa.

Adaptive AUTOSAR Platform giải quyết các chức năng phần mềm sau trên hệ điều hành POSIX:

Runtime: Quản lý thực thi, Quản lý trạng thái, Nhật ký và Truy vết, Core, Giao diện OS.
Communication: Quản lý giao tiếp, Đồng bộ hóa thời gian, Dòng dữ liệu thô, Quản lý mạng.
Storage: Lưu trữ.
Safety: Quản lý sức khỏe nền tảng.
Security: Mã hóa, Quản lý hệ thống phát hiện xâm nhập, Tường lửa.
Diagnostic: Quản lý chuẩn đoán.
Configuration: Quản lý cập nhật và cấu hình, Quản lý cập nhật và cấu hình phương tiện, Đăng ký.

Adaptive Application [AA]: Thành phần cấp người dùng thực hiện hầu hết các chức năng cụ thể của dự án/ECU và chạy trên môi trường (ara), được cung cấp bởi các thành phần của nền tảng (FC).

Functional Clusters [FC]: Nhóm chức năng logic, thành phần con của các khối xây dựng trên (cấp độ trừu tượng thứ hai). Có thể được triển khai dưới dạng thư viện hoặc quy trình (dựa trên thư viện hoặc dịch vụ), thuộc về nền tảng Adaptive Platform Foundation, Adaptive Platform Services, Standard Application/Interfaces hoặc Vehicle Services.

Adaptive Platform [AP] Foundation: Nhóm các Functional Cluster cung cấp các chức năng cơ bản.

Adaptive Platform Service: Nhóm các FC cung cấp các dịch vụ chuẩn hóa.

Tại sao Adaptive AUTOSAR?

Tăng cường sức mạnh tính toán do các bộ vi xử lý nhúng cung cấp, cả về sức mạnh xử lý của các lõi bộ vi xử lý và số lượng lõi.
Sự chấp nhận của Automotive Ethernet mang lại băng thông truyền thông lớn hơn.
Sự gia tăng các chức năng phức tạp và nhu cầu về kiến trúc xe linh hoạt, năng động hơn.
⟹ Adaptive AUTOSAR được giới thiệu để đáp ứng những nhu cầu này (giao tiếp V2X, sức mạnh tính toán, chức năng phức tạp, khả năng mở rộng, khả năng nâng cấp), không phải để thay thế Classic AUTOSAR đã có (chức năng điều khiển an toàn) hay các hệ thống không phải AUTOSAR như IVI/COST, mà là để tương tác với các hệ thống xe hiện có và các cơ sở hạ tầng ngoài xe.

Adaptive AUTOSAR sử dụng chuẩn C++ 14, kiến trúc hướng dịch vụ, nó cung cấp sự linh hoạt trong suốt quá trình phát triển và triển khai khi chạy, nhưng hành vi động của hệ thống có thể bị giới hạn/hạn chế bởi người tích hợp hệ thống thông qua Execution Manifest (dự định động).

Ví dụ về việc giảm tính động của hành vi (giao tiếp, bộ nhớ, thực thi & thời gian):

Xác định trước quy trình phát hiện dịch vụ.
Hạn chế cấp phát bộ nhớ động chỉ trong giai đoạn khởi động.
Chính sách lập lịch công bằng ngoài lập lịch dựa trên ưu tiên.
Cấp phát cố định các quy trình vào các lõi CPU.
Truy cập chỉ vào các tệp đã có sẵn trong hệ thống tệp.
Ràng buộc đối với việc sử dụng API của AUTOSAR Adaptive Platform bởi các ứng dụng.
Chỉ thực thi mã đã được xác thực.
⟹ TÓM TẮT: Adaptive AUTOSAR = SoC hiệu suất cao/multi-core + Automotive Ethernet + Hệ điều hành POSIX (PSE51) + Kiến trúc hướng dịch vụ(Services-Oriented-Architecture).

Adaptive Platform Functional Cluster	SHORTNAME (used e.g. in namespace and include structure)	Log&Trace Context ID
Adaptive Platform Core	core	#COR
Communication Management	com	#COM
Cryptography	crypto	#CRY
Diagnostics	diag	#DIA
Execution Management	exec	#EXE
Firewall	fw	#FWX
Intrusion Detection System Manager	idsm	#IDS
Log and Trace	log	#LOG
Network Management	nm	#NMX
Operating System Interface	n/a	#OSI
Persistency	per	#PER
Platform Health Management	phm	#PHM
Raw Data Stream	rds	#RDS
State Management	sm	#SMX
Time Synchronization	tsync	#TSY
Update and Configuration Management	ucm	#UCM
Vehicle Update and Configuration Management	vucm	#VUM
Safe Hardware Accelerator	shwa	#SHA

I. Tổng quan về Functional Clusters (Khối xây dựng)

Daemon-based: Quy trình chạy trong nền (background).

Machine: Là một ECU-HW gần như được ảo hóa, là thực thể mà phần mềm có thể được triển khai vào. Trong tinh thần này, một ECU-HW thực tế có thể chạy nhiều Máy (Machine), mặc dù phương pháp này không chi tiết hóa vấn đề này. Trong trường hợp đơn giản nhất, có sự ánh xạ 1:1 giữa một Máy và một ECU-HW.

LƯU Ý: Các sơ đồ dưới đây chỉ là tài liệu tham khảo ban đầu về các giao diện FC. Nó không đề cập đến tất cả các giao diện FC của Adaptive Platform, điều này phụ thuộc vào cách giải thích và triển khai của nhà cung cấp cụ thể.

I.1 Runtime

Execution Management: Chịu trách nhiệm kiểm soát các Quy trình (Processes) của Adaptive Platform AUTOSAR và các Ứng dụng Adaptive Application (ví dụ: khởi động, cấu hình và dừng các Quy trình).

Điểm vào của Adaptive Platform AUTOSAR, được khởi động bởi OS trong quá trình khởi động hệ thống.
Kiểm soát việc khởi động/tắt của Adaptive Platform AUTOSAR.
Cấu hình tài nguyên quy trình (thời gian CPU, bộ nhớ) dựa trên Manifest.
Hỗ trợ khởi động xác thực (boot) tùy chọn.

Concept:

Quy trình Khởi động:

Hệ điều hành (OS) hoặc hypervisor khởi tạo và sau đó khởi động Execution Management như là quy trình đầu tiên của Adaptive AUTOSAR ⟹ EXEC sau đó khởi động các FC hoặc AA khác theo Manifest. Quá trình khởi động xác thực cũng sẽ được thực hiện, và trạng thái của các quy trình đã được khởi động sẽ được thông báo đến PHM (Platform Health Management) để tiếp tục giám sát.
Trạng thái Nhóm Chức Năng Máy (Machine Functional Group – FG):

Là nhóm các quy trình (Adaptive Platform FC, Adaptive Application) có sẵn tại một trạng thái Máy cụ thể (ví dụ: Startup, Running, Shutdown).
Trạng thái Nhóm Chức Năng (FG State):

Là nhóm các quy trình có sẵn tại trạng thái yêu cầu của FG được quản lý bởi State Management (ví dụ: Startup, Driving, Restart, Parking,…).
Trạng thái Quy trình/Thực thi (Process/Execution State):

Là trạng thái của quy trình (ví dụ: Initializing, Running, Terminating).

State Management - Adaptive Autosar — State Management – Adaptive Autosar

State Management: Dựa trên các đầu vào cụ thể của ứng dụng, xác định trạng thái mục tiêu mong muốn của các Ứng dụng Adaptive.

Hoạt động quản lý trạng thái là đặc thù cho từng ứng dụng.
Hành động điều khiển trạng thái được giao cho Execution Management (tức là trạng thái = tập hợp các Trạng thái Nhóm Chức Năng (Function Group State) đang hoạt động).

Log and Trace: Cung cấp chức năng để xây dựng và ghi lại các thông điệp với các mức độ nghiêm trọng khác nhau vào các đích khác nhau (ví dụ: mạng, bus nối tiếp, bảng điều khiển và bộ nhớ không bay hơi).

Cung cấp dòng log cho các mức độ nghiêm trọng khác nhau.
Định dạng đầu ra và các đích (sinks) có thể cấu hình được.

Log&Trace interfaces - Adaptive Autosar — Log&Trace interfaces – Adaptive Autosar

Adaptive Platform Core: Cung cấp chức năng cho việc khởi tạo và hủy khởi tạo AUTOSAR Runtime cho các Ứng dụng Adaptive cũng như kết thúc các Quy trình.

Định nghĩa bộ các kiểu dữ liệu chung được sử dụng bởi nhiều Functional Clusters như là một phần của các giao diện công cộng của chúng.
Cung cấp các chức năng khởi tạo và tắt toàn cầu, khởi tạo và hủy khởi tạo các cấu trúc dữ liệu và các luồng (threads) của AUTOSAR Runtime cho các Ứng dụng Adaptive.
Xử lý lỗi chung, các thao tác cho việc kết thúc bất thường của các quy trình.
Operating System Interface: Cung cấp chức năng để triển khai các ứng dụng nhúng thời gian thực đa luồng và tương ứng với hồ sơ POSIX PSE51.

TBD (To Be Determined): Chưa rõ, có gọi trực tiếp từ không gian tên C (C namespace) hay cần mã lớp bao bọc bổ sung, liệu có cần thêm logic quản lý nào không?

I.2 Communication

Communication Management: Chịu trách nhiệm cho tất cả các cấp độ của giao tiếp hướng dịch vụ giữa các ứng dụng trong môi trường nhúng thời gian thực phân tán. Cụ thể là giao tiếp trong quy trình (intra-process communication), giao tiếp giữa các quy trình (inter-process communication) và giao tiếp giữa các máy (inter-machine communication).

Buộc phải chấp nhận hoặc loại bỏ một thông điệp, có thể thực hiện xác minh người xác thực hoặc độc lập với kết quả xác minh người xác thực.
Lấy giá trị tính mới hiện tại cho các thông điệp đã nhận/gửi.

Raw Data Stream: Chịu trách nhiệm cho việc truyền thông thô giữa các ứng dụng trong môi trường nhúng thời gian thực phân tán.

Cung cấp giao diện client/server để đọc/ghi dòng dữ liệu nhị phân thô qua kết nối mạng.

Network Management: Yêu cầu và truy vấn trạng thái mạng cho các handle mạng logic.

Lấy trạng thái mạng hiện tại hoặc trạng thái yêu cầu, ví dụ: nếu PNC / VLAN / Mạng Vật lý hiện tại đang hoạt động/không hoạt động hoặc đang yêu cầu/phát hành.
Đặt trạng thái mạng yêu cầu mới.

Time Synchronization: Cung cấp thông tin thời gian đồng bộ trong các ứng dụng phân tán.

Cung cấp giao diện để lấy/cài đặt điểm thời gian hiện tại, độ sai lệch tỉ lệ, trạng thái hiện tại và dữ liệu người dùng đã nhận (?).

I.3 Storage

Persistency: Lưu trữ và truy xuất thông tin từ/bộ nhớ không bay hơi của một Máy.

Dữ liệu tồn tại (persistent data) luôn riêng biệt với một Quy trình và được lưu lại qua các chu kỳ khởi động và bật/mở khóa (ignition cycles) (chỉ có đường truyền dữ liệu là Communication Management).
Hỗ trợ truy cập đồng thời từ nhiều luồng của cùng một ứng dụng chạy trong ngữ cảnh của cùng một Quy trình.
Cung cấp tính toàn vẹn, bảo mật qua EDC (Error Detection Code), ECC (Error Correction Code) và mã hóa.
Lưu trữ tệp, lưu trữ cặp khóa-giá trị (key-value pairs).

I.4 Security

Cryptography: Cung cấp các hàm mã hóa khác nhau để đảm bảo tính bảo mật của dữ liệu, đảm bảo tính toàn vẹn của dữ liệu (ví dụ, sử dụng hàm băm), và các chức năng phụ trợ như quản lý khóa và tạo số ngẫu nhiên.

Hỗ trợ đóng gói các hoạt động nhạy cảm về bảo mật.
Cung cấp giao diện mã hóa, lưu trữ khóa, và xử lý chứng chỉ x509.

Intrusion System Detection Manager: Cung cấp chức năng để báo cáo các sự kiện bảo mật.

Intrusion System Detection Manager interfaces

Firewall: Chịu trách nhiệm lọc lưu lượng mạng dựa trên các quy tắc tường lửa để bảo vệ hệ thống khỏi các thông điệp độc hại.

Phân tích các quy tắc tường lửa từ Manifest và cấu hình công cụ tường lửa cơ bản tương ứng.
Xử lý các chế độ khác nhau (ví dụ: lái xe, đỗ xe, phiên chuẩn đoán) bằng cách bật/tắt các quy tắc tường lửa dựa trên chế độ đang hoạt động.
Báo cáo sự kiện bảo mật cho Intrusion Detection System Manager.

I.5 Safety

Platform Health Manager: Thực hiện giám sát thực thi các quy trình quan trọng về an toàn và quản lý hoạt động của watchdog.

Thực hiện giám sát (sự sống, logic và hạn cuối) đối với các quy trình trong các cấu hình quan trọng về an toàn và báo cáo các lỗi cho State Management.
Kiểm soát Watchdog, qua đó giám sát hoạt động của Platform Health Management

I.6 Configuration

Update and Configuration Management: Chịu trách nhiệm cập nhật, cài đặt, gỡ bỏ và lưu giữ hồ sơ phần mềm trên Adaptive Platform AUTOSAR một cách an toàn và bảo mật.

Update and Configuration Management interfaces

Vehicle Update and Configuration Management: Chịu trách nhiệm cập nhật, cài đặt, gỡ bỏ và lưu giữ hồ sơ phần mềm được cài đặt trên toàn bộ phương tiện.

Cho phép cập nhật phần mềm và cấu hình của nó một cách linh hoạt thông qua cập nhật qua mạng không dây (OTA – Over-The-Air).

Vehicle Update and Configuration Management interfaces

Registry: Cung cấp thông tin truy cập lưu trữ trong Manifest (cấu trúc tệp json), dành riêng để sử dụng bởi các Platform FCs.

I.7 Diagnostic

Diagnostic Management: Chịu trách nhiệm xử lý các chức năng chuẩn đoán.

Quản lý các sự kiện chuẩn đoán được tạo ra bởi các Quy trình riêng lẻ.
Cung cấp quyền truy cập vào dữ liệu chuẩn đoán cho các Diagnostic Clients bên ngoài thông qua các giao thức mạng chuẩn hóa (ISO 14229, 13400).

II. Phương Pháp Phát Triển Adaptive AUTOSAR

AUTOSAR_AP_TR_Methodology

Phương pháp phát triển là một cách tiếp cận kỹ thuật chung (tức là các bước phát triển và kết quả tương ứng). Phương pháp phát triển Adaptive AUTOSAR được xây dựng dựa trên nền tảng Classic Platform đã có (là một mở rộng mà không cần phải tái phát minh lại từ đầu).

Các hoạt động phát triển là gì?

Về phần mềm:
OEM (Original Equipment Manufacturer): Định nghĩa kiến trúc chức năng phương tiện.
Tier 1: Phát triển và tích hợp các ECU với CP, AP hoặc kết hợp CP/AP, hoặc các hệ thống không phải AUTOSAR.
Các nhà cung cấp khác: Phát triển phần mềm nền tảng hoặc phần mềm các thành phần cụ thể.

Development methodology of Adaptive Autosar 2

Hình trên cho thấy phương pháp phát triển Adaptive AUTOSAR theo cách tiếp cận tổng quát từ trên xuống.

Về việc triển khai, ở cấp ECU, Adaptive AUTOSAR có một số khác biệt nhẹ so với Classic AUTOSAR. Tuy nhiên, đối với phát triển nói chung, việc phát triển Adaptive Application [ứng dụng] và Machine configuration/integration [nền tảng] tương tự như các hoạt động phát triển trong Classic AUTOSAR (Phát triển Application SWCs và cấu hình/tích hợp BSW).

Các sản phẩm đầu ra tương ứng?

Vậy các sản phẩm đầu ra từ các hoạt động phát triển trên là gì? (tức là, dữ liệu trao đổi giữa các bên tham gia trong quá trình phát triển).

Tài liệu phân tích và thiết kế như trong bất kỳ quy trình phát triển phần mềm nào khác.
Cũng giống như Classic AUTOSAR, Adaptive AUTOSAR cũng sử dụng arxml như là phương tiện chính để trao đổi/mô tả dữ liệu/thiết kế, chẳng hạn như: mô tả phần mềm, topologie mạng, giao tiếp mạng, cấu hình, …

Các sản phẩm triển khai thực tế là giống nhau, vì mã nguồn được triển khai bằng C++ và các tệp thực thi đầu ra là các nhị phân cấp ứng dụng/nền tảng, được triển khai dưới dạng các quy trình trong môi trường POSIX-runtime.

Đối với cấu hình [manifest]: thiết kế manifest arxml, tức là bước cấu hình và manifest triển khai tương ứng (trước khi biên dịch) mã được tạo ra, (sau khi xây dựng) json, các tệp cấu hình môi trường thời gian chạy, tức là dữ liệu đã triển khai thực tế.

III. Khái niệm về Adaptive AUTOSAR

AUTOSAR_FO_EXP_SWArchitecturalDecisions, AUTOSAR_AP_EXP_PlatformDesign, AUTOSAR_AP_EXP_SWArchitecture, AUTOSAR_AP_TPS_ManifestSpecification

Phương pháp thiết kế và triển khai?

Các khái niệm quan trọng cần hiểu trước khi thiết kế/triển khai Adaptive Platform: gọi hệ thống của POSIX OS, IPC (Inter-Process Communication) của kernel, cơ chế chia sẻ bộ nhớ, hệ thống tệp, quy trình, tệp thực thi, luồng, tính đồng thời (concurrency).

⟹ Phương pháp thiết kế tổng thể của hệ thống và Adaptive Platform: Kiến trúc hướng dịch vụ (Service-oriented-Architecture)

Mỗi AA (Adaptive Application) hoặc AP FCs (Functional Clusters của Adaptive Platform) chạy trong quy trình riêng của chúng, cung cấp dịch vụ của mình qua các giao diện.
AP FCs cung cấp dịch vụ cho AA và các FCs khác qua các giao diện thư viện của chúng (tức là ara = tập hợp các API C++ công khai của các FCs được cung cấp cho AA qua header/libs).
Giao tiếp giữa các AAs không nên thực hiện bằng cách gọi trực tiếp IPC, thay vào đó, sự tương tác giữa chúng sẽ được thực hiện qua Communication Management FC, bao gồm cả giao tiếp trong và giữa các máy (intra và inter Machine communication).

ARA: Bao gồm các giao diện ứng dụng được cung cấp bởi các Adaptive Platform FCs.

Triển khai: Tái sử dụng các tiêu chuẩn hiện có như STL (Standard Template Library).

Application interfaces - Adaptive Platform FCs — Application interfaces – Adaptive Platform FCs

Execution, service and machine manifest?

Manifest có nghĩa là một đặc tả chính thức về nội dung cấu hình, kết hợp với các sản phẩm đầu ra khác (như tệp nhị phân) chứa mã thực thi mà Manifest áp dụng để cung cấp các chức năng cụ thể. Manifest của một FC có thể được phân phối thành nhiều tệp vật lý.

Trong thiết kế: Dữ liệu manifest được lưu trữ trong các tệp arxml.
Đối với việc triển khai: Dữ liệu manifest có thể có dạng một tệp cấu hình Linux (.conf) để được tải bởi mô-đun kernel hoặc tệp json, được tải bởi Adaptive AUTOSAR FC trong suốt quá trình chạy, hoặc các tệp cấu hình header/source (.h, .cpp) được bao gồm trong quá trình biên dịch giống như AUTOSAR Classic.

⟹ Bước để chuyển từ dữ liệu thiết kế Manifest sang dữ liệu triển khai Manifest được gọi là SERIALIZATION.

Application Manifest: Nội dung mô tả tất cả các khía cạnh của việc triển khai một ứng dụng, bao gồm – nhưng không giới hạn – cấu hình khởi động và cấu hình các điểm cuối giao tiếp hướng dịch vụ ở cấp độ ứng dụng.

Thiết kế phần mềm component và composition.
Mô tả tệp thực thi.
Thiết kế quy trình.
Machine Manifest: (mỗi máy) manifest runtime mô tả nội dung liên quan đến việc triển khai áp dụng cho cấu hình của máy nền tảng.

Cấu hình giao diện mạng.
Các tài nguyên phần cứng có sẵn của máy (ECU), trạng thái.
⟹ Triển khai thực tế nên là một nhóm các tệp Manifest cho cấu hình đặc thù của máy.

Service Manifest: (mỗi quy trình) manifest runtime mô tả cách giao tiếp hướng dịch vụ ở cấp độ lớp vận chuyển được gắn với các điểm cuối trong ứng dụng và (trong một số trường hợp) phần mềm nền tảng.

Kiểu dữ liệu cho Adaptive Platform.
Định nghĩa giao diện dịch vụ.
Execution Manifest: (mỗi quy trình) manifest runtime mô tả thông tin liên quan đến việc triển khai của các ứng dụng chạy trên nền tảng AUTOSAR Adaptive, kết hợp với mã thực thi thực tế để hỗ trợ việc tích hợp mã thực thi lên máy, và giữ mã phần mềm ứng dụng càng độc lập càng tốt với kịch bản triển khai.

Liên kết giữa mã thực thi và quy trình thực tế cùng với các thuộc tính liên quan như thời gian, ưu tiên, tài nguyên, …
Cấu hình khởi động và phụ thuộc giữa các quy trình và trạng thái của chúng.

Việc triển khai phần mềm của Adaptive AUTOSAR hoạt động như thế nào?

Sau khi hoàn thành triển khai, bạn sẽ có các sản phẩm đầu ra:

AA, FC executables.
Các thư viện chia sẻ tương ứng và các header/public externals.
Các deployment manifest tương ứng (.json, .conf).
Tích hợp và triển khai phần mềm (trên nền tảng Adaptive Platform) bao gồm tất cả các hoạt động cần thiết để làm cho phần mềm được chỉ định chạy trên một máy cụ thể, xác định bởi phần cứng, mạng kết nối, hệ điều hành và (một số) phần mềm nền tảng cấp Adaptive.

Làm thế nào để bạn tích hợp/triển khai các sản phẩm đầu ra này vào môi trường máy?

Adaptive AUTOSAR integration and deployment

Ứng dụng của tụ điện

Bởi

eiovn

18 Tháng 11, 2024

Ứng dụng của tụ điện

Tụ điện là thiết bị thiết yếu cho hiệu suất và độ an toàn của mạch trong công nghệ hiện đại. Hướng dẫn này khám phá vai trò quan trọng của tụ điện trong các mạch cho các nhiệm vụ như làm mượt, lọc và giảm tiếng ồn. Nó đề cập đến cách chọn tụ điện dựa trên điện dung, điện áp và nhiệt độ, cũng như các ứng dụng của chúng trong các bộ lọc, tách rời và lưu trữ năng lượng.

Tụ điện có tác dụng gì?

Tụ điện là một trong những thành phần thụ động và nó lưu trữ năng lượng dưới dạng điện tích. Tụ điện nạp và xả điện tích tùy thuộc vào hoạt động của mạch. Nó chủ yếu được sử dụng trong các mạch điện tử và điện để thực hiện các nhiệm vụ khác nhau, chẳng hạn như làm mượt, lọc, vượt qua, giảm tiếng ồn, khả năng cảm biến, và nhiều hơn nữa.

Ứng Dụng của Tụ Điện

Một ứng dụng yêu cầu một loại tụ điện và một ứng dụng khác yêu cầu một loại tụ điện khác. Tức là, cùng một loại tụ điện không được sử dụng cho tất cả các ứng dụng. Đầu tiên, chúng ta cần chọn loại tụ điện nào phù hợp cho một ứng dụng cụ thể. Việc chọn loại tụ điện phụ thuộc vào một số yếu tố. Các yếu tố ảnh hưởng đến việc chọn loại tụ điện cho một ứng dụng cụ thể được liệt kê dưới đây:
• Giá trị điện dung: Mỗi loại tụ điện có một giá trị điện dung cụ thể. Tùy thuộc vào ứng dụng, chúng ta cần chọn một khoảng giá trị điện dung phù hợp.
• Điện áp làm việc: Một số loại tụ điện có điện áp làm việc thấp, trong khi một số loại khác có điện áp làm việc cao. Tùy thuộc vào ứng dụng, chúng ta cần chọn điện áp cho tụ điện.
• Phân cực: Tụ điện tantalum và tụ điện điện phân là tụ điện có phân cực và chỉ hoạt động với điện áp theo một hướng. Vì vậy, phân cực là một trong những yếu tố quan trọng khi chọn tụ điện.
• Độ chính xác: Các tụ điện có độ chính xác gần cần được chọn cho các ứng dụng như bộ dao động và bộ lọc, nơi giá trị tụ điện là rất quan trọng. Nhưng trong một số ứng dụng như ghép nối và tách rời, giá trị của tụ điện không quan trọng.
• Hệ số nhiệt độ: Giá trị điện dung thay đổi theo nhiệt độ ở một số loại tụ điện, trong khi một số tụ điện như mica bạc và gốm là ổn định với nhiệt độ thay đổi. Tùy thuộc vào ứng dụng, có thể chọn tụ điện.
• Dòng rò: Một số ứng dụng cần độ cách điện cao, nhưng một số ứng dụng thì không cần thiết. Tụ điện điện phân có hiệu suất rò rỉ kém. Dòng rò cũng là yếu tố đáng lưu ý khi chọn tụ điện cho ứng dụng.
• Chi phí: Chi phí là yếu tố chính cho tất cả các ứng dụng, vì ai cũng muốn có hiệu suất cao với chi phí thấp. Ngày nay, tất cả các tụ điện hiệu suất cao đều có sẵn với giá thấp trong các gói gắn bề mặt.
Dưới đây là một số ứng dụng của tụ điện:

1. Ứng Dụng Bộ Lọc

Tụ điện được sử dụng như các thành phần chính trong các bộ lọc chọn lọc tần số. Tất cả các thiết kế bộ lọc được sử dụng cho các ứng dụng hiệu suất cao và dựa trên tần số, bằng cách chọn các linh kiện và chất lượng phù hợp. Một số loại bộ lọc được đưa ra dưới đây:
• Bộ Lọc Cao (HPF)
• Bộ Lọc Thấp (LPF)
• Bộ Lọc Băng Qua (BPF)
• Bộ Lọc Ngăn (BSF)
• Bộ Lọc Notch (NF)
• Bộ Lọc Tất Cả (ALF)
• Bộ Lọc Cân Bằng (EF)

2. Tụ Điện Tách Rời/Ghép Nối

Tụ điện tách rời được sử dụng trong điện tử số để bảo vệ vi mạch khỏi tiếng ồn điện trên tín hiệu nguồn. Vai trò chính của tụ điện tách rời là giảm tiếng ồn trong mạch. Các tụ điện này được đặt rất gần với các vi mạch trong mạch để loại bỏ tiếng ồn từ môi trường. Những tụ điện này cũng cung cấp năng lượng bổ sung cho các IC và loại bỏ nhiễu cho tín hiệu logic.

3. Tụ Điện Ghép Nối hoặc Chặn DC

Tụ điện ghép nối hoặc chặn DC được sử dụng trong các ứng dụng mà cần phải tách biệt tín hiệu AC và DC. Những loại tụ điện này sẽ chỉ cho phép tín hiệu AC và chặn tín hiệu DC. Giá trị điện dung của tụ điện sẽ không ảnh hưởng đến các ứng dụng ghép nối. Nhưng hiệu suất của các tụ điện này sẽ cao trong các ứng dụng nếu độ phản kháng của tụ điện có giá trị cao. Mục đích chính của những tụ điện này là chặn dòng DC khỏi tín hiệu. Những loại tụ điện này được sử dụng để truyền tín hiệu AC cho việc ghép nối một mạch điện tử với mạch điện tử khác.

4. Tụ Điện Snubber

Tụ điện snubber được sử dụng trong các mạch nơi tải cảm kháng cao được điều khiển. Trong các mạch có cảm kháng cao, chẳng hạn như trong biến áp và động cơ, năng lượng lưu trữ được xả đột ngột. Do hiệu ứng này, các linh kiện khác trong mạch có thể bị hỏng và cũng có thể xảy ra các đỉnh công suất lớn trong các mạch đó. Để tránh các vấn đề này, chúng ta sử dụng tụ điện qua các thành phần cảm kháng cao trong các mạch. Nhờ quá trình này, các tụ điện ngăn ngừa các đỉnh điện áp và cũng cung cấp độ an toàn cho mạch.
Các mạch điện có công suất thấp cũng sử dụng các tụ điện snubber này để tránh các đỉnh điện áp, được tạo ra từ sự can thiệp tần số vô tuyến (RF) không mong muốn, ảnh hưởng đến hoạt động của mạch. Các tụ điện snubber này cũng được sử dụng song song với các thành phần ngắt, trong các mạch điện áp cao để tránh các vấn đề ngắt mạch bằng cách tạo ra phân phối điện áp đồng đều giữa các thành phần đó.

5. Tụ Điện Năng Pulsed

Thông thường, một tụ điện là một thành phần lưu trữ năng lượng nhỏ. Các tụ điện lớn và cụm tụ điện được sử dụng khi cần nhiều năng lượng trong thời gian ngắn. Cụm tụ điện lưu trữ nhiều năng lượng cho các ứng dụng như gia tốc hạt, laser xung, radar, máy phát max, nghiên cứu hợp nhất và súng ray. Một ứng dụng bình thường cho các tụ điện năng pulsated là sử dụng trong đèn flash của máy ảnh dùng một lần, nơi nó nạp và xả nhanh chóng qua đèn flash của nó.

6. Ứng Dụng Mạch Tần Số Hợp Lý hoặc Tuning

Để thiết kế các bộ lọc, chúng ta sử dụng tụ điện, điện trở và cả cuộn cảm. Trong thiết kế này, một số tổ hợp linh kiện được sử dụng để khuếch đại các tín hiệu tần số hợp lý. Tại đây, các tín hiệu công suất thấp được khuếch đại thành các tín hiệu công suất cao, tại tần số hợp lý, như các bộ lọc đã được điều chỉnh hoặc bộ dao động. Nhưng trong việc thiết kế các mạch tần số hợp lý, chúng ta cần chú ý nhiều đến các tổ hợp linh kiện, vì một số tổ hợp có thể làm hỏng hoạt động và cũng có thể thất bại nhanh chóng.

7. Ứng Dụng Cảm Biến Điện Dung

Cảm biến điện dung là một kỹ thuật trong việc phát hiện sự thay đổi trong giá trị điện dung, sự thay đổi khoảng cách giữa các bản, sự thay đổi trong dielectrics và sự thay đổi trong diện tích của các bản tụ điện. Cảm biến điện dung là một kỹ thuật gần đây được sử dụng trong các mạch điện tử tiêu dùng tiên tiến. Mặc dù cảm biến điện dung được sử dụng trong các ứng dụng khác nhau như vị trí, mức chất lỏng, độ ẩm, gia tốc và kiểm soát chất lượng sản xuất, v.v.
________________________________________
Bảng Ứng Dụng Tụ Điện
Tụ điện với các ứng dụng và công dụng của chúng được đưa ra dưới dạng bảng để dễ hiểu hơn.

An Toàn Tụ Điện

Chúng ta cần thực hiện một số biện pháp an toàn khi làm việc với tụ điện. Tụ điện là các thiết bị lưu trữ, có khả năng lưu trữ năng lượng điện từ một lượng nhỏ đến lượng lớn. Do mức năng lượng cao này, chúng ta có thể thấy sự tích trữ điện ngay cả khi nguồn điện đã bị ngắt. Đôi khi, các tụ điện có năng lượng cao này có thể gây hư hỏng cho các linh kiện trong mạch. Một biện pháp tốt nhất để tránh những vấn đề này là xả điện cho tụ điện trước khi sử dụng trong các mạch điện.
Nếu điện áp của tụ điện điện phân có phân cực bị đảo ngược, các tụ điện này có thể bị hỏng trong quá trình hoạt động của mạch. Việc hỏng vật liệu cách điện cũng có thể dẫn đến việc tụ điện bị hỏng ngay cả khi chúng được sử dụng trong các ứng dụng có điện áp và công suất cao

XEM THÊM :

Điện dung trong Mạch AC
Bộ chia điện áp tụ điện
Tụ Điện Nối Tiếp và Song Song

Điện dung trong Mạch AC

Bởi

eiovn

18 Tháng 11, 2024

Điện dung trong Mạch AC

Khi điện áp DC được áp dụng cho tụ điện, tụ điện sẽ được sạc từ từ và cuối cùng đạt đến trạng thái sạc đầy. Tại điểm này, điện áp sạc của tụ điện bằng với điện áp cung cấp. Ở đây, tụ điện hoạt động như một nguồn năng lượng miễn là điện áp được áp dụng. Tụ điện không cho phép dòng điện (i) đi qua sau khi nó đã được sạc đầy. Dòng điện chảy qua mạch phụ thuộc vào lượng điện tích trên các bản tụ điện, và dòng điện tỉ lệ thuận với tốc độ thay đổi của điện áp được áp dụng cho mạch, tức là:
i = dQ/dt = C dV(t)/dt.
Nếu điện áp AC được áp dụng cho mạch tụ điện, thì tụ điện sẽ sạc và xả liên tục tùy thuộc vào tốc độ tần số của điện áp cung cấp. Điện dung của một tụ điện trong mạch AC phụ thuộc vào tần số của điện áp cung cấp được áp dụng cho nó. Trong các mạch AC, tụ điện cho phép dòng điện khi điện áp cung cấp liên tục thay đổi theo thời gian.

AC Capacitor Circuit

Trong mạch ở trên, chúng ta nhận thấy rằng một tụ điện được kết nối trực tiếp với điện áp cung cấp AC. Tại đây, tụ điện liên tục sạc và xả tùy thuộc vào sự thay đổi của điện áp cung cấp, vì giá trị điện áp AC liên tục tăng và giảm. Chúng ta đều biết rằng dòng điện chảy qua mạch tỉ lệ thuận với tốc độ thay đổi của điện áp được áp dụng.
Tại đây, dòng điện sạc có giá trị cao nhất khi điện áp cung cấp vượt qua giá trị từ nửa chu kỳ dương sang nửa chu kỳ âm và ngược lại, tức là ở 0° và 180° trong tín hiệu sóng sin. Dòng điện qua tụ điện có giá trị thấp nhất khi điện áp cung cấp trong sóng sin vượt qua tại các giá trị đỉnh tối đa hoặc tối thiểu (Vm). Do đó, chúng ta có thể nói rằng dòng điện sạc chảy qua mạch đạt giá trị tối đa hoặc tối thiểu tùy thuộc vào mức điện áp cung cấp trong sóng sin.

AC Capacitor Phasor Diagram

Biểu đồ phasor của tụ điện AC được hiển thị trong hình trên, ở đây điện áp và dòng điện được biểu diễn dưới dạng sóng sin. Trong hình trên, chúng ta nhận thấy rằng tại 0° dòng điện sạc đạt giá trị tối đa vì điện áp đang tăng chậm theo hướng dương. Tại 90°, không có dòng điện chảy qua tụ điện vì tại điểm này điện áp cung cấp đạt giá trị đỉnh tối đa.
Tại điểm 180°, điện áp giảm chậm xuống không và dòng điện đạt giá trị tối đa theo hướng âm. Một lần nữa, dòng điện sạc đạt giá trị tối đa tại 360°, vì tại điểm này điện áp cung cấp đạt giá trị tối thiểu.
Từ các dạng sóng trong hình trên, chúng ta có thể thấy rằng dòng điện dẫn trước điện áp 90°. Do đó, chúng ta có thể nói rằng trong một mạch tụ điện lý tưởng, điện áp AC chậm hơn dòng điện 90°.

Độ Phản Kháng Capacitive

Chúng ta biết rằng dòng điện chảy qua tụ điện tỉ lệ thuận với tốc độ thay đổi của điện áp được áp dụng, nhưng tụ điện cũng cung cấp một dạng cản trở nhất định đối với dòng điện chảy qua, giống như các điện trở. Độ cản trở của tụ điện trong các mạch AC được gọi là độ phản kháng capacitive, hay thường được biết đến là phản kháng. Độ phản kháng capacitive là tính chất của tụ điện mà chống lại dòng điện trong các mạch AC. Nó được ký hiệu bằng XC và được đo bằng Ohm, tương tụ như điện trở.
Chúng ta cần một lượng năng lượng bổ sung để vượt qua độ phản kháng capacitive nhằm sạc đầy một tụ điện trong mạch. Giá trị này tỉ lệ nghịch với giá trị điện dung và tần số của điện áp cung cấp.
Xc∝ 1/c and Xc∝ 1/f.
Phương trình tính điện kháng dung kháng và các thông số ảnh hưởng đến chúng được thảo luận dưới đây.
XC = 1/2πfC = 1/ωC
Here,
XC = Reactance of capacitor
f = frequency in HZ
C = Capacitance of a capacitor in Farads
ω (omega) = 2πf

Từ phương trình trên, chúng ta hiểu rằng độ phản kháng capacitive cao khi giá trị tần số và điện dung ở mức thấp, và trong trường hợp này, tụ điện hoạt động như một điện trở hoàn hảo. Nếu tần số của điện áp cung cấp cao, thì giá trị độ phản kháng của tụ điện thấp, và trong trường hợp này, tụ điện hoạt động như một dẫn điện tốt. Từ phương trình trên, rõ ràng rằng độ phản kháng bằng 0 nếu tần số là vô cực và giá trị độ phản kháng là vô cực khi tần số bằng 0.

Capacitive Reactance against Frequency

Từ hình trên, chúng ta thấy mối quan hệ giữa độ phản kháng capacitive, dòng điện và tần số của điện áp cung cấp. Ở đây, chúng ta nhận thấy rằng nếu tần số thấp thì độ phản kháng cao. Dòng điện sạc tăng lên khi tần số tăng, vì tốc độ thay đổi của điện áp tăng theo thời gian. Độ phản kháng có giá trị vô cực khi tần số bằng 0 và ngược lại.

Ví dụ Điện dung AC Số 1

Tìm giá trị RMS của dòng điện chảy qua mạch có tụ điện 3μF kết nối với nguồn điện áp 660V và tần số 40Hz.
Capacitive Reactance,
XC = 1/2πfC
Here,
f = 40HZ
C = 3uF
Vrms = 660V
Now,
XC = 1/(2 × 3.14 × 40HZ × 3 × 10-6) = 1326Ω
Irms = Vrms/XC = 660V/1326Ω = 497mA

Ví dụ về điện dung AC số 2

Tìm giá trị rms của dòng điện chạy qua mạch có tụ điện 5uF được kết nối với nguồn điện 880V và 50Hz.
Capacitive Reactance,
XC = 1/2πfC
Here,
f = 50HZ
C = 5uF
Vrms = 880V
Now,
XC = 1/(2 × 3.14 × 50HZ × 5 × 10-6) = 636Ω
Irms = Vrms/XC = 880V/636Ω = 1.38 A
Từ hai ví dụ trên, chúng ta thực tế nhận thấy rằng độ phản kháng của tụ điện phụ thuộc vào tần số của điện áp cung cấp và có mối quan hệ tỉ lệ nghịch. Trong ví dụ 1, độ phản kháng là 1326Ω cho tần số 40Hz, nhưng giá trị độ phản kháng giảm xuống còn 636Ω khi tần số tăng lên 50Hz, như được thể hiện trong ví dụ 2. Do đó, rõ ràng rằng độ phản kháng của tụ điện tỉ lệ nghịch với tần số và điện dung.

Bộ chia điện áp tụ điện

Bởi

eiovn

18 Tháng 11, 2024

Bộ chia điện áp

Trong một mạch chia điện áp, điện áp cung cấp hoặc điện áp của mạch được phân phối đồng đều giữa tất cả các linh kiện trong mạch, tùy thuộc vào dung lượng của những linh kiện đó.
Cấu trúc của mạch chia điện áp tụ điện giống như mạch chia điện áp điện trở. Nhưng khác với điện trở, mạch chia điện áp tụ điện không bị ảnh hưởng bởi sự thay đổi tần số mặc dù nó sử dụng các yếu tố phản kháng.
Tụ điện là một linh kiện thụ động, lưu trữ năng lượng điện trong các bản kim loại. Một tụ điện có hai bản và hai bản này được ngăn cách bởi một vật liệu không dẫn điện hoặc cách điện, gọi là “chất dielectrics”.
Tại đây, điện tích dương được lưu trữ trên một bản và điện tích âm được lưu trữ trên bản còn lại.
Khi dòng điện một chiều (DC) được áp dụng cho tụ điện, nó sẽ sạc đầy. Vật liệu cách điện giữa các bản hoạt động như một chất cách điện và cũng cản trở dòng điện đi qua tụ điện.
Sự cản trở dòng điện cung cấp qua tụ điện được gọi là phản kháng (XC) của tụ điện. Phản kháng của tụ điện cũng được đo bằng ohm.
Một tụ điện đã được sạc đầy hoạt động như một nguồn năng lượng, vì tụ điện lưu trữ năng lượng và phát ra năng lượng cho các linh kiện trong mạch.
Nếu một dòng điện xoay chiều (AC) được áp dụng cho tụ điện, thì tụ điện sẽ liên tục sạc và xả dòng điện qua các bản của nó. Trong thời gian này, tụ điện cũng có phản kháng, mà thay đổi tùy thuộc vào tần số cung cấp.
Chúng ta biết rằng điện tích được lưu trữ trong tụ điện phụ thuộc vào điện áp cung cấp và điện dung của tụ điện.
Tương tụ như vậy, phản kháng cũng phụ thuộc vào một số tham số. Bây giờ chúng ta sẽ xem xét các tham số ảnh hưởng đến phản kháng của một tụ điện.
Nếu một tụ điện có giá trị điện dung nhỏ hơn, thì thời gian cần thiết để sạc tụ điện sẽ ít hơn, tức là cần thời gian hằng số RC nhỏ hơn. Tương tụ, thời gian hằng số RC sẽ cao hơn cho các tụ điện có giá trị điện dung lớn hơn.
Từ đây, chúng ta thấy rằng, tụ điện có giá trị điện dung lớn hơn sẽ có giá trị phản kháng thấp hơn, trong khi tụ điện có giá trị điện dung nhỏ hơn sẽ có giá trị phản kháng lớn hơn. Tức là, phản kháng của một tụ điện tỉ lệ nghịch với giá trị điện dung của tụ điện.
XC∝ 1/C
Nếu tần số của dòng điện được áp dụng thấp, thì thời gian sạc của tụ điện sẽ tăng lên, điều này cho thấy rằng giá trị phản kháng cao. Tương tụ, nếu tần số của dòng điện được áp dụng cao, thì phản kháng của tụ điện sẽ thấp.
Từ đây, chúng ta có thể thấy rằng phản kháng của một tụ điện tỉ lệ nghịch với tần số.
Cuối cùng, chúng ta có thể nói rằng, phản kháng (XC) của bất kỳ tụ điện nào tỉ lệ nghịch với tần số (f) và giá trị điện dung (C).
XC∝ 1/f

Công Thức Phản Kháng Điện Dung

Chúng ta đã biết rằng phản kháng điện dung tỉ lệ nghịch với tần số và giá trị điện dung của tụ điện. Do đó, công thức cho phản kháng là:
XC = 1/2πfC
Trong đó:
• XC = Phản kháng của tụ điện tính bằng ohms (Ω)
• f= Tần số tính bằng Hertz (Hz)
• C = Giá trị điện dung của tụ điện tính bằng Farads (F)
• π = Hằng số số (22/7 = 3.142)

Phân Phối Điện Áp Trong Tụ Điện Nối Tiếp

Nếu các tụ điện được kết nối nối tiếp, điện áp phân phối giữa các tụ điện sẽ được tính toán. Bởi vì các tụ điện có giá trị điện áp khác nhau tùy thuộc vào giá trị điện dung trong kết nối nối tiếp.
Phản kháng của một tụ điện, cái mà cản trở dòng điện, phụ thuộc vào giá trị điện dung và tần số của dòng điện áp dụng.
Vậy bây giờ chúng ta hãy xem phản kháng ảnh hưởng như thế nào đến các tụ điện bằng cách tính toán các giá trị tần số và điện dung. Dưới đây là mạch điện cho thấy mạch chia điện áp điện dung trong đó có 2 tụ điện được kết nối nối tiếp.

Capacitive Voltage Divider

Hai tụ điện được kết nối nối tiếp có giá trị điện dung lần lượt là 10μF và 22μF. Ở đây, điện áp của mạch là 10V, điện áp này được phân phối giữa cả hai tụ điện.
Trong kết nối nối tiếp, tất cả các tụ điện đều có cùng một điện tích (Q) trên đó, nhưng điện áp cung cấp (VS) không giống nhau cho tất cả các tụ điện.
Điện áp của mạch được chia sẻ giữa các tụ điện phụ thuộc vào giá trị điện dung của chúng, tức là theo tỷ lệ V=QCV = \frac{Q}{C}V=CQ.
Từ những giá trị này, chúng ta cần tính độ phản kháng (XC) của mỗi tụ điện bằng cách sử dụng tần số và giá trị điện dung của các tụ điện.

Ví dụ Mạch Phân Chia Điện Áp Tụ Điện Số 1

Bây giờ chúng ta sẽ tính toán phân phối điện áp cho các tụ điện 10μF và 22μF được cho trong hình trên, với điện áp cung cấp 10V và tần số 40Hz.
Reactance of 10uF capacitor,
XC1 = 1/2πfC1 = 1/(2*3.142*40*10*10-6) = 400Ω
Reactance of 22uF capacitor,
XC\2 = 1/2πfC2 = 1/(2*3.142*40*22*10-6) = 180Ω
Total capacitive reactance of a circuit is,
XC= XC1+ XC2= 400Ω + 180Ω = 580Ω
CT= C1C2/(C1+C2) = (10*22*10-12)/(32*10-6) = 6.88uF
XCT = 1/2πfCT = 1/(2*3.142*40*6.88*10-6) = 580Ω
The current in the circuit is,
I = V/XC = 10V/580Ω = 17.2mA
Now, the voltage drop across each capacitor is,
VC1 = I*XC1 = 17.2mA*400Ω = 6.9V
VC2 = I*XC2 =17.2mA*180Ω = 3.1V

Ví dụ Mạch Phân Chia Điện Áp Tụ Điện Số 2

Bây giờ chúng ta sẽ tính toán điện áp rơi trên các tụ điện 10μF và 22μF được kết nối nối tiếp và hoạt động với điện áp cung cấp 10V và tần số 4000Hz (4kHz).
Reactance of 10uF capacitor,
XC1 = 1/2πfC1 = 1/(2*3.142*4000*10*10-6) = 4Ω
Reactance of 22uF capacitor,
XC\2 = 1/2πfC2 = 1/(2*3.142*4000*22*10-6) = 1.8Ω
Total capacitive reactance of a circuit is,
XC= XC1+ XC2 = 4Ω+1.8Ω = 5.8Ω
CT = C1C2/(C1+C2) = (10*22*10-12)/(32*10-6) = 6.88uF
XCT = 1/2πfCT = 1/(2*3.142*4000*6.88*10-6) = 5.8Ω
The current in the circuit is,
I = V/XCT = 10V/5.8Ω = 1.72A
Now, the voltage drop across each capacitor is,
VC1 = I*XC1 = 1.72A*4Ω = 6.9V
VC2 = I*XC2 = 1.72A*1.8Ω = 3.1V
Từ hai ví dụ trên, chúng ta có thể kết luận rằng tụ điện có giá trị điện dung thấp hơn (10μF) sẽ sạc đến một điện áp cao hơn (6.9V), trong khi tụ điện có giá trị điện dung cao hơn (22μF) sẽ sạc đến một mức điện áp thấp hơn (3.1V).
Cuối cùng, tổng của hai giá trị điện áp rơi trên các tụ điện bằng với điện áp cung cấp (tức là 6.9V+3.1V=10V). Những giá trị điện áp này giống nhau cho tất cả các tần số, vì điện áp rơi không phụ thuộc vào tần số.
Điện áp rơi cho hai tụ điện là giống nhau trong cả hai ví dụ, mặc dù tần số khác nhau. Tần số có thể là 40Hz hoặc 4kHz, nhưng điện áp rơi trên các tụ điện là giống nhau trong cả hai trường hợp.
Dòng điện chảy qua mạch thay đổi tùy thuộc vào tần số. Dòng điện sẽ tăng lên khi tần số tăng, cụ thể là 17.2mA cho tần số 40Hz nhưng là 1.72A cho tần số 4kHz, tức là dòng điện sẽ tăng gần 100 lần khi tăng tần số từ 40Hz lên 4kHz.
Cuối cùng, chúng ta có thể nói rằng dòng điện chảy qua mạch tỉ lệ thuận với tần số (I ∝ f).

Tóm tắt

Sự cản trở dòng điện trong tụ điện được gọi là độ phản kháng (XC) của tụ điện. Độ phản kháng này bị ảnh hưởng bởi các tham số như giá trị điện dung, tần số của điện áp cung cấp, và những giá trị này có mối quan hệ nghịch đảo với độ phản kháng.
Mạch phân chia điện áp xoay chiều (AC) sẽ phân phối điện áp cung cấp cho tất cả các tụ điện tùy thuộc vào giá trị điện dung của chúng. Những điện áp rơi này trên các tụ điện là giống nhau cho bất kỳ tần số nào của điện áp cung cấp, tức là điện áp rơi trên các tụ điện không phụ thuộc vào tần số.
Tuy nhiên, dòng điện chảy qua mạch phụ thuộc vào tần số, và hai đại lượng này có mối quan hệ tỉ lệ thuận với nhau.
Trong các mạch phân chia điện áp một chiều (DC), việc tính toán điện áp rơi trên các tụ điện không phải là điều dễ dàng vì nó phụ thuộc vào giá trị độ phản kháng, vì các tụ điện chặn dòng điện DC sau khi đã được sạc đầy.
Các mạch phân chia điện áp tụ điện được sử dụng trong nhiều ứng dụng điện tử lớn. Chúng chủ yếu được sử dụng trong các màn hình nhạy cảm với điện dung, những màn hình này thay đổi điện áp đầu ra khi bị chạm bởi ngón tay của con người. Chúng cũng được sử dụng trong các biến áp để tăng điện áp, nơi mà biến áp chính thường chứa các chip và linh kiện có điện áp rơi thấp.
Cuối cùng, một điều cần nói là trong mạch phân chia điện áp, điện áp rơi trên các tụ điện là giống nhau cho tất cả các giá trị tần số.

Xem thêm :

Tụ Điện Nối Tiếp và Song Song

Bởi

eiovn

18 Tháng 11, 2024

Tụ điện nối tiếp và song song

Tụ điện là các linh kiện tiêu chuẩn trong các mạch điện tử. Các tổ hợp khác nhau của tụ điện thường được sử dụng trong các mạch. Bài viết này giải thích về các tổ hợp tụ điện nối tiếp và song song.

Tụ Điện Nối Tiếp

Cách Nối Tụ Điện Nối Tiếp?
Tụ điện nối tiếp có nghĩa là hai hoặc nhiều tụ điện được kết nối thành một đường thẳng. Bề mặt dương của một tụ điện được kết nối với bề mặt âm của tụ điện tiếp theo.

Khi các tụ điện được kết nối nối tiếp, điện tích và dòng điện là như nhau trên tất cả các tụ điện.

Tại sao điện tích của các tụ điện nối tiếp lại giống nhau?

Đối với các tụ điện nối tiếp, cùng một lượng electron sẽ chảy qua mỗi tụ điện vì điện tích trên mỗi bề mặt đến từ bề mặt liền kề. Do đó, điện tích coulomb là như nhau. Vì dòng điện không gì khác ngoài dòng chảy của electron, nên dòng điện cũng sẽ giống nhau.

Điện dung tương đương là gì?

Điện dung tương đương là điện dung tổng thể của các tụ điện. Hãy xem cách tính toán điện dung khi chúng ở chế độ nối tiếp.
Dưới đây là hình minh họa ba tụ điện được kết nối nối tiếp với nguồn điện. Khi các tụ điện được kết nối nối tiếp, các bề mặt liền kề sẽ được nạp điện do cảm ứng tĩnh điện.

Mỗi bề mặt sẽ có điện thế khác nhau. Nhưng độ lớn của điện tích trên các bề mặt là giống nhau.
Bề mặt đầu tiên của tụ điện C1 sẽ có điện thế V1 bằng với điện áp của pin, và bề mặt thứ hai sẽ có điện thế nhỏ hơn V1. Gọi điện thế đó là V2.
Bây giờ, bề mặt đầu tiên của C2 sẽ có điện thế bằng V2, và bề mặt thứ hai sẽ có điện thế nhỏ hơn V3, gọi là V4.
Bề mặt đầu tiên của C3 sẽ có điện thế V5 (với V5=V4), và điện thế của bề mặt thứ hai sẽ nhỏ hơn V5, gọi là V6.
Tuy nhiên, hiệu điện thế tổng thể giữa các bề mặt bằng với suất điện động (emf) của pin.
VT = V1+V2+V3
But we know that, Q=CV
C=Q/V
Ceq = Q/V1 + Q/V2 + Q/V3 (As charge is same)
1/Ceq = (V1+ V2+ V3 )/Q
VT = Q/Ceq = Q/C1 + Q/C2 + Q/C3
Hence,1/Ceq = 1/C1 + 1/C2 + 1/C3
Nếu N tụ điện được kết nối nối tiếp thì điện dung tương đương có thể được đưa ra như bên dưới.
1/Ceq = 1/C1 + 1/C2 +……… + 1/CN
Vì vậy, khi các tụ điện được kết nối nối tiếp, nghịch đảo của điện dung tương đương bằng tổng các nghịch đảo của điện dung cá nhân của các tụ điện trong mạch.

Ví dụ về Tụ Điện Nối Tiếp

Tính toán điện dung tương đương và các điện áp rơi riêng lẻ trên bộ hai tụ điện nối tiếp có điện dung lần lượt là 0.1uF và 0.2uF khi kết nối với nguồn điện xoay chiều 12V.

Điện dung tương đương

Công thức tính điện dung tương đương CeqC_{eq}Ceq cho các tụ điện nối tiếp là:
1/Ceq = 1/C1 + 1/C2
Ceq = (C1C2) / (C1 + C2)
Ceq = (0.1uF*0.2uF) / (0.1uF+0.2uF)
Ceq = 0.066uF = 66nF
Voltage drops across the two given capacitors in series are,
V1 = (C2*VT)/ (C1+C2) = (0.2uF*12V)/ (0.1uF+0.2uF) = 8Volts
V2 = (C1*VT)/ (C1+C2) = (0.1uF*12V)/ (0.1uF+0.2uF) = 4Volts
Từ những kết quả này, chúng ta thấy rằng điện dung tương đương 66nF nhỏ hơn điện dung nhỏ nhất 0.1uF của hai tụ điện đã cho. Các điện áp rơi riêng lẻ trên hai tụ điện này là khác nhau.
Tuy nhiên, tổng điện áp rơi của cả hai tụ điện bằng tổng điện áp, tức là 8V+4V=12V8V + 4V = 12V8V+4V=12V.
Bây giờ chúng ta sẽ tính điện tích được lưu trữ trong từng tụ điện.
Q1 = V1* C1 = 8V * 0.1uF = 0.8uC
Q2 = V2* C2 = 4V * 0.2uF = 0.8uC
Tại đây, chúng ta thấy rằng điện tích bằng nhau 0.8uC được lưu trữ trong cả hai tụ điện C1 và C2, những tụ điện được kết nối nối tiếp.

Tóm tắt Tụ Điện Nối Tiếp

• Điện tích trên các tụ điện là giống nhau trong kết nối nối tiếp.
• Điện dung tương đương của các tụ điện nhỏ hơn điện dung nhỏ nhất trong kết nối nối tiếp.
• Điện dung tương đương của n tụ điện nối tiếp được cho bởi công thức:
1Ceq=1C1+1C2+…+1CN

Tụ Điện Song Song

Tại sao chúng ta lại kết nối tụ điện theo dạng song song?

Có một lợi ích khi kết nối tụ điện theo dạng song song so với nối tiếp. Khi các tụ điện được kết nối song song, tổng giá trị điện dung tăng lên. Có một số ứng dụng yêu cầu các giá trị điện dung cao hơn.
Cách kết nối tụ điện theo dạng song song?
Hình dưới đây cho thấy cách kết nối các tụ điện theo dạng song song. Tất cả các cực dương được kết nối với một điểm và các cực âm được kết nối với một điểm khác.

Cách kết nối tụ điện theo dạng song song

Điện dung tương đương của các tụ điện nối song song
• Tất cả các tụ điện được kết nối theo dạng song song đều có cùng một điện áp, và điện áp này bằng VT áp dụng giữa các đầu vào và đầu ra của mạch.
• Khi đó, các tụ điện song song có một nguồn điện áp “chung” áp dụng cho chúng, tức là VT=V1=V2, v.v.
• Điện dung tương đương Ceq của mạch nơi các tụ điện được kết nối theo dạng song song bằng tổng của tất cả các điện dung riêng lẻ của các tụ điện được cộng lại với nhau.
• Điều này xảy ra vì các cực trên của mỗi tụ điện trong mạch được kết nối với cực trên của các tụ điện liền kề. Tương tụ, các cực dưới của mỗi tụ điện trong mạch được kết nối với cực dưới của các tụ điện liền kề.
Bây giờ, hãy xem cách tính điện dung tương đương của các tụ điện khi chúng được kết nối theo dạng song song. Hãy xem xét hai tụ điện được kết nối như trong sơ đồ dưới đây.

Tổng điện tích (Q) trong mạch được phân chia giữa hai tụ điện, nghĩa là điện tích Q phân bổ giữa các tụ điện được kết nối theo kiểu song song. Điện tích Q bằng tổng của tất cả các điện tích của các tụ điện riêng lẻ.
Thus Q=Q1+Q2
Trong đó Q1,Q2 là điện tích tại tụ điện C1 và C2.
Q=Ceq VT
Here, Q = Q1+Q2
Ceq VT = C1xV1+C2xV2
Since VT = V1 = V2 = V
Ceq VT = C1xV+C2xV
Ceq VT = (C1+C2)V
Hence Ceq=C1+c2
Nếu NNN tụ điện được kết nối theo kiểu song song, thì
Ceq=C1+C2+C3+…+CN
Vì vậy, điện dung tương đương của các tụ điện được kết nối theo kiểu song song bằng tổng của điện dung riêng lẻ của các tụ điện trong mạch.

Ví dụ về tụ điện nối song song số 1

Xét các giá trị điện dung của hai tụ điện C1=0.2 μFvà C2=0.3 μF như được thể hiện trong hình trên. Bây giờ hãy tính điện dung tương đương của mạch.
Chúng ta biết rằng điện dung tương đương:
Ceq = C1 + C2
Ceq =0.2uF + 0.3uF
Ceq =0.5uF
Một điểm quan trọng cần nhớ về các mạch tụ điện nối song song là điện dung tương đương (Ceq) của bất kỳ hai hoặc nhiều tụ điện được kết nối cùng nhau theo kiểu song song sẽ luôn lớn hơn giá trị của tụ điện lớn nhất trong mạch, vì chúng ta đang cộng dồn các giá trị lại với nhau. Vì vậy, trong ví dụ trên, Ceq=0.5 μF, trong khi giá trị lớn nhất của tụ điện trong mạch chỉ là 0.3 μF

Khi nào tụ điện được kết nối song song?

Dưới đây là một số ứng dụng mà tụ điện được kết nối song song:
• Trong một số nguồn DC, để cải thiện khả năng lọc, các tụ điện nhỏ có hệ số gợn sóng vượt trội được sử dụng. Những tụ điện này được kết nối song song để tăng giá trị điện dung.
• Điều này có thể được sử dụng trong ngành công nghiệp ô tô cho các phương tiện lớn như xe điện để tái tạo phanh. Những ứng dụng này có thể yêu cầu giá trị điện dung lớn hơn so với điện dung thường có trên thị trường.
Tóm tắt về tụ điện nối song song
• Điện áp trên các tụ điện là giống nhau khi được kết nối song song. Điện áp tương đương của các tụ điện song song bằng điện áp định mức nhỏ nhất của tụ điện trong mạch.
• Giá trị điện dung tổng thể của các tụ điện là tổng của tất cả các giá trị điện dung được kết nối song song.
• Điện dung tương đương của nnn tụ điện nối song song là Ceq=C1+C2+C3+…+Cn

Cách Đọc Giá Trị Tụ Điện

Bởi

eiovn

18 Tháng 11, 2024

Cách Đọc Giá Trị Tụ Điện

Trong các bài hướng dẫn trước, chúng ta đã tìm hiểu về điện dung và điện tích. Trong bài hướng dẫn này, chúng ta sẽ học cách đọc giá trị của tụ điện. Đối với một số ứng dụng, cần biết các giá trị độ chính xác và điện áp của tụ điện cùng với điện dung. Tất cả các tham số này được thể hiện trên bề mặt của tụ điện.
Các loại tụ điện khác nhau có cách thể hiện giá trị điện dung khác nhau. Các tụ điện như tụ điện điện phân, tụ điện không phân cực và tụ điện giấy dầu lớn có giá trị điện dung, điện áp và độ chính xác được viết trên bề mặt của chúng bằng các con số và chữ cái. Một số tụ điện có giá trị được thể hiện bằng mã màu. Hãy cùng tìm hiểu cách đọc giá trị điện dung theo hai phương pháp này.
Cách đọc giá trị tụ điện được viết trên tụ điện
Hãy cùng xem cách đọc giá trị tụ điện bằng số và chữ cái. Cùng với giá trị điện dung, các giá trị khác như độ chính xác và điện áp cũng được ghi trên tụ điện nếu có đủ không gian. Tuy nhiên, đối với các tụ điện nhỏ như tụ điện gốm, vì không gian không đủ, giá trị tụ điện được thể hiện bằng ký hiệu viết tắt.
Đọc giá trị tụ điện trên các tụ điện lớn (tụ điện hình trụ)
Đối với các tụ điện lớn, thường thì giá trị tụ điện được ghi trên cạnh của tụ điện.

Hình trên cho thấy một tụ điện 22 micro farad. Giá trị điện dung được biểu diễn bằng Farad (F hoặc FD).
Dưới đây là các đơn vị được sử dụng để biểu diễn giá trị tụ điện:
• Micro farad (μF, µf, mF hoặc MF)
• Nano farad (nF)
• Pico farad (pF).

• Giá trị điện áp trên tụ điện cho biết giá trị điện áp tối đa mà tụ điện có thể chịu đựng. Giá trị điện áp trên tụ điện được chỉ định bằng các ký hiệu V, VDC và VDCW.
• VAC thể hiện rằng tụ điện được thiết kế cho mạch AC.
• Cần lưu ý rằng các tụ điện có định mức DC không nên được sử dụng cho AC trừ khi bạn có kiến thức đầy đủ về việc sử dụng tụ điện đó. Một số tụ điện có giá trị điện áp được biểu diễn bằng mã thay vì bằng số.
• Giá trị độ chính xác được chỉ định bằng ký hiệu % trước số. Giá trị độ chính xác thể hiện sự biến đổi của giá trị điện dung.

Đọc giá trị của các tụ điện nhỏ (tụ điện gốm)

Các tụ điện gốm có diện tích rất nhỏ để in giá trị điện dung. Do đó, điện dung trên các tụ điện này được biểu diễn bằng ký hiệu viết tắt. Hãy cùng xem cách tính toán các giá trị này. Thông thường, điện dung của các tụ điện gốm, tantalum và film được biểu diễn bằng pico farad.

Bước 1: Nếu tụ điện có hai giá trị số

Nếu ký hiệu trên tụ điện có 2 chữ số và một chữ cái (như 22M), thì giá trị điện dung của nó là 22. Một số tụ điện có chữ cái ở vị trí thứ hai và giá trị số ở vị trí đầu tiên.
Ví dụ: 5R2 = 5.2 pF.
Trong trường hợp chữ “R”, nếu có các chữ cái như p, n, u, chúng sẽ đại diện cho các đơn vị điện dung.
Ví dụ: 4n1 = 4.1 nF, p45 = 0.45 pF.

Bước 2: Một số tụ điện có ba giá trị số.

Tụ điện hiển thị ở trên có ký hiệu 104 trên đó.
Giá trị điện dung được tính như sau: 10×104=105 pF=0.1 µF
Nếu chữ số thứ ba nằm trong khoảng từ 0 đến 6, hãy làm theo quy trình trên.
Nếu nó là 8, hãy nhân với 0.01. Ví dụ: 158=15×0.01=0.15 pF
Nếu nó là 9, hãy nhân với 0.1. Ví dụ: 159=15×0.1=1.5 pF
Độ chính xác
Giá trị độ chính xác cho các tụ điện này được biểu thị bằng một chữ cái duy nhất. Mỗi chữ cái có một giá trị tương ứng.

A	±0.05 pF
B	±0.1 pF
C	±0.25 pF
D	±0.5 pF
E	±0.5%
F	±1%
G	±2%
H	±3%
J	±5 %
K	±10%
L	±15%
M	±20%
N	±30%
P	–0%, + 100%
S	–20%, + 50%
W	–0%, + 200%
X	–20%, + 40%
Z	–20%, + 80%

Cách Đọc Mã Màu Tụ Điện

Mã màu của tụ điện là một kỹ thuật truyền thống. Tuy nhiên, một số tụ điện này vẫn được sử dụng đến ngày nay. Hãy cùng tìm hiểu cách tính toán giá trị điện dung và định mức điện áp nếu chúng được biểu diễn bằng mã màu.
Thông thường, mã màu được chỉ định bằng các chấm hoặc dải. Đối với tụ điện mica, mã màu được hiển thị bằng các chấm, trong khi đối với tụ điện dạng ống, nó có thể được hiển thị bằng các dải. Số lượng chấm hoặc dải trên một tụ điện có thể khác nhau.
Dưới đây là hai bảng cho thấy giá trị của các màu được ghi trên tụ điện.

Bảng Mã Màu Điện Dung Tụ Điện

Mã màu điện áp tụ điện

Hãy cùng xem một ví dụ về tụ điện gốm hoặc tụ điện đĩa để tính toán mã màu trên đó.

Tụ Điện Đĩa & Tụ Điện Gốm

Các mã màu này đã được sử dụng trong nhiều năm cho các tụ điện không phân cực như tụ điện đĩa và tụ điện gốm. Tuy nhiên, việc xác định giá trị trên các tụ điện cũ là khá khó khăn. Vì vậy, những tụ điện cũ này hiện đã được thay thế bằng các số mới.

Điện dung và Điện tích Tụ Điện

Bởi

eiovn

18 Tháng 11, 2024

Điện dung Điện tích

Việc tìm hiểu cách tụ điện lưu trữ năng lượng điện liên quan đến việc hiểu về điện dung và điện tích. Chúng ta bắt đầu với khái niệm cơ bản về điện dung, đơn vị đo là Farad, sau đó đi vào các chủ đề chi tiết hơn như tự điện dung và điện dung ký sinh, bao gồm cách quản lý chúng. Phần thảo luận bao gồm các công thức tính điện dung trong các cấu hình khác nhau và tầm quan trọng của các vật liệu điện môi. Với các ví dụ và lý thuyết, tài liệu này giải thích cách tụ điện nạp và xả, cung cấp một cái nhìn toàn diện về cách chúng hoạt động trong mạch điện tử. Điều này giúp kết nối lý thuyết với việc sử dụng thực tiễn.
Điện dung Điện dung của một tụ điện được định nghĩa là khả năng của tụ điện trong việc lưu trữ điện tích tối đa (Q) trong cấu trúc của nó. Ở đây, điện tích được lưu trữ dưới dạng năng lượng tĩnh điện. Điện dung được đo bằng đơn vị SI cơ bản là Farad. Các đơn vị này có thể là micro-farad, nano-farad, pico-farad hoặc farad. Công thức biểu diễn điện dung được cho bởi:

C = Q/V = εA/d = ε0 εr A/d

Trong phương trình trên:
• C là điện dung,
• Q là điện tích,
• V là hiệu điện thế giữa các bản tụ,
• A là diện tích giữa các bản tụ,
• d là khoảng cách giữa các bản tụ,
• ε là độ thẩm điện của chất điện môi,
• ε0 là độ thẩm điện của chân không (không gian tự do),
• εr là độ thẩm điện tương đối của không gian tự do.

Tụ điện dung

là một tính chất liên quan đến tụ điện, đặc biệt là các vật dẫn cách ly. Như tên gọi, tụ điện dung là khả năng của một vật dẫn cách ly để tăng hiệu điện thế của nó lên một volt. Thông thường, các vật dẫn bình thường sẽ có điện dung hỗ tương. Tụ điện dung cũng được đo bằng đơn vị SI là Farad.
Tụ điện dung của một quả cầu dẫn có bán kính ‘R’ được cho bởi công thức:
C=4 πɛoR
Các giá trị tụ điện dung của một số thiết bị tiêu chuẩn được cho dưới đây:
• Đối với bản trên của máy phát điện van de Graff có bán kính 20 cm, tụ điện dung là 22,24 pF.
• Đối với Trái Đất, tụ điện dung là 710 μF.

Điện dung ký sinh

Điện dung ký sinh là điện dung không mong muốn. Trong mạch điện, tụ điện tạo ra một số điện dung, nhưng các thành phần như điện trở, cuộn cảm, và thậm chí cả dây dẫn cũng có thể tạo ra điện dung, gọi là điện dung ký sinh. Thông thường, ở tần số cao, điện dung ký sinh sẽ tạo ra nhiễu cho mạch. Điện dung không mong muốn này thường nhỏ, trừ khi các dây dẫn đặt gần nhau với khoảng cách dài hoặc diện tích lớn.
Điện dung ký sinh không thể được loại bỏ hoàn toàn, nhưng có thể được giảm thiểu. Các nhà thiết kế mạch nên chú ý đến điện dung ký sinh khi thiết kế mạch. Việc giữ khoảng cách giữa các thành phần và dây dẫn là cần thiết để giảm thiểu điện dung không mong muốn này.
Điện dung ký sinh cũng được đo bằng đơn vị SI là Farad.
Ví dụ về điện dung ký sinh gồm có điện dung giữa các vòng của cuộn dây, điện dung giữa hai dây dẫn liền kề.

Điện dung của các hệ thống đơn giản

Việc tính toán điện dung của các hệ thống đơn giản thực chất là giải định lý Laplace ∇ 2φ = 0 với một hiệu điện thế không đổi trên bề mặt của tụ điện. Các giá trị và công thức tính điện dung cho một số hệ thống đơn giản được cung cấp dưới đây.

Điện tích trên Tụ điện

Khả năng của một tụ điện trong việc lưu trữ điện tích tối đa (Q) trên các bản kim loại của nó được gọi là giá trị điện dung (C). Điện tích lưu trữ có thể có cực âm hoặc cực dương, chẳng hạn như điện tích dương (+) trên một bản và điện tích âm (-) trên bản kia của tụ điện. Các biểu thức cho điện tích, điện dung và hiệu điện thế được đưa ra dưới đây.
C = Q/V, Q = CV, V = Q/C
Do đó, điện tích của một tụ điện tỷ lệ thuận với giá trị điện dung của nó và hiệu điện thế giữa các bản của tụ điện. Điện tích được đo bằng đơn vị coulomb.

Một coulomb:

Một coulomb điện tích trên tụ điện được định nghĩa là điện dung một farad giữa hai vật dẫn hoạt động với hiệu điện thế một volt.
Với không khí làm chất điện môi
Điện tích ‘Q’ lưu trữ trong tụ điện có điện dung C, hiệu điện thế V, và không khí làm chất điện môi được xác định bởi công thức:
Q =C V =(ε× (A ×V)) /d
Với chất điện môi rắn
Điện tích ‘Q’ của một tụ điện có chất điện môi rắn được xác định bởi công thức:
Ở đây:
• ε0 là độ thẩm điện của không gian tụ do,
• εr là độ thẩm điện tương đối của vật liệu điện môi, và
• εis varepsilonε là độ thẩm điện của vật liệu điện môi.
Từ hai trường hợp trên, có thể thấy rằng:
Điện tích của một tụ điện tỷ lệ thuận với diện tích của các bản tụ, độ thẩm điện của vật liệu điện môi giữa các bản, và tỷ lệ nghịch với khoảng cách giữa các bản tụ.
Do đó, diện tích bản tụ càng lớn thì điện tích lưu trữ càng nhiều, và khoảng cách giữa các bản tụ càng lớn thì điện tích trên tụ càng ít.

Tụ điện bản song song

Hình trên minh họa mạch tụ điện bản song song.
Như chúng ta đã biết, điện dung của tụ điện tỷ lệ thuận với diện tích các bản (A) và tỷ lệ nghịch với khoảng cách giữa hai bản kim loại (d). Giá trị điện dung của tụ điện bản song song được xác định bởi công thức:
C = k ε0A/d
Hằng số điện môi k là tham số liên quan đến vật liệu điện môi, giúp tăng điện dung so với khi dùng không khí. Diện tích bề mặt các bản càng lớn thì điện dung càng cao, và khoảng cách giữa các bản càng lớn thì điện dung càng thấp. Một ví dụ khác về mạch tụ điện bản song song được thể hiện ở hình dưới đây.

Ví dụ về Điện dung Số 1

Bây giờ chúng ta sẽ tính điện dung của một tụ điện bản song song theo đơn vị pico-farad, với diện tích bề mặt các bản là 200 cm², khoảng cách giữa chúng là 0,4 cm, và không khí làm chất điện môi.
Chúng ta biết công thức tính điện dung của một tụ điện bản song song là:
C = εA/d
Here ε = 8.854 X 10-12F/m
A = 200 cm2 = 0.02 m2
D = 0.4 cm = 0.004m
Bây giờ chúng ta thay thế các giá trị này vào phương trình trên,
C = 8.854 X 10-12 * (0.02 m2/0.004m) = 44.27 pF
Ở đây điện dung của tụ điện phẳng là 44,27 pF

Sạc và Xả của Tụ điện

Mạch bên dưới được sử dụng để giải thích các đặc tính sạc và xả của một tụ điện. Giả sử rằng tụ điện, được hiển thị trong mạch, đã được xả hoàn toàn. Trong mạch này, giá trị của tụ điện là 100 μF và hiệu điện thế cung cấp cho mạch là 12 V.
Bây giờ, công tắc kết nối với tụ điện trong mạch được chuyển đến điểm A. Sau đó, tụ điện bắt đầu sạc với dòng sạc (i) và cũng sẽ được sạc đầy. Hiệu điện thế sạc qua tụ điện bằng với hiệu điện thế cung cấp khi tụ điện được sạc đầy, tức là VS=VC=12V. Khi tụ điện được sạc đầy có nghĩa là tụ điện duy trì điện tích với hiệu điện thế không đổi ngay cả khi nguồn cung cấp điện bị ngắt kết nối khỏi mạch.
Trong trường hợp tụ điện lý tưởng, điện tích vẫn giữ nguyên trên tụ điện, nhưng trong trường hợp tụ điện thông thường, tụ điện đã được sạc đầy sẽ dần dần xả do dòng rò.

Khi công tắc được chuyển đến vị trí B, tụ điện bắt đầu xả từ từ bằng cách bật đèn kết nối trong mạch. Cuối cùng, tụ điện sẽ xả hoàn toàn đến mức điện tích bằng không. Đèn sẽ sáng rực rỡ vào lúc đầu khi tụ điện được sạc đầy, nhưng độ sáng của đèn sẽ giảm dần khi điện tích trong tụ điện giảm xuống.

Ví dụ về Điện tích Tụ điện Số 2

Bây giờ chúng ta hãy tính điện tích của một tụ điện trong mạch ở trên. Chúng ta biết rằng công thức tính điện tích của tụ điện là:
Q = CV
Here, C = 100uF
V = 12V
Bây giờ chúng ta thay thế các giá trị này vào phương trình trên,
Q = 100uF * 12V = 1.2mC
Do đó điện tích của tụ điện trong mạch điện trên là 1,2mC.

Dòng điện qua Tụ điện

Dòng điện (i) chảy qua bất kỳ mạch điện nào là tỷ lệ giữa điện tích (Q) chảy qua mạch đó theo thời gian. Tuy nhiên, điện tích của một tụ điện tỷ lệ thuận với hiệu điện thế được áp dụng qua nó. Mối quan hệ giữa điện tích, dòng điện và hiệu điện thế của một tụ điện được thể hiện trong phương trình dưới đây.
(t) = d Q(t)/dt = C dV(t)/dt
We know that
Q = CV
V = Q/C
V (t) = Q(t)/C
Q(t) =C V(t)
Mối quan hệ giữa dòng điện và điện áp được đưa ra bởi, I (t) = C dV(t)/dt
Từ mối quan hệ này, chúng ta nhận thấy rằng dòng điện chảy qua tụ điện trong mạch là tích của điện dung và tỷ lệ thay đổi của hiệu điện thế được áp dụng vào mạch. Dòng điện chảy qua tụ điện tỷ lệ thuận với điện dung của tụ điện và tỷ lệ hiệu điện thế.
Dòng điện càng lớn, điện dung của mạch càng cao, và hiệu điện thế áp dụng càng lớn, thì dòng điện chảy qua mạch càng lớn. Nếu hiệu điện thế là không đổi, thì điện tích cũng sẽ không đổi. Do đó, sẽ không có sự chảy điện tích. Vì vậy, dòng điện chảy qua mạch sẽ trở về 0.

Đơn vị của điện dung (Farad)

Josiah Latimer Clark là người đầu tiên sử dụng thuật ngữ Farad vào năm 1861. Farad là đơn vị tiêu chuẩn của điện dung. Đây là một đơn vị rất lớn cho điện dung.
Một farad điện dung được định nghĩa là điện dung với một coulomb điện tích hoạt động ở hiệu điện thế một volt.
C = Q/V
1Farad = 1Coluomb/1Volt
Hiện nay, các tụ điện có sẵn với giá trị điện dung lớn hàng trăm farad. Những tụ điện có giá trị điện dung cao này được gọi là “siêu tụ điện” (super capacitors). Những tụ điện này sử dụng diện tích bề mặt lớn để cung cấp năng lượng cao vì chúng có giá trị điện dung cao.
Ở hiệu điện thế thấp, siêu tụ điện có khả năng lưu trữ năng lượng cao với giá trị điện dung lớn. Những siêu tụ điện năng lượng cao này được sử dụng trong các thiết bị cầm tay để thay thế cho các tụ điện lithium lớn, nặng và đắt tiền, vì chúng lưu trữ năng lượng cao như pin. Những tụ điện này cũng được sử dụng trong hệ thống âm thanh và video trên xe cộ để thay thế cho pin lớn.

Các đơn vị phụ của Farad

Đơn vị tiêu chuẩn của điện dung là farad. Tuy nhiên, đây thường là một đơn vị lớn để đo điện dung. Farad có một số đơn vị phụ; đó là micro-farad (µF), nano-farad (nF) và pico-farad (pF).
Mối quan hệ giữa tất cả các đơn vị phụ này với farad là:
1micro-Farad (uF) = (1/1000000) F = 10-6 F
1nano-Farad (uF) = (1/1000000000) F = 10-9 F
1pico-Farad (uF) = (1/1000000000000) F = 10-12 F
Bây giờ chúng ta sẽ xem một số chuyển đổi giữa các đơn vị phụ của điện dung,
(i) conversion of 33pF to nF => 33pF = 0.033nF
(ii) conversion of 22nF to uF => 22nF = 0.022uF
(iii) conversion of 11uF to F => 11uF = 0.11F

Năng lượng trong Tụ điện

Năng lượng là lượng công thực hiện để chống lại trường điện tĩnh nhằm sạc đầy tụ điện. Trong tụ điện ở giai đoạn đầu của quá trình sạc, điện tích Q được chuyển từ một bản này sang bản kia. Điện tích này có thể là +Q hoặc −Q được hoán đổi giữa hai bản của tụ điện. Sau khi một phần điện tích được chuyển, một trường điện được hình thành giữa các bản. Trong trường hợp này, chúng ta cần thêm một công để sạc đầy tụ điện. Công bổ sung này được gọi là năng lượng lưu trữ trong tụ điện. Năng lượng được đo bằng đơn vị Joules (J). Bây giờ chúng ta sẽ xem các phương trình cho năng lượng và công này.
dW = V dQ
dW = (Q/C) dQ
After integration of the above equation is,
W = Q2/2C
W = (CV)2/2C
W= CV2/2 Joules
Cuối cùng chúng ta có được năng lượng được lưu trữ trong tụ điện là
Energy (W) = CV2/2 Joules
Bây giờ chúng ta tính toán năng lượng được lưu trữ trong tụ điện có điện dung 200 uF hoạt động ở điện áp 12V.
W = CV2/2
W = (200×10-6×122)/2 = 14.4 m J

Đặc Điểm của Tụ Điện

Bởi

eiovn

18 Tháng 11, 2024

Đặc Điểm của Tụ Điện

Tụ điện có nhiều thông số kỹ thuật và đặc điểm khác nhau. Bằng cách quan sát thông tin in trên thân tụ điện, chúng ta có thể hiểu rõ về các đặc điểm của nó. Tuy nhiên, một số tụ điện có màu sắc hoặc mã số trên bề mặt, do đó việc hiểu các đặc tính trở nên khó khăn hơn. Mỗi loại hoặc gia đình tụ điện đều có bộ đặc điểm và hệ thống nhận diện riêng. Một số hệ thống nhận diện tụ điện dễ hiểu về các đặc tính, trong khi những hệ thống khác lại sử dụng ký hiệu, chữ cái và màu sắc gây nhầm lẫn.
Để dễ dàng hiểu các đặc điểm của một tụ điện cụ thể, trước tiên hãy xác định loại tụ điện, xem nó là tụ gốm, tụ nhựa, tụ phim hay tụ điện phân. Từ đó, việc nhận diện các đặc điểm sẽ trở nên đơn giản hơn. Mặc dù các tụ điện có cùng giá trị điện dung, nhưng chúng có thể có điện áp làm việc khác nhau. Nếu bạn sử dụng một tụ điện có điện áp làm việc thấp thay cho một tụ điện có điện áp làm việc cao, thì điện áp tăng lên có thể gây hư hỏng cho tụ điện có điện áp thấp, mặc dù cả hai tụ đều có cùng giá trị điện dung.
Chúng ta đã biết rằng tụ điện phân có phân cực, vì vậy khi kết nối tụ điện phân vào mạch, cực dương của nó phải được kết nối với cực dương trong mạch, và cực âm của tụ phải được kết nối với cực âm. Nếu không, tụ điện có thể bị hư hỏng. Do đó, luôn tốt hơn khi thay thế tụ điện hỏng hoặc cũ trong mạch bằng một tụ mới có cùng đặc tính. Hình dưới đây cho thấy các đặc điểm của một tụ điện.

Đặc Điểm của Tụ Điện
Tụ điện có một tập hợp các đặc điểm kỹ thuật riêng. Tất cả những đặc điểm này đều có thể được tìm thấy trong bảng dữ liệu do các nhà sản xuất tụ điện cung cấp. Dưới đây là một số đặc điểm quan trọng.

Điện Dung Danh Nghĩa (C)

Một trong những đặc điểm quan trọng nhất của tụ điện là điện dung danh nghĩa (C). Giá trị điện dung danh nghĩa này thường được đo bằng pico-farad (pF), nano-farad (nF) hoặc micro-farad (µF), và giá trị này được chỉ định bằng màu sắc, số hoặc chữ cái trên thân tụ điện. Giá trị điện dung danh nghĩa in trên thân tụ không nhất thiết phải bằng với giá trị thực tế của nó.
Giá trị điện dung danh nghĩa có thể thay đổi theo nhiệt độ làm việc và tần số của mạch. Những giá trị này có thể thấp đến một pico-farad (1pF) đối với các tụ gốm nhỏ và cao tới một farad (1F) đối với tụ điện phân. Tất cả các tụ điện đều có một độ chính xác (tolerance) dao động từ -20% đến +80%.

Điện Áp Làm Việc (WV)

Điện áp làm việc là một đặc điểm quan trọng khác của tụ điện. Điện áp tối đa được áp dụng cho một tụ điện mà không gây hư hỏng trong suốt thời gian hoạt động của nó được gọi là điện áp làm việc (WV). Điện áp làm việc này thường được biểu diễn dưới dạng DC và cũng được in trên thân tụ điện.
Thông thường, điện áp làm việc được in trên thân tụ điện chỉ đề cập đến điện áp DC mà không phải điện áp AC, vì điện áp AC là giá trị rms của nó. Do đó, điện áp làm việc của tụ điện phải lớn hơn 1.414 (Vm = Vrms x √2) lần giá trị AC thực tế để có thể áp dụng điện áp AC cho tụ. Điện áp DC làm việc được chỉ định cho một tụ điện (WV-DC) chỉ có hiệu lực trong một khoảng nhiệt độ nhất định, như từ -30°C đến +70°C. Nếu bạn áp dụng một điện áp DC hoặc AC lớn hơn điện áp làm việc của tụ điện thì tụ có thể bị hư hỏng.
Các điện áp làm việc thường được in trên thân tụ điện là 10V, 16V, 25V, 35V, 50V, 63V, 100V, 160V, 250V, 400V và 1000V. Tất cả các tụ điện sẽ có tuổi thọ lâu hơn nếu hoạt động trong giới hạn điện áp đã định và trong môi trường mát mẻ.

Độ Chính Xác (±%)

Độ chính xác là sự sai lệch tương đối cho phép của điện dung so với giá trị đã định, được biểu thị bằng phần trăm. Giống như điện trở, giá trị độ chính xác của tụ điện cũng tồn tại dưới dạng dương hoặc âm. Giá trị này thường được đo bằng pico-farad (+/-pF) đối với các tụ có giá trị nhỏ hơn 100pF hoặc dưới dạng phần trăm (+/-%) đối với các tụ có giá trị lớn hơn 100pF.
Giá trị độ chính xác của tụ điện được đo ở nhiệt độ +20°C và chỉ có hiệu lực tại thời điểm giao hàng. Nếu tụ điện được sử dụng sau một thời gian lưu trữ dài, thì giá trị độ chính xác sẽ tăng lên, nhưng theo các tiêu chuẩn, giá trị này sẽ không vượt quá gấp đôi giá trị đo tại thời điểm giao hàng. Các độ chính xác giao hàng thường đối với tụ cuộn là +/- (1%, 2.5%, 5%, 10%, 20%). Các giá trị độ chính xác chung cho tụ điện là 5% hoặc 10%, và giá trị này thấp nhất là +/-1% cho tụ nhựa.

Dòng Rò (LC)

Tất cả các vật liệu dielectrics được sử dụng trong tụ điện để ngăn cách các bản kim loại không phải là cách điện hoàn hảo. Chúng cho phép một lượng nhỏ dòng điện, gọi là dòng rò, chảy qua. Hiện tượng này xảy ra do trường điện mạnh được hình thành bởi các hạt tải điện trên các bản tụ khi điện áp (V) được áp dụng.
Dòng rò của một tụ điện là một lượng nhỏ dòng điện DC, thường ở mức nano-ampe (nA). Điều này xảy ra do dòng điện chảy qua vật liệu dielectrics hoặc xung quanh các cạnh và cũng do tụ điện xả điện theo thời gian khi nguồn điện được loại bỏ.
Dòng rò được định nghĩa là việc chuyển giao năng lượng không mong muốn từ mạch này sang mạch khác. Một định nghĩa khác là dòng rò là dòng điện khi dòng điện lý tưởng của mạch bằng không. Dòng rò của tụ điện là một yếu tố đáng kể trong các mạch khuếch đại và mạch nguồn điện.
Dòng rò rất thấp ở các tụ điện loại phim hoặc loại foil, trong khi ở các tụ điện điện phân (tantalum và aluminum), dòng rò có thể rất cao (5-20 µA mỗi µF), trong khi giá trị điện dung của chúng cũng cao.

Nhiệt Độ Làm Việc

Giá trị điện dung của tụ điện thay đổi theo nhiệt độ xung quanh tụ. Sự thay đổi nhiệt độ gây ảnh hưởng đến các tính chất của vật liệu dielectrics. Nhiệt độ làm việc là nhiệt độ mà tụ điện hoạt động với các giá trị điện áp danh nghĩa. Khoảng nhiệt độ làm việc chung cho hầu hết các tụ điện là từ -30°C đến +125°C. Đối với các tụ điện loại nhựa, giá trị nhiệt độ này không vượt quá +70°C.
Giá trị điện dung của một tụ điện có thể thay đổi nếu không khí hoặc nhiệt độ xung quanh tụ quá lạnh hoặc quá nóng. Những thay đổi về nhiệt độ này có thể ảnh hưởng đến hoạt động thực tế của mạch và cũng gây hư hỏng cho các linh kiện khác trong mạch đó. Việc giữ cho nhiệt độ ổn định để tránh làm hỏng tụ điện không phải là điều đơn giản.
Chất lỏng bên trong vật liệu dielectrics có thể bị mất do bay hơi, đặc biệt là trong các tụ điện điện phân (tụ điện phân nhôm) khi hoạt động ở nhiệt độ cao (trên +85°C), và cũng có thể gây hư hỏng cho thân tụ do dòng rò và áp suất bên trong. Hơn nữa, các tụ điện điện phân không thể được sử dụng ở nhiệt độ thấp, chẳng hạn như dưới -10°C.

Hệ Số Nhiệt Độ

Hệ số nhiệt độ (TC) của một tụ điện mô tả sự thay đổi tối đa trong giá trị điện dung với một khoảng nhiệt độ cụ thể. Thông thường, giá trị điện dung được in trên thân tụ điện được đo với tham chiếu ở nhiệt độ 25°C và hệ số TC của tụ điện được đề cập trong bảng dữ liệu cần được xem xét cho các ứng dụng hoạt động ở nhiệt độ thấp hơn hoặc cao hơn mức này. Thông thường, hệ số nhiệt độ được biểu thị bằng đơn vị phần triệu mỗi độ C (PPM/°C) hoặc như phần trăm thay đổi trong một khoảng nhiệt độ cụ thể.
Một số tụ điện là tuyến tính (tụ điện loại 1), chúng rất ổn định với nhiệt độ; các tụ điện này có hệ số nhiệt độ bằng không. Thông thường, tụ mica hoặc tụ polyester là những ví dụ cho các tụ điện loại 1. Thông số TC cho các tụ điện loại 1 luôn chỉ định sự thay đổi điện dung trong phần triệu (PPM) mỗi độ C.
Một số tụ điện không tuyến tính (tụ điện loại 2), các tụ điện này không ổn định như các tụ điện loại 1, và giá trị điện dung của chúng sẽ tăng khi nhiệt độ tăng, do đó các tụ điện này có hệ số nhiệt độ dương. Ưu điểm chính của các tụ điện loại 2 là hiệu suất thể tích của chúng. Các tụ điện này chủ yếu được sử dụng trong các ứng dụng cần giá trị điện dung cao, trong khi độ ổn định và hệ số chất lượng với nhiệt độ không phải là yếu tố chính cần xem xét. Hệ số nhiệt độ (TC) của các tụ điện loại 2 được biểu thị trực tiếp bằng phần trăm. Một trong những ứng dụng hữu ích của hệ số nhiệt độ của các tụ điện là sử dụng chúng để triệt tiêu ảnh hưởng của nhiệt độ lên các linh kiện khác trong một mạch, chẳng hạn như điện trở hoặc cuộn cảm.

Phân Cực

Thông thường, phân cực tụ điện thuộc về các tụ điện loại điện phân, chẳng hạn như tụ điện loại nhôm và tụ điện loại tantalum. Đa số các tụ điện điện phân đều có phân cực, tức là chúng cần đúng phân cực khi kết nối điện áp vào các đầu tụ, như cực dương (+) nối với cực dương (+) và cực âm (-) nối với cực âm (-).
Lớp oxit bên trong tụ điện có thể bị phá vỡ bởi phân cực sai, điều này gây ra dòng điện cao chảy qua thiết bị. Kết quả là tụ điện bị hư hỏng như đã đề cập trước đó. Để ngăn ngừa phân cực sai, hầu hết các tụ điện điện phân có mũi tên hoặc dải đen hoặc băng hoặc hình chữ V trên một bên thân tụ để chỉ ra cực âm (-) của chúng như được thể hiện trong hình dưới đây.
Các tụ điện phân cực có dòng rò lớn nếu điện áp cung cấp bị đảo ngược. Dòng rò trong các tụ điện phân cực làm méo tín hiệu, làm nóng tụ điện và cuối cùng phá hủy nó. Lý do chính để sử dụng các tụ điện phân cực là chi phí của chúng thấp hơn so với các tụ điện không phân cực có cùng điện áp và giá trị điện dung. Thông thường, các tụ điện phân cực có giá trị đơn vị là micro-farad, chẳng hạn như 1µF, 10µF, v.v.

Điện Trở Tương Đương (ESR)

Điện trở tương đương (ESR) của một tụ điện được định nghĩa là trở kháng AC của tụ điện khi nó được sử dụng ở tần số rất cao và cũng tính đến điện trở dielectrics. Cả điện trở DC của dielectrics và điện trở của bản tụ được đo ở một nhiệt độ và tần số nhất định.
ESR hoạt động như một điện trở nối tiếp với tụ điện. Giá trị ESR của một tụ điện phản ánh chất lượng của nó. Theo lý thuyết, một tụ điện hoàn hảo là không có tổn thất và có giá trị ESR bằng không. Tuy nhiên, điện trở này (ESR) thường gây ra các sự cố trong mạch tụ điện.

Ảnh Hưởng của Điện Trở Tương Đương

Điện trở tương đương (ESR) của tụ điện đầu ra trong mạch có thể ảnh hưởng đến hiệu suất của thiết bị. Hơn nữa, ESR có thể làm giảm điện áp cung cấp của tụ điện. ESR ngược lại với điện trở cách điện của tụ điện, được trình bày như một điện trở thuần ở chế độ song song với tụ điện trong một số loại tụ. Một tụ điện lý tưởng chỉ có điện dung và giá trị ESR rất thấp (dưới 0.1Ω).
Nếu độ dày của dielectrics tăng lên, thì giá trị ESR sẽ tăng theo. Nếu diện tích bề mặt của bản tụ tăng lên, giá trị ESR sẽ giảm xuống. Để tính toán ESR của tụ điện, chúng ta cần một thiết bị khác ngoài đồng hồ đo tụ điện tiêu chuẩn, chẳng hạn như đồng hồ đo ESR. Nếu đồng hồ đo tụ điện là một thiết bị cầm tay thì nó có thể không phát hiện được các sự cố của tụ điện làm tăng giá trị ESR.
Trong các tụ điện không điện phân hoặc tụ điện với điện phân rắn, điện trở kim loại của các đầu nối, điện cực và tổn thất trong dielectrics gây ra giá trị ESR. Thông thường, giá trị ESR cho tụ điện gốm nằm trong khoảng từ 0.01 đến 0.1 ohm. Các tụ điện điện phân nhôm và tantalum với điện phân không rắn có giá trị ESR rất cao, có thể lên đến vài ohm. Một vấn đề chính với các tụ điện điện phân nhôm là các linh kiện trong mạch sẽ bị hư hỏng nếu giá trị ESR của các tụ điện được sử dụng trong mạch đó tăng lên theo thời gian trong quá trình hoạt động.
Thông thường, giá trị ESR thấp hơn ở các tụ điện polymer so với các tụ điện điện phân (ướt) có cùng giá trị. Do đó, các tụ điện polymer có thể xử lý dòng gợn cao hơn. Một tụ điện có thể được sử dụng như một bộ lọc nếu có giá trị ESR rất thấp. Tụ điện có khả năng lưu trữ điện tích ngay cả khi dòng điện sạc không chảy qua nó. Các tụ điện được sử dụng trong tivi, đèn nháy và các ngân hàng tụ điện thường là loại tụ điện điện phân. Theo quy tắc ngón tay cái, các đầu nối của các tụ điện có giá trị lớn không bao giờ được chạm vào sau khi nguồn điện đã được tắt.

Các Loại Tụ Điện Và Ứng Dụng
Giới thiệu về Tụ Điện, Tụ Điện là gì

1...567...9 Trang 6 của 9
