Cách Đọc Giá Trị Tụ Điện
Trong các bài hướng dẫn trước, chúng ta đã tìm hiểu về điện dung và điện tích. Trong bài hướng dẫn này, chúng ta sẽ học cách đọc giá trị của tụ điện. Đối với một số ứng dụng, cần biết các giá trị độ chính xác và điện áp của tụ điện cùng với điện dung. Tất cả các tham số này được thể hiện trên bề mặt của tụ điện.
Các loại tụ điện khác nhau có cách thể hiện giá trị điện dung khác nhau. Các tụ điện như tụ điện điện phân, tụ điện không phân cực và tụ điện giấy dầu lớn có giá trị điện dung, điện áp và độ chính xác được viết trên bề mặt của chúng bằng các con số và chữ cái. Một số tụ điện có giá trị được thể hiện bằng mã màu. Hãy cùng tìm hiểu cách đọc giá trị điện dung theo hai phương pháp này.
Cách đọc giá trị tụ điện được viết trên tụ điện
Hãy cùng xem cách đọc giá trị tụ điện bằng số và chữ cái. Cùng với giá trị điện dung, các giá trị khác như độ chính xác và điện áp cũng được ghi trên tụ điện nếu có đủ không gian. Tuy nhiên, đối với các tụ điện nhỏ như tụ điện gốm, vì không gian không đủ, giá trị tụ điện được thể hiện bằng ký hiệu viết tắt.
Đọc giá trị tụ điện trên các tụ điện lớn (tụ điện hình trụ)
Đối với các tụ điện lớn, thường thì giá trị tụ điện được ghi trên cạnh của tụ điện.

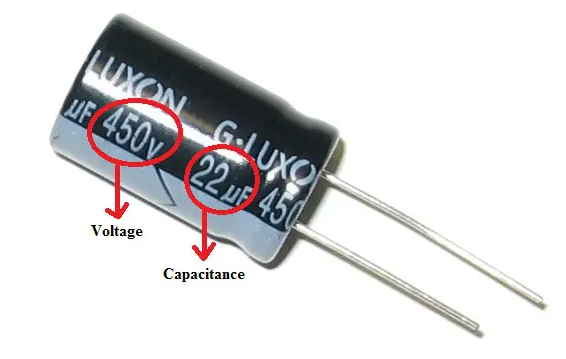

Hình trên cho thấy một tụ điện 22 micro farad. Giá trị điện dung được biểu diễn bằng Farad (F hoặc FD).
Dưới đây là các đơn vị được sử dụng để biểu diễn giá trị tụ điện:
• Micro farad (μF, µf, mF hoặc MF)
• Nano farad (nF)
• Pico farad (pF).
• Giá trị điện áp trên tụ điện cho biết giá trị điện áp tối đa mà tụ điện có thể chịu đựng. Giá trị điện áp trên tụ điện được chỉ định bằng các ký hiệu V, VDC và VDCW.
• VAC thể hiện rằng tụ điện được thiết kế cho mạch AC.
• Cần lưu ý rằng các tụ điện có định mức DC không nên được sử dụng cho AC trừ khi bạn có kiến thức đầy đủ về việc sử dụng tụ điện đó. Một số tụ điện có giá trị điện áp được biểu diễn bằng mã thay vì bằng số.
• Giá trị độ chính xác được chỉ định bằng ký hiệu % trước số. Giá trị độ chính xác thể hiện sự biến đổi của giá trị điện dung.
Đọc giá trị của các tụ điện nhỏ (tụ điện gốm)
Các tụ điện gốm có diện tích rất nhỏ để in giá trị điện dung. Do đó, điện dung trên các tụ điện này được biểu diễn bằng ký hiệu viết tắt. Hãy cùng xem cách tính toán các giá trị này. Thông thường, điện dung của các tụ điện gốm, tantalum và film được biểu diễn bằng pico farad.
Bước 1: Nếu tụ điện có hai giá trị số
Nếu ký hiệu trên tụ điện có 2 chữ số và một chữ cái (như 22M), thì giá trị điện dung của nó là 22. Một số tụ điện có chữ cái ở vị trí thứ hai và giá trị số ở vị trí đầu tiên.
Ví dụ: 5R2 = 5.2 pF.
Trong trường hợp chữ “R”, nếu có các chữ cái như p, n, u, chúng sẽ đại diện cho các đơn vị điện dung.
Ví dụ: 4n1 = 4.1 nF, p45 = 0.45 pF.
Bước 2: Một số tụ điện có ba giá trị số.

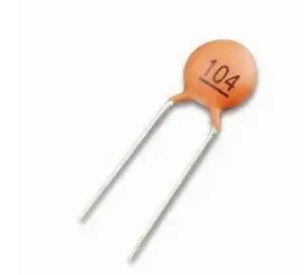

Tụ điện hiển thị ở trên có ký hiệu 104 trên đó.
Giá trị điện dung được tính như sau: 10×104=105 pF=0.1 µF
Nếu chữ số thứ ba nằm trong khoảng từ 0 đến 6, hãy làm theo quy trình trên.
Nếu nó là 8, hãy nhân với 0.01. Ví dụ: 158=15×0.01=0.15 pF
Nếu nó là 9, hãy nhân với 0.1. Ví dụ: 159=15×0.1=1.5 pF
Độ chính xác
Giá trị độ chính xác cho các tụ điện này được biểu thị bằng một chữ cái duy nhất. Mỗi chữ cái có một giá trị tương ứng.
| A | ±0.05 pF |
| B | ±0.1 pF |
| C | ±0.25 pF |
| D | ±0.5 pF |
| E | ±0.5% |
| F | ±1% |
| G | ±2% |
| H | ±3% |
| J | ±5 % |
| K | ±10% |
| L | ±15% |
| M | ±20% |
| N | ±30% |
| P | –0%, + 100% |
| S | –20%, + 50% |
| W | –0%, + 200% |
| X | –20%, + 40% |
| Z | –20%, + 80% |
Cách Đọc Mã Màu Tụ Điện
Mã màu của tụ điện là một kỹ thuật truyền thống. Tuy nhiên, một số tụ điện này vẫn được sử dụng đến ngày nay. Hãy cùng tìm hiểu cách tính toán giá trị điện dung và định mức điện áp nếu chúng được biểu diễn bằng mã màu.
Thông thường, mã màu được chỉ định bằng các chấm hoặc dải. Đối với tụ điện mica, mã màu được hiển thị bằng các chấm, trong khi đối với tụ điện dạng ống, nó có thể được hiển thị bằng các dải. Số lượng chấm hoặc dải trên một tụ điện có thể khác nhau.
Dưới đây là hai bảng cho thấy giá trị của các màu được ghi trên tụ điện.

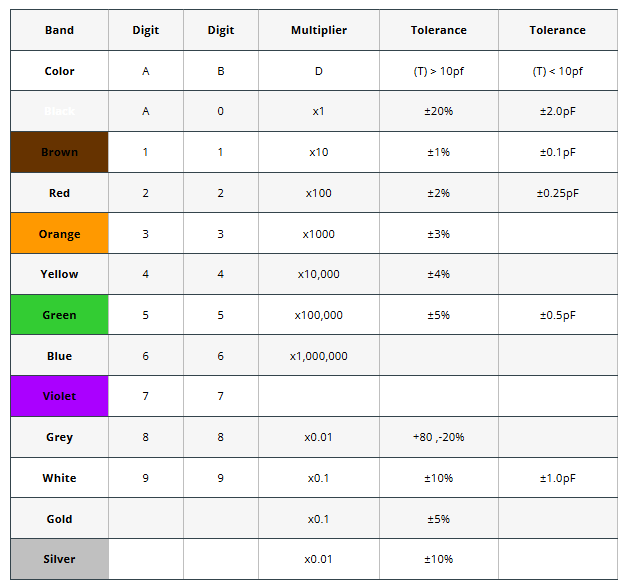

Bảng Mã Màu Điện Dung Tụ Điện

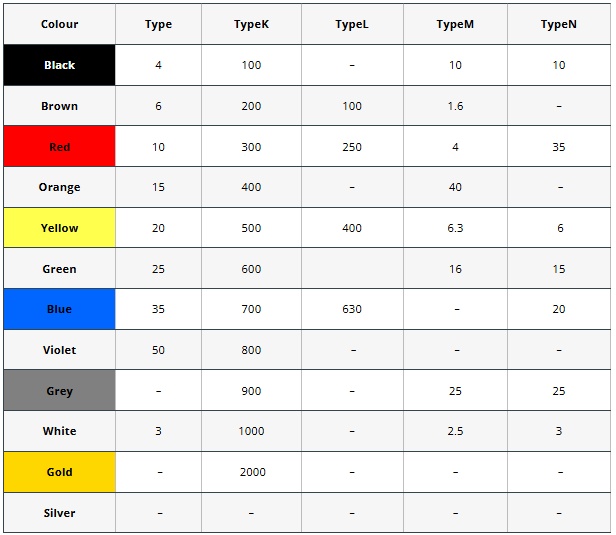

Mã màu điện áp tụ điện
Hãy cùng xem một ví dụ về tụ điện gốm hoặc tụ điện đĩa để tính toán mã màu trên đó.

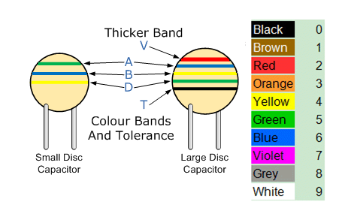

Tụ Điện Đĩa & Tụ Điện Gốm
Các mã màu này đã được sử dụng trong nhiều năm cho các tụ điện không phân cực như tụ điện đĩa và tụ điện gốm. Tuy nhiên, việc xác định giá trị trên các tụ điện cũ là khá khó khăn. Vì vậy, những tụ điện cũ này hiện đã được thay thế bằng các số mới.
