Điện trở được sử dụng cho nhiều ứng dụng trong mạch. Tuy nhiên, không phải tất cả các điện trở đều phù hợp với mọi ứng dụng. Điện trở được chọn dựa trên các thông số khác nhau.
Mã màu điện trở giúp đọc giá trị điện trở, dung sai và điện áp. Ngoài ba giá trị này, còn có một thông số quan trọng khác cần thiết khi sử dụng điện trở trong mạch, đó là công suất định mức của điện trở. Việc sử dụng đúng điện trở có công suất định mức phù hợp trong mạch là rất quan trọng để tránh làm hư hỏng mạch.
Ý nghĩa của Công Suất Định Mức
Công suất định mức của điện trở có thể được định nghĩa là công suất tối đa mà một điện trở có thể xử lý an toàn mà không bị hư hỏng.
Chúng ta biết rằng điện trở tiêu tán năng lượng dư thừa dưới dạng nhiệt. Công suất định mức cho biết lượng nhiệt tối đa mà điện trở có thể tiêu tán an toàn.
Nếu tăng công suất vượt quá định mức, dù chỉ vài phần trăm, điện trở sẽ bị cháy.
Cách đánh giá công suất của điện trở
Công suất định mức của điện trở được đánh giá bằng watt – đơn vị đo công suất. Do đó, nó còn được gọi là công suất watt (wattage).
Thông thường, điện trở càng lớn thì khả năng xử lý công suất càng cao.
Khi công suất của điện trở tăng, chi phí cũng tăng theo.
Điện trở thường bắt đầu từ 1/8 watt đến nhiều kilowatt. Công suất watt của điện trở có thể nhận biết được qua kích thước của nó.
Những điện trở có công suất cao được gọi là điện trở công suất (power resistors). Dưới đây là hình minh họa các điện trở với công suất tương ứng.

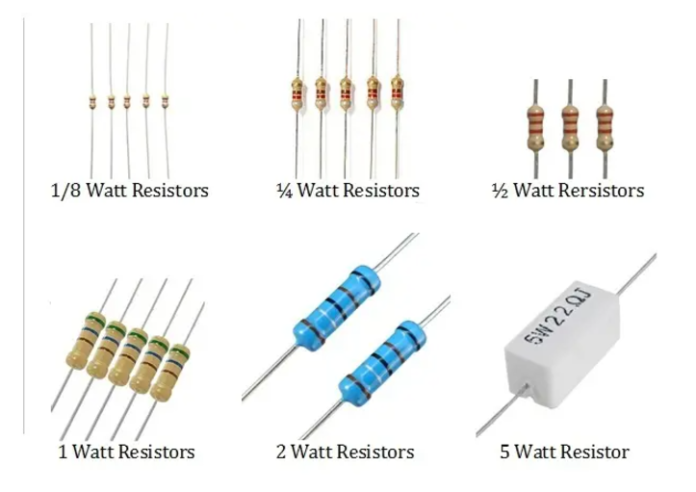

Các điện Trở Với Công Suất
Làm thế nào để xác định công suất của điện trở?
Công suất điện được đưa ra là P=V x I
Trong đó v là điện áp I là dòng điện Theo Định luật Ohm, ta có V = I × R
Trong đó R là điện trở Do đó P = I² × R Và P = V² / R
Do đó, công suất tiêu tán trong điện trở có thể được tính toán bằng bất kỳ phương trình chuẩn nào sau đây
Power P = V × I
P = I2 × R
P = V2 / R
Đây là ví dụ để tính toán định mức điện trở được sử dụng trong mạch điện. Hãy xem xét một mạch điện cấp nguồn cho đèn LED với điện áp nguồn là 12v và điện trở là 800 ohm. Bây giờ hãy tính điện trở có công suất bao nhiêu có thể sử dụng trong mạch điện?
Chúng ta biết V= 12v, R=800 ohm. Bây giờ tính dòng điện I=V/R=12/800 = 0,015=15 mA.
Do đó, công suất tiêu tán của điện trở được tính bằng P= 12x15x10-3 = 0,18 watt Do đó, phải sử dụng điện trở 1/4 watt ở đây. Sử dụng điện trở 1/8 watt sẽ làm hỏng mạch.
Điện Trở Công Suất
Điện trở được thiết kế để xử lý công suất cao được gọi là điện trở công suất.
Điện trở có công suất định mức tối thiểu 5W thuộc loại điện trở công suất.
Vật liệu được sử dụng để chế tạo điện trở công suất phải có tính dẫn nhiệt cao.
Điện trở công suất thường đi kèm với tản nhiệt, giúp chúng tiêu tán nhiệt hiệu quả.
Điện Trở Dây Quấn Công Suất
Điện trở dây quấn công suất rất phổ biến, nhưng cũng có thể được tìm thấy ở các loại khác.
Nếu sử dụng dây quấn dựa trên hợp kim Nichrome và được phủ bằng sơn men không dẫn điện phù hợp, chúng có thể chịu được nhiệt độ lên đến 4500°C.
Điện Trở Dạng Lưới (Grid Resistors)
Điện trở lưới được sử dụng để chịu được dòng điện lớn.
Chúng có thể chịu được dòng điện lên đến 500 Amps và giá trị điện trở thấp tới 0.04 Ω.
Cấu tạo của điện trở lưới bao gồm hai điện cực với các dải kim loại lớn kết nối giữa chúng theo dạng ma trận.
Ứng dụng:
Điện trở nối đất (Grounding resistors).
Điện trở phanh (Brake resistors).
Bộ lọc hài (Harmonic filters) cho các trạm biến áp điện.
Điện Trở Nước (Water Resistors)
Cấu tạo gồm các ống mang dung dịch nước muối với các điện cực được kết nối ở hai đầu ống.
Nồng độ của dung dịch nước muối quyết định giá trị điện trở.
Do sự hiện diện của nước trong ống, điện trở nước cung cấp dung lượng nhiệt lớn, dẫn đến khả năng tiêu tán công suất cao.
Điện Trở Công Suất SMD (SMD Power Resistors)
Điện trở công suất cũng có thể được sản xuất dưới dạng thiết bị gắn bề mặt (Surface Mounted Devices – SMD).
Do kích thước nhỏ, khả năng tiêu tán công suất của điện trở SMD thấp hơn so với điện trở dạng lưới và điện trở nước.
Thông Thường, Công Suất Tiêu Tán Của Điện Trở SMD
Điện trở SMD thường tiêu tán công suất ở mức vài Watt.
Phạm Vi Công Suất Tiêu Tán của Các Loại Điện Trở Công Suất:
Điện trở SMD: 5 W hoặc ít hơn
Dây Quấn Xoắn Ốc (Helical Wound): 50 W hoặc ít hơn
Dây Quấn Cạnh (Edge Wound): 3.5 KW hoặc ít hơn
Điện Trở Lưới (Grid Resistors): 100 KW hoặc ít hơn
Điện Trở Nước (Water Resistors): 500 KW hoặc ít hơn
Ứng Dụng của Điện Trở Công Suất
Điện trở công suất được sử dụng trong các ứng dụng yêu cầu tiêu tán công suất lớn. Một số ứng dụng phổ biến gồm:
Phanh động cơ trong đầu máy nặng và xe điện (trams):
Điện trở công suất được sử dụng trong hệ thống phanh động cơ của đầu máy và xe điện.
Khi đầu máy chạy với tốc độ cao, chúng có động năng rất lớn. Để dừng các phương tiện này, động năng được chuyển thành nhiệt.
Lượng nhiệt sinh ra, phụ thuộc vào vận tốc của đầu máy, có thể lên đến vài Kilowatt.
Hệ thống phanh đĩa thông thường không thể sử dụng vì dễ bị mài mòn. Do đó, phanh tái sinh hoặc điện trở công suất cao dạng lưới (Grid Resistors) được sử dụng trong các đầu máy.
Điện trở nối đất:
Điện trở công suất được sử dụng làm điện trở nối đất để giới hạn dòng điện sự cố, giảm điện áp cao và hoạt động như các rơ-le bảo vệ.
Các điện trở này có thể được định mức lên đến 8 Kilo Amps.
Điện trở tải (Load Resistors) trong tuabin và nguồn cung cấp điện liên tục (UPS):
Điện trở công suất được sử dụng làm điện trở tải.
Chúng có thể được thiết kế để cung cấp điện trở có thể điều chỉnh và tiêu tán công suất lên đến 6 Mega Watts.
Vì khả năng tiêu tán công suất rất cao, các điện trở tải này được trang bị hệ thống làm mát hiệu quả để kiểm soát nhiệt độ và ngăn ngừa sự cố cháy nổ.
Hiệu điện thế được ký hiệu là ΔV và được định nghĩa là sự chênh lệch về điện thế hoặc điện áp giữa hai điểm.
Nếu 𝑉𝐴 là điện thế tại điểm A và 𝑉𝐵 là điện thế tại điểm B, thì theo định nghĩa về hiệu điện thế:
∆VBA = VB – VA
Ví dụ, hãy xem xét điện trở R1 sau.
Xem Xét điện Trở R1
Điện thế đặt vào một đầu của điện trở (Điểm A) là 8 V và điện thế ở đầu kia của điện trở (Điểm B) là 5 V
Hiệu điện thế giữa hai điểm A và B là
VAB = 8 – 5 = 3 V.
Điều này cũng được gọi là Hiệu điện thế trên điện trở.
Dòng điện trong mạch điện chảy dưới dạng điện tích, trong khi điện thế không chảy hoặc di chuyển. Hiệu điện thế được áp dụng giữa hai điểm.
Đơn vị của hiệu điện thế giữa hai điểm là Volt. Volt được định nghĩa là hiệu điện thế trên một điện trở 1 Ohm (Ω) với dòng điện 1 Ampere chạy qua nó.
1 Volt = 1 Ampere×1 Ohm
V = I × R
Theo định luật Ohm, dòng điện chạy trong một mạch tuyến tính tỷ lệ thuận với hiệu điện thế đặt vào mạch. Do đó, nếu hiệu điện thế đặt vào mạch lớn hơn, thì dòng điện chạy trong mạch cũng sẽ lớn hơn.
Ví dụ, nếu một bên của điện trở 1 Ω có điện thế 8 V và bên kia có điện thế 2 V, thì hiệu điện thế giữa hai điện trở là 5 V. Dòng điện chạy qua điện trở là
I = V/R= 5V/1 Ω = 5 Amps.
Với cùng một điện trở 1 Ω, nếu hiệu điện thế tại một đầu được tăng từ 8 V lên 12 V và tại đầu kia tăng từ 2 V lên 4 V, thì hiệu điện thế qua điện trở lúc này là 8 V. Dòng điện chạy qua điện trở trong trường hợp này là 8 Ampe.
I = V/R= 8V/1 Ω = 8 Amps
Thông thường trong các mạch điện, thế năng thấp hơn được gọi là đất (earth) hoặc mát (ground). Giá trị này thường được coi là 0 V. Do đó, hiệu điện thế bằng với điện áp được áp dụng. Đất được coi là điểm chung trong một mạch. Việc tham chiếu đất hoặc mát làm điểm chung trong các mạch điện rất hữu ích để dễ dàng hiểu mạch hơn. Hiệu điện thế còn được gọi là điện áp.
Điện áp được nối tiếp trong mạch sẽ được cộng lại để tạo ra tổng điện áp trong mạch. Điều này có thể được quan sát trong kết nối các điện trở nối tiếp. Nếu V1, V2 và V3 được nối tiếp, thì tổng điện áp 𝑉t được tính bằng:
VT = V1 + V2 +V3.
Trong trường hợp các phần tử được kết nối song song, điện áp trên chúng bằng nhau. Điều này có thể được quan sát thấy trong hướng dẫn về điện trở song song.
VT = V1 = V2 = V3.
Ví dụ về Hiệu điện thế
Nếu 1500 Joules năng lượng tiềm năng được chuyển để di chuyển một điện tích 125 Coulombs giữa các cực của một pin, thì hiệu điện thế là:
∆E = 1500 J
Q = 125 C
Potential difference V = ∆E / C
V = 1500 / 125 = 12 Joules / Coulomb = 12 V
Xét một điện trở có điện trở 10 Ω. Một đầu của điện trở được kết nối với điện thế 15 V. Đầu kia của điện trở được kết nối với điện thế 5 V. Dòng điện chạy qua điện trở có thể được tính như sau
Xét Một điện Trở Có điện Trở 10 Ω
Hai cực của điện trở có hai hiệu điện thế khác nhau, tức là lần lượt 15 V và 5 V. Giả sử hai cực đó là A và B. Do đó, điện thế tại A là Va=15V và điện thế tại B là vB = 5V . Khi đó, hiệu điện thế giữa A và B chính là điện áp trên điện trở.
VAB = VA – VB = 15 – 5 = 10 V.
Sau đó, dòng điện chạy qua điện trở có thể được tính toán bằng định luật Ohm như sau
I = VAB / R = 10 / 10 = 1 Amps.
Mạch Chia Điện Áp
Các điện trở được kết nối nối tiếp được sử dụng để tạo ra một mạch chia điện áp. Mạch chia điện áp là một mạch tuyến tính mà điện áp đầu ra là một phần của điện áp đầu vào.
Một mạch chia điện áp đơn giản với 2 điện trở được minh họa như sau.
Mạch Chia Điện Áp
Hiệu điện thế trên mỗi điện trở trong mạch nối tiếp phụ thuộc vào giá trị của điện trở. Nguyên tắc của mạch chia điện áp là tạo ra một điện áp bằng một phần của điện áp đầu vào.
Mạch sau đây được sử dụng để minh họa nguyên tắc chia điện áp cho nhiều điện áp đầu ra.
Nguyên Tắc Chia điện áp Cho Nhiều điện áp đầu Ra.
Ở đây các điện trở R1, R2, R3 và R4 được mắc nối tiếp. Điện áp đầu ra trên mỗi điện trở được tham chiếu đến một điểm chung P. Giả sử điện trở tương đương của các điện trở mắc nối tiếp là RT. Khi đó RT = R1 + R2 + R3 + R4.
Giả sử hiệu điện thế giữa các điện trở lần lượt là VR1, VR2, VR3 và VR4 đối với R1, R2, R3 và R4. Khi đó mạch điện trên có thể tạo ra 4 điện áp khác nhau là các phân số của điện áp cung cấp V.
Công thức chia điện áp
Giá trị điện áp đầu ra trong mạch chia điện áp thông thường được tính như sau
Công Thức Chia điện áp
Ở đây Vin là điện áp cung cấp. I là dòng điện trong mạch chạy qua cả hai điện trở
Giả sử VR1 là độ sụt áp trên điện trở R1 và VR2 là độ sụt áp trên điện trở R2. Khi đó tổng các độ sụt áp riêng lẻ này bằng tổng điện áp trên mạch, tức là điện áp cung cấp Vin.
Vin = VR1 + VR2
Các phương trình tính toán độ giảm điện áp riêng lẻ trên mỗi điện trở có thể được tính toán từ định luật Ohm.
VR1 = I × R1
And VR2 = I × R2
Nhưng điện áp trên điện trở R2 là VOUT.
Do đó VOUT = I × R2
Do đó từ các phương trình 1, 2 và 3
Vin = I × R1 + I × R2 = I × (R1 + R2)
Nhưng giá trị dòng điện I theo điện áp đầu ra có thể được viết như sau bằng cách sử dụng phương trình 4.
I = VOUT / R2
Sử dụng các phương trình 5 và 6
VOUT = Vin × (R¬2 / R1 + R2)
Do đó VOUT = VIN × R2/(R1+R2)
Trong trường hợp mạch chia điện áp có nhiều đầu ra, điện áp đầu ra có thể được tính toán bằng công thức dưới đây.
Mạch Chia điện áp Có Nhiều đầu Ra
VX = V × (RX / REQ)
Trong đó VX là điện áp cần tìm. RX là tổng điện trở trên điện áp đầu ra.
Các giá trị có thể có của RX là:
R1 giữa P và P1
R1 + R2 giữa P và P2
R1 + R2 + R3 giữa P và P3
R1 + R2 + R3 + R4 giữa P và P4.
REQ là điện trở tương đương của điện trở trong kết nối nối tiếp
REQ = R1 + R2 + R3 + R4
V là điện áp cung cấp. Do đó, điện áp đầu ra có thể là
V1 = V × R1 / REQ
V2 = V ×(R1 + R2) / REQ
V3 = V × (R1 + R2 + R3) / REQ
V4 = V × (R1 + R2 + R3 + R4) / REQ = V
Ví dụ về bộ chia điện áp
Hãy xem xét mạch chia điện áp sau.
Ví Dụ Về Bộ Chia điện áp
Nó bao gồm ba điện trở được kết nối nối tiếp để tạo ra hai điện áp đầu ra. Điện áp cung cấp là 240 V.
Giá trị của điện trở là R1 = 10 Ω, R2 = 20 Ω và R3 = 30 Ω.
Do đó điện trở tương đương của mạch là
REQ = R1 + R2 + R3 = 10 + 20 + 30 = 60 Ω.
Bây giờ hai điện áp đầu ra có thể được tính toán như sau
Vout1 = V × (R2 + R3) / REQ
Vout1 = 240 × (20 + 30) / 60
Vout1= 200 V.
Vout2 = V× R3 / REQ
Vout2= 240 × 30 / 60
Vout2 = 120 V.
Dòng điện trong mạch là
I = V / REQ = 240 / 60 = 4 Amps.
Do đó, điện áp riêng lẻ giảm trên mỗi điện trở có thể được tính như sau
VR1 = I × R1 = 4 × 10 = 40 V.
VR2 = I × R2 = 4 × 20 = 80 V.
VR3 = I × R3 = 4 ×30 = 120 V.
Ứng dụng của Mạch Chia Điện Áp
Các điện trở nối tiếp sẽ tạo thành các mạch chia điện áp. Nguyên tắc chia điện áp là cơ sở để chế tạo chiết áp (potentiometer), hoạt động như một bộ điều chỉnh điện áp đơn giản.
Mạch chia điện áp được sử dụng trong các mạch cảm biến. Các cảm biến thường được sử dụng nhất dưới dạng mạch chia điện áp là nhiệt điện trở (thermistors) và điện trở phụ thuộc ánh sáng (Light Dependent Resistors – LDR).
Có rất nhiều loại điện trở khác nhau. Để xác định hoặc tính toán giá trị điện trở, cần có một hệ thống đánh dấu. Mã màu điện trở là một cách để biểu thị giá trị của điện trở cùng với độ dung sai. Mã màu điện trở được sử dụng để biểu thị giá trị điện trở. Các tiêu chuẩn mã màu cho điện trở được định nghĩa trong tiêu chuẩn quốc tế IEC 60062. Tiêu chuẩn này mô tả mã màu cho các điện trở có chân dẫn trục và mã số cho các điện trở SMD.
Mã Màu Điện Trở
Có nhiều dải màu để biểu thị giá trị điện trở. Chúng cũng chỉ ra độ dung sai, độ tin cậy và tỷ lệ hỏng hóc. Số lượng dải màu thay đổi từ 3 đến 6 dải. Đối với mã 3 dải, hai dải đầu tiên chỉ giá trị của điện trở, và dải thứ ba đóng vai trò là hệ số nhân.
Mã Màu Điện Trở 3 Vạch (Three Band Resistor Color Code)
Mã màu điện trở ba dải rất hiếm khi được sử dụng. Dải màu đầu tiên từ bên trái biểu thị chữ số quan trọng thứ nhất của giá trị điện trở. Dải thứ hai biểu thị chữ số quan trọng thứ hai. Dải thứ ba biểu thị hệ số nhân. Độ dung sai của điện trở ba dải thường là 20%. Bảng mã màu tương ứng với điện trở ba dải được hiển thị dưới đây.
Mã Màu Điện Trở Ba Vạch
Ví dụ, nếu màu trên điện trở theo thứ tự Vàng, Tím và Đỏ từ trái sang, thì điện trở có thể được tính như sau
47× 102± 20 %. This is 4.7 KΩ± 20%.
Điều này có nghĩa là giá trị điện trở nằm trong khoảng từ 3760Ω đến 5640Ω.
Mã Màu Điện Trở 4 Vạch
Mã màu 4 vạch là cách biểu diễn phổ biến nhất trên các điện trở.
Hai vòng đầu tiên từ bên trái được sử dụng để biểu thị chữ số có nghĩa thứ nhất và thứ hai của giá trị điện trở.
Vòng thứ ba được sử dụng để biểu thị hệ số nhân.
Vòng thứ tư được sử dụng để biểu thị độ dung sai.
Có một khoảng cách đáng kể giữa vòng thứ ba và vòng thứ tư. Khoảng cách này giúp xác định được hướng đọc. Bảng mã màu cho điện trở 4 vòng được hiển thị như sau.
Mã Màu Điện Trở 4 Vạch
Ví dụ, nếu màu trên điện trở bốn dải theo thứ tự Xanh lục, Đen, Đỏ và Vàng thì giá trị điện trở được tính là 50 * 104± 2 % = 500KΩ± 2%.
Mã Màu Điện Trở 5 Vòng
Điện trở có độ chính xác cao có thêm một vòng để biểu thị giá trị có nghĩa thứ ba của điện trở. Các vòng còn lại biểu thị giống như mã màu điện trở 4 vòng.
Ba vòng đầu tiên được sử dụng để biểu thị ba chữ số có nghĩa đầu tiên của giá trị điện trở.
Vòng thứ tư và thứ năm lần lượt được sử dụng để biểu thị hệ số nhân và độ dung sai.
Có một trường hợp ngoại lệ khi vòng thứ tư là màu vàng hoặc bạc. Trong trường hợp này:
Hai vòng đầu tiên biểu thị hai chữ số có nghĩa của điện trở.
Vòng thứ ba được sử dụng để biểu thị hệ số nhân.
Vòng thứ tư được sử dụng để biểu thị độ dung sai.
Vòng thứ năm được sử dụng để biểu thị hệ số nhiệt độ với đơn vị ppm/K.
Bảng mã màu cho điện trở 5 vòng được hiển thị như sau.
Mã Màu Điện Trở 5 Vòng
Ví dụ, nếu màu sắc trên điện trở năm dải theo thứ tự Đỏ, Xanh lam, Đen, Cam và Xám thì giá trị điện trở được tính là 260×103± 0,05 = 260 KΩ ± 0,05%.
Mã Màu Điện Trở 6 Vòng
Trong trường hợp điện trở có độ chính xác cao, có thêm một vòng để biểu thị hệ số nhiệt độ.
Các vòng còn lại tương tự như điện trở 5 vòng.
Màu phổ biến nhất cho vòng thứ sáu là màu đen, biểu thị hệ số nhiệt độ 100ppm/K.
Điều này có nghĩa là khi nhiệt độ thay đổi 100°C, giá trị điện trở có thể thay đổi 0,1%.
Thông thường, vòng thứ sáu biểu thị hệ số nhiệt độ. Nhưng trong một số trường hợp, vòng này có thể biểu thị độ tin cậy và tỷ lệ hỏng hóc.
Bảng mã màu cho điện trở 6 vòng được hiển thị như sau.
Mã Màu Điện Trở 6 Vòng
Ví dụ, nếu màu sắc trên điện trở sáu dải theo thứ tự Cam, Xanh lá, Trắng, Xanh lam, Vàng và Đen thì điện trở được tính là 359 ×106± 5% 100 ppm/K = 359MΩ± 5% 100 ppm/K.
Mã hóa chữ cái dung sai cho điện trở
Mã chữ cái cho dung sai được hiển thị bên dưới
B = 0.1%
C = 0.25 %
D = 0.5 %
F = 1 %
G = 2 %
J = 5 %
K = 10 %
M = 20 %
K và M không nên nhầm lẫn với kilo và mega Ohm
Mã điện trở SMD
Có ba loại hệ thống mã hóa được sử dụng để đánh dấu điện trở SMD. Chúng là
Mã hóa ba chữ số
Mã hóa bốn chữ số
Mã hóa E96
Mã Hóa Ba Chữ Số
Trong mã hóa ba chữ số, hai số đầu tiên biểu thị giá trị có nghĩa của điện trở, và số thứ ba biểu thị hệ số nhân, chẳng hạn 10 nếu chữ số là 1, 100 nếu chữ số là 2 hoặc 1000 nếu chữ số là 3, và cứ tiếp tục như vậy.
Một điện trở SMD mã hóa ba chữ số được hiển thị bên dưới.
Mã Hóa Ba Chữ Số
Một số ví dụ về mã ba chữ số là
450 = 45 * 100 = 45 Ω
221 = 22 * 101 = 220 Ω
105 = 10 * 105 = 1 MΩ
Nếu điện trở nhỏ hơn 10Ω thì chữ R được sử dụng để chỉ vị trí của dấu thập phân. Ví dụ
3R3 = 3.3Ω
47R = 47 Ω
Mã Hóa Bốn Chữ Số
Đối với các điện trở có độ chính xác cao hơn, một mã gồm bốn chữ số được đánh dấu trên chúng. Cách tính toán tương tự như mã hóa ba chữ số. Ba số đầu tiên biểu thị giá trị có nghĩa của điện trở, và số thứ tư biểu thị hệ số nhân.
Một điện trở SMD mã hóa bốn chữ số được hiển thị bên dưới.
Mã Hóa Bốn Chữ Số
Một số ví dụ trong hệ thống này là
4700 = 470 * 100 = 470 Ω
1001 = 100 * 101 = 1 KΩ
7992 = 799 * 102 = 79.9 KΩ
Đối với điện trở nhỏ hơn 100 Ω, R được sử dụng để chỉ vị trí của dấu thập phân. Ví dụ
15R0 = 15.0 Ω
E series
Hiệp hội Các ngành Công nghiệp Điện tử (EIA) đã quy định một hệ thống giá trị ưu tiên tiêu chuẩn cho các điện trở, được gọi là E series. Tiêu chuẩn quốc tế IEC 60063 định nghĩa các dãy số ưu tiên trong điện trở (và cả tụ điện, cuộn cảm và điốt Zener). Hệ thống mã hóa dựa trên giá trị dung sai và các E series khác nhau bao gồm:
E3: Dung sai 50%
E6: Dung sai 20%
E12: Dung sai 10%
E24: Dung sai 5%
E48: Dung sai 2%
E96: Dung sai 1%
E192: Dung sai 0.5%, 0.25%, 0.1% và cao hơn
Mã hóa E3 không còn được sử dụng và mã hóa E6 rất hiếm khi được sử dụng.
Hệ thống mã hóa E96 được sử dụng cho các điện trở có độ chính xác cao với dung sai 1%.
Có một hệ thống mã hóa riêng biệt trong hệ thống ký hiệu EIA E96. Hệ thống này sử dụng ba ký tự để đánh dấu:
Hai ký tự đầu là chữ số biểu thị ba chữ số có nghĩa của giá trị điện trở.
Ký tự thứ ba là một chữ cái dùng để biểu thị hệ số nhân.
Ký hiệu EIA E96 trên một điện trở SMD là
E Series
Sơ đồ mã EIA 96 cho các hệ số nhân được hiển thị bên dưới
Sơ đồ Mã Eia 96
Sơ đồ mã EIA 96 cho các giá trị điện trở quan trọng được hiển thị bên dưới
Trong công nghệ hiện đại, việc kiểm soát dòng điện là rất quan trọng để đảm bảo mọi thứ vận hành trơn tru. Nếu dòng điện quá cao, các linh kiện có thể bị quá nhiệt, hư hỏng hoặc hệ thống có thể sụp đổ. Đó là lúc điện trở trở nên hữu ích. Các thành phần thụ động, đơn giản này giúp quản lý và hạn chế dòng điện, ngăn ngừa quá tải và cung cấp một giải pháp đáng tin cậy.
Để hiểu rõ hơn về điện trở, chúng ta sẽ phân tích từng phần, khám phá các loại điện trở khác nhau và tìm hiểu vai trò của chúng trong các ứng dụng điện tử khác nhau. Cho dù bạn đang tìm kiếm sự kiểm soát chính xác, nhạy cảm với nhiệt độ hay bảo vệ chống lại xung điện, việc hiểu các loại điện trở này là chìa khóa để giải quyết các vấn đề liên quan đến dòng điện trong thiết kế mạch.
Điện Trở Là Gì?
Trong phần này, chúng ta sẽ tìm hiểu về điện trở và khám phá các vật liệu được sử dụng trong điện trở.
Điện trở điện có thể được định nghĩa là sự cản trở dòng chảy của các electron qua một vật dẫn. Trong trường hợp này, vật dẫn chính là điện trở, được làm từ nhiều loại vật liệu như thủy tinh, mica, cao su và gỗ.
Để tính toán điện trở điện, chúng ta sử dụng đơn vị Ohm (Ω) và công thức sau đây:
V = IR
V = Điện áp
I = Dòng điện
R = Điện trở
Định luật Ohm cho biết rằng dòng điện chạy qua một vật dẫn tỉ lệ thuận với hiệu điện thế đặt vào hai đầu của nó và tỉ lệ nghịch với điện trở của nó.
Nói cách đơn giản hơn, càng áp dụng nhiều điện áp, dòng điện càng lớn. Tuy nhiên, một vật dẫn dày hơn sẽ cung cấp ít điện trở hơn đối với dòng điện.
Tất Cả Về Điện Trở
Điện Trở Là Gì?
Sau khi đã tìm hiểu những khái niệm cơ bản về điện trở, hãy xem xét chi tiết hơn về điện trở, lý do nó được sử dụng và nơi nó được áp dụng.
Điện trở là một linh kiện điện tử thụ động, được thiết kế để tạo ra một mức điện trở cụ thể trong mạch.
Thông thường, nó được làm từ vật liệu có tính chất cản trở dòng điện, quấn quanh một lõi bằng gốm hoặc thủy tinh.
Hai đầu của vật liệu điện trở được kết nối với hai dây dẫn, sau đó được gắn vào mạch điện.
Điện trở hoạt động bằng cách khiến các electron va chạm với các nguyên tử của vật liệu điện trở, ngăn chặn một phần năng lượng điện và chuyển đổi nó thành năng lượng nhiệt. Điều này dẫn đến một sự sụt áp qua điện trở.
Giờ đây khi chúng ta đã hiểu điện trở là gì và cách nó hoạt động, bạn có thể tò mò về các ứng dụng của nó. Mặc dù điện trở chủ yếu được sử dụng trong các mạch điện tử, dưới đây là một số ví dụ về tính đa dụng của chúng trong các ứng dụng khác nhau:
Giới Hạn Dòng Điện: Điện trở trong mạch giúp kiểm soát lượng dòng điện chảy qua.
Chia Điện Áp: Điện trở có thể được sử dụng để chia nhỏ điện áp thành các thành phần nhỏ hơn.
Đặt Giới Hạn Thời Gian: Trong các mạch có tụ điện hoặc cuộn cảm, điện trở giúp xác định hằng số thời gian của mạch, ảnh hưởng đến phản hồi của nó với các thay đổi tín hiệu đầu vào.
Cung Cấp Nhiệt: Trong các thiết bị như máy sưởi và máy nướng bánh, điện trở chuyển đổi năng lượng điện thành nhiệt.
Phân Loại Điện Trở
Trong phần này, chúng ta sẽ khám phá các phân loại và loại điện trở khác nhau cũng như hiểu các khả năng và đặc điểm riêng của từng loại.
Mặc dù điện trở có nhiều hình dạng, kích thước và vật liệu khác nhau, chúng được chia thành hai nhóm chính:
Điện Trở Tuyến Tính (Linear Resistors)
Loại điện trở này gây ra một sự sụt áp mỗi khi dòng điện chạy qua. Chúng duy trì mối quan hệ nhất quán giữa điện áp và dòng điện, với độ dung sai tăng khoảng 20%.
Tuy nhiên, sự thay đổi về nhiệt độ và điện áp có thể làm thay đổi giá trị của chúng.
Điện Trở Cố Định (Fixed Resistors): Loại điện trở này có giá trị cố định không thể thay đổi và được sử dụng rộng rãi trong các ứng dụng điện tử.
Điện Trở Biến Đổi (Variable Resistors): Ngược lại, loại này có thể điều chỉnh được và giá trị có thể thay đổi thông qua một cơ chế vật lý như núm xoay hoặc tay cầm.
Điện Trở Phi Tuyến
Khác với điện trở tuyến tính, dòng điện chạy qua điện trở phi tuyến và các thay đổi được áp dụng bởi nhiệt độ hoặc điện áp. Ngoài ra, điện trở phi tuyến không thay đổi theo Định luật Ohm.
Các Loại Điện Trở Khác Nhau
Điện Trở Chính Xác (Precision Resistors)
Điện trở chính xác nổi bật nhờ độ ổn định và độ chính xác cao trong giá trị điện trở, thường có độ dung sai chặt chẽ từ ±0.01% đến ±1%. Chúng thuộc nhóm điện trở tuyến tính và cố định.
Đây là lựa chọn lý tưởng cho các mạch đòi hỏi hiệu suất ổn định và biên độ lỗi thấp, đặc biệt trong các thiết bị y tế và phòng thí nghiệm.
Ngoài ra, tùy thuộc vào ứng dụng, các điện trở này chịu được công suất từ thấp đến trung bình, nằm trong khoảng từ 0.1W đến 1W. Vật liệu được sử dụng nhằm giảm hệ số nhiệt, đảm bảo giá trị điện trở thay đổi tối thiểu khi nhiệt độ thay đổi.
Nhờ đó, chúng giảm nhu cầu hiệu chỉnh thường xuyên, trở thành một giải pháp hiệu quả về chi phí cho các hệ thống điện tử hiệu suất cao.
Điện Trở Màng Mỏng (Thin-Film Resistors)
Điện trở màng mỏng được đặc trưng bởi một lớp vật liệu điện trở cực kỳ chính xác được lắng đọng bằng phương pháp bay hơi trên bề mặt cách điện. Chúng thường được làm từ thủy tinh hoặc gốm và có độ dày chỉ vài nanomet. Điều này cho phép kiểm soát chặt chẽ giá trị điện trở, làm cho chúng phù hợp với các ứng dụng trong điện tử âm thanh, thiết bị đo lường, và mạch tần số cao.
Các điện trở màng mỏng cung cấp độ ổn định tuyệt vời theo thời gian và nhiệt độ, với hệ số nhiệt thấp (TCR), đảm bảo hoạt động ổn định ngay cả khi có sự dao động. Điều này cho phép điều chỉnh chính xác giá trị điện trở trong quá trình sản xuất, đảm bảo độ chính xác cao trong các ứng dụng điện tử đòi hỏi khắt khe.
Điện Trở Màng Dày (Thick Film Resistors)
Điện trở màng dày khác biệt với các loại khác chủ yếu ở phương pháp chế tạo và độ dày của lớp vật liệu. Một lớp keo làm từ vật liệu dẫn điện được in lên một đế gốm, tạo ra một màng dày hơn, được đo bằng micromet.
Chúng cung cấp khả năng chịu công suất cao hơn, lên đến 2W, và có chi phí thấp hơn, làm cho chúng được sử dụng rộng rãi trong các ứng dụng điện tử tiêu dùng và ô tô.
Tuy nhiên, điện trở màng dày có hệ số nhiệt cao hơn, khoảng ±100 ppm/°C, nghĩa là giá trị điện trở của chúng thay đổi nhiều hơn khi nhiệt độ thay đổi.
Mặc dù không chính xác bằng điện trở màng mỏng, điện trở màng dày vượt trội trong các ứng dụng công suất cao nhờ vào cấu trúc bền vững và khả năng chịu nhiệt cao.
Điện trở quấn dây
Điện Trở Quấn Dây
Điện trở dây quấn được chế tạo bằng cách quấn một sợi dây kim loại, thường làm từ hợp kim như nickel-chromium hoặc tungsten, quanh một lõi bằng gốm hoặc sợi thủy tinh. Thiết kế này cho phép đường kính và chiều dài của dây quyết định giá trị điện trở.
Điện trở dây quấn rất bền và có thể hoạt động trong điều kiện nhiệt độ khắc nghiệt mà không có thay đổi đáng kể về điện trở.
Khả năng tản nhiệt tuyệt vời khiến chúng phù hợp với các ứng dụng như nguồn điện, bộ điều khiển động cơ, và các thiết bị cần dòng điện lớn.
Mặc dù kích thước lớn, điện trở dây quấn được đánh giá cao nhờ độ tin cậy, độ nhiễu thấp, và sự ổn định với độ dung sai chỉ ±1%.
Điện Trở Màng Carbon
Điện Trở Màng Carbon
Được sản xuất bằng cách lắng đọng một lớp carbon lên nền gốm, các điện trở này có chi phí thấp và được sử dụng rộng rãi. Thường được tìm thấy trong các thiết bị điện tử thông dụng như radio và tivi.
Điện trở màng carbon cung cấp độ ổn định nhiệt độ, với hệ số nhiệt khoảng ±200 ppm/°C.
Chúng thuộc loại điện trở tuyến tính và cố định, với khả năng chịu công suất từ 0.125W đến 2W, phù hợp với các ứng dụng công suất thấp đến trung bình. Điện trở màng carbon cũng có khả năng giảm nhiễu tốt, mặc dù không hiệu quả bằng các điện trở dựa trên kim loại, và có khả năng chống chịu các yếu tố môi trường như độ ẩm.
Điện Trở Oxit Kim Loại
Điện trở oxit kim loại tạo ra điện trở bằng cách sử dụng một lớp oxit kim loại mỏng như oxit thiếc, được lắng đọng lên một lõi gốm. Phương pháp này cải thiện độ ổn định nhiệt độ và tăng khả năng chịu công suất, lên đến 5W.
Điện trở oxit kim loại được đánh giá cao nhờ khả năng chịu được điện áp cao và nhiệt độ khắc nghiệt, làm cho chúng phù hợp với các thiết bị công nghiệp và mạch điện công suất lớn.
Hệ số nhiệt của chúng vào khoảng ±300 ppm/°C. Ngoài ra, chúng cũng thuộc loại điện trở tuyến tính và cố định, với khả năng chống ăn mòn tốt hơn so với điện trở dựa trên carbon, đảm bảo độ bền lâu dài trong môi trường khắc nghiệt.
Biến trở
Biến Trở
Varistors, hay còn gọi là điện trở phụ thuộc điện áp, có đặc tính độc đáo khi điện trở của chúng thay đổi đáng kể theo điện áp áp dụng. Ở điện áp thấp, điện trở rất cao, nhưng khi điện áp tăng, điện trở giảm đáng kể, bảo vệ mạch khỏi các xung điện áp. Varistors thường được sử dụng trong các thiết bị bảo vệ xung, nguồn điện và hệ thống bảo vệ chống sét. Các thành phần này thường được làm từ vật liệu oxit kim loại và có thể chịu được công suất lớn, lên đến hàng trăm watt. Điện áp kẹp, nơi điện trở bắt đầu giảm, thay đổi tùy theo thiết kế, nhưng giá trị thông thường nằm trong khoảng từ 10V đến 1000V. Varistors rất hiệu quả trong việc bảo vệ các thiết bị điện tử nhạy cảm khỏi điện áp thoáng qua do xung nguồn hoặc sét đánh.
Magneto Resistors (Điện Trở Phụ Thuộc Từ Trường)
Magneto resistors thay đổi điện trở của chúng để phản ứng với từ trường, làm cho chúng trở thành lựa chọn lý tưởng cho các ứng dụng cảm biến. Những điện trở này thường được sử dụng trong các hệ thống ô tô như hệ thống chống bó cứng phanh (ABS) và thiết bị công nghiệp để phát hiện vị trí hoặc tốc độ. Sự thay đổi điện trở tỉ lệ thuận với cường độ từ trường, cho phép đo lường chính xác. Magneto resistors thường được chế tạo từ vật liệu bán dẫn như indium antimonide hoặc permalloy. Chúng có độ ổn định nhiệt tốt, nhiễu thấp và hoạt động đáng tin cậy trong môi trường khắc nghiệt. Công suất định mức của chúng thường thấp, khoảng từ 0.1W đến 0.5W. Các điện trở này rất quan trọng trong các ứng dụng yêu cầu cảm biến không tiếp xúc và độ tin cậy cao.
Thermistors (Điện Trở Nhạy Cảm Nhiệt)
Thermistors là điện trở nhạy cảm với nhiệt độ, với điện trở thay đổi mạnh khi nhiệt độ thay đổi. Có hai loại thermistor: NTC (Negative Temperature Coefficient), trong đó điện trở giảm khi nhiệt độ tăng và PTC (Positive Temperature Coefficient), trong đó điện trở tăng khi nhiệt độ tăng. Thermistors được sử dụng rộng rãi trong cảm biến nhiệt độ, như trong hệ thống HVAC, cảm biến nhiệt ô tô và thiết bị điện tử tiêu dùng. NTC thermistors được ưa chuộng để đo nhiệt độ chính xác, trong khi PTC thermistors thường được sử dụng trong bảo vệ mạch, vì điện trở tăng có thể hạn chế dòng điện khi nhiệt độ vượt mức.
Điện trở phụ thuộc ánh sáng (LDR)
Điện Trở Phụ Thuộc ánh Sáng (ldr)
Điện trở phụ thuộc ánh sáng thay đổi giá trị điện trở dựa trên cường độ ánh sáng; khi cường độ ánh sáng tăng, điện trở giảm. Điều này làm cho chúng hữu ích trong các ứng dụng nhạy cảm với ánh sáng như hệ thống chiếu sáng tự động, bộ theo dõi năng lượng mặt trời, và đồng hồ đo ánh sáng trong máy ảnh. Chúng còn được gọi là photoresistors vì được chế tạo từ vật liệu bán dẫn cadmium sulfide, chất này phản ứng với photon.
Các điện trở này có công suất hoạt động từ 0.1W đến 0.5W. Mặc dù thời gian phản hồi phụ thuộc vào điều kiện ánh sáng, LDRs được đánh giá cao nhờ dễ sử dụng, chi phí thấp và hiệu quả trong các nhiệm vụ cảm biến ánh sáng.
Fusible Resistors (Điện Trở Cầu Chì)
Điện trở cầu chì kết hợp chức năng của điện trở và cầu chì, được thiết kế để giới hạn dòng điện trong điều kiện bình thường và ngắt mạch trong trường hợp quá tải. Những điện trở này thường được sử dụng trong nguồn điện, tivi, và các thiết bị điện tử khác cần bảo vệ khỏi ngắn mạch hoặc dòng điện quá mức.
Điện trở cầu chì được chế tạo từ các vật liệu có thể chịu được nhiệt trong điều kiện hoạt động bình thường nhưng sẽ tan chảy dưới dòng điện cao, làm ngắt mạch. Công suất định mức có thể thay đổi từ 0.5W đến 5W. Khi điện trở “cháy,” nó cần được thay thế, giống như một cầu chì, đảm bảo bảo vệ các thành phần nhạy cảm trong mạch.
Câu Hỏi Thường Gặp (FAQs):
Các vật liệu khác nhau được sử dụng trong điện trở là gì?
Điện trở có thể được làm từ nhiều loại vật liệu như thủy tinh, mica, cao su, gỗ, và gốm. Những vật liệu này quyết định các đặc tính của điện trở, bao gồm giá trị điện trở và khả năng tản nhiệt.
Điện trở hoạt động như thế nào trong mạch điện tử?
Điện trở giới hạn dòng điện bằng cách gây ra các va chạm giữa electron và nguyên tử trong vật liệu điện trở. Điều này làm giảm dòng điện và có thể tạo ra sự sụt áp, ảnh hưởng đến hành vi của mạch.
Các loại điện trở chính là gì?
Điện trở được phân loại chủ yếu thành loại tuyến tính (cố định và biến đổi) và loại phi tuyến. Điện trở tuyến tính duy trì mối quan hệ không đổi giữa điện áp và dòng điện, trong khi điện trở phi tuyến có giá trị thay đổi theo điện áp hoặc nhiệt độ.
Các ứng dụng phổ biến của điện trở là gì?
Điện trở được sử dụng để giới hạn dòng điện, chia điện áp, đặt giới hạn thời gian và tạo nhiệt. Chúng rất cần thiết trong các thiết bị như nguồn điện, máy sưởi và bộ điều chỉnh điện áp trong các mạch điện tử khác nhau.
Bài viết này giới thiệu về điện trở, một thành phần không thể thiếu trong các mạch điện tử, nhấn mạnh vai trò của nó trong việc kiểm soát dòng điện và chuyển đổi năng lượng, chẳng hạn như trong bóng đèn. Nó giải thích về các ký hiệu khác nhau của điện trở, sự cần thiết của điện trở để điều chỉnh dòng điện nhằm tránh hư hỏng các thành phần, và các yếu tố ảnh hưởng đến việc lựa chọn điện trở bao gồm giá trị điện dung và điện áp hoạt động.
Điện Trở Là Gì?
Điện trở là một thành phần cơ bản được sử dụng trong tất cả các mạch điện tử. Đây là một phần tử thụ động, cản trở dòng chảy của electron, do đó, chỉ cho phép một lượng dòng điện nhất định đi qua nó. Phần dòng điện còn lại được chuyển hóa thành nhiệt.
Điện Trở Là Gì
Nguyên lý hoạt động của bóng đèn là dòng điện được truyền qua dây tóc, thường là tungsten, vốn là một điện trở. Năng lượng này được chuyển đổi và phát ra dưới dạng ánh sáng và nhiệt.
Ký Hiệu Điện Trở
Thông thường, có hai tiêu chuẩn được sử dụng để biểu diễn ký hiệu của điện trở, đó là: Viện Kỹ sư Điện và Điện tử (IEEE) và Ủy ban Kỹ thuật Điện Quốc tế (IEC).
The Iec Symbol
Ký hiệu IEEE của điện trở là một đường gấp khúc, như được minh họa trong hình dưới đây.
The IEC symbol
The Iec Symbol
Tại Sao Điện Trở Được Sử Dụng Trong Mạch Điện?
Hãy cùng lấy một ví dụ để trả lời câu hỏi này.
Xét một đèn LED được kết nối với một pin 9V. Giả sử dòng điện tối đa mà đèn LED chịu được là 3mA.
Nếu có một điện trở được kết nối giữa đèn LED và pin, đèn LED sẽ sáng bình thường.
Nếu không có điện trở giữa đèn LED và pin, đèn LED vẫn sáng nhưng sau một thời gian sẽ bị nóng lên rất nhiều. Điều này xảy ra do dòng điện lớn hơn (hơn 30mA) đi qua đèn LED.
Do đó, điện trở là cần thiết để kiểm soát dòng điện.
Điện trở trong mạch có thể được sử dụng cho nhiều mục đích, ví dụ như:
Điều chỉnh mức điện áp.
Cấp điện áp chênh lệch (bias) cho các thành phần hoạt động.
Chia mức điện áp, v.v.
Điện Trở Được Làm Từ Gì?
Điện trở được chế tạo từ các thanh gốm phủ kim loại hoặc oxit kim loại.
Lớp phủ này quyết định giá trị điện trở của điện trở.
Nếu lớp phủ dày hơn, giá trị điện trở sẽ thấp hơn.
Điện Trở Là Gì?
Điện trở là đặc tính của điện trở dùng để cản trở dòng điện. Hãy tìm hiểu điều này một cách rõ ràng.
Thông thường, các vật liệu được chia thành hai loại: dẫn điện và cách điện.
Vật dẫn điện cho phép dòng điện chạy qua nhờ có các electron tự do.
Vật cách điện không có electron tự do và ngăn cản sự chuyển động của các electron. Lực cản này được gọi là điện trở.
Các loại điện trở khác nhau được chế tạo từ các thành phần khác nhau. Do đó, điện trở có thể được định nghĩa là lực cản mà vật liệu tạo ra đối với dòng điện.
Cách Tính Điện Trở
Cơ chế dòng năng lượng qua vật dẫn có thể được mô tả như sau:
Trong sự hiện diện của nguồn năng lượng, các phần tử thụ động như điện trở luôn hấp thụ năng lượng, và dòng điện qua chúng sẽ luôn chảy từ nơi có thế năng cao đến nơi có thế năng thấp.
Nếu áp dụng cùng một sự chênh lệch điện áp giữa hai đầu của hai vật dẫn khác nhau nhưng có hình dạng giống nhau (như thanh đồng và thanh thủy tinh), dòng điện tạo ra sẽ khác nhau. Đặc tính này của vật dẫn, gây ra sự khác biệt về dòng điện, chính là điện trở.
Định nghĩa về điện trở có thể được suy ra từ Định luật Ohm dưới dạng lý thuyết điện từ hoặc liên tục:
J=σE
Trong đó,
σ là độ dẫn điện của vật liệu dẫn.
E là điện trường phát triển dọc theo chiều dài của vật dẫn do dòng năng lượng điện qua nó.
Nếu
V là điện áp rơi trên vật dẫn và L là chiều dài vật dẫn:
𝐸=𝑉/𝐿
Mật độ dòng điện J là kết quả của dòng năng lượng điện qua vật dẫn.
Nếu I là dòng điện chạy qua vật dẫn và A là diện tích mặt cắt ngang của vật dẫn, thì theo định nghĩa về mật độ dòng điện:
J=I/A
Bây giờ kết hợp các phương trình 1, 2 và 3
I/A = σV/L
V = (L/Aσ)I —-4
Thuật ngữ trong ngoặc đơn là hằng số và chúng ta hãy ký hiệu nó là ‘R’.
∴V = RI
Đây là dạng định luật Ohm trong phân tích mạch điện.
Theo định nghĩa của định luật Ohm, cường độ dòng điện chạy qua một dây dẫn tỷ lệ thuận với hiệu điện thế đặt vào.
I ∝ V
Hằng số tỉ lệ được gọi là tham số điện trở của dây dẫn R.
∴I= V/R
R = V/I
Điện Trở Của Một Vật Dẫn
Điện trở giữa hai điểm trên vật dẫn được xác định bằng cách áp dụng một hiệu điện thế V giữa hai điểm đó và đo dòng điện I chạy qua.
Đơn Vị Của Điện Trở
Đơn vị của điện trở là **Volt trên Ampe** và được gọi là Ohm (Ω).
∴ 1Ω = 1 volt per ampere = 1 V/A.
From earlier calculations
V = (L/Aσ) I
∴ R = L/(A σ) I
∴ Điện trở của vật liệu ∝ Điện trở suất của vật liệu
R = ρL/A Ω
Điện trở của một vật dẫn được định nghĩa là khả năng của vật dẫn trong việc chống lại dòng điện chạy qua nó.
Điện trở là một tính chất của vật thể (như vật dẫn).
Điện trở suất là một tính chất của vật liệu làm nên vật thể đó.
Giá trị điện trở của một điện trở cụ thể có thể được đọc từ mã màu điện trở trên nó.
Công Suất Định Mức Của Điện Trở Là Gì?
Công suất định mức của điện trở là giá trị tối đa của công suất (kết hợp giữa điện áp và dòng điện) mà điện trở có thể chịu được.
Nếu công suất đầu vào vượt quá giá trị này, điện trở có thể bị hỏng.
Công suất định mức của điện trở còn được gọi là wattage.
Điện trở có nhiều mức công suất khác nhau, từ 1/8 watt đến 1 watt.
Điện trở có công suất lớn hơn 1 watt được gọi là điện trở công suất (Power Resistors).
Đặc Tuyến V-I Của Điện Trở
Đặc tuyến V-I của điện trở là mối quan hệ giữa điện áp được áp vào và dòng điện chạy qua nó.
Theo Định luật Ohm, khi điện áp áp dụng lên điện trở tăng thì dòng điện chạy qua nó cũng tăng, tức là Điện áp áp dụng tỉ lệ thuận với dòng điện.
Đặc Tuyến V-i Của Điện Trở
Các thông số trên chỉ đúng trong trường hợp điện trở thuần, tức là điện trở lý tưởng, và nhiệt độ không đổi.
Trong các điều kiện thực tế, các giá trị này có thể thay đổi tùy thuộc vào môi trường hoạt động và các đặc điểm có thể khác với các giá trị lý tưởng tuyến tính.
Sự Thay Đổi Của Điện Trở Theo Nhiệt Độ
Khi nhiệt độ của môi trường xung quanh tăng lên, điện trở của vật liệu thay đổi.
Lý do cho sự thay đổi này không phải do sự thay đổi kích thước của vật liệu mà là do sự thay đổi điện trở suất của vật liệu.
Khi nhiệt độ tăng:
Nhiệt làm cho các nguyên tử dao động.
Những dao động này gây ra va chạm giữa các electron tự do và các electron ở lớp bên trong của nguyên tử.
Những va chạm này tiêu hao năng lượng của các electron tự do.
Nếu xảy ra nhiều va chạm hơn, nhiều năng lượng của các electron tự do bị tiêu hao, làm tăng điện trở đối với dòng điện. Đây là trường hợp trong vật dẫn điện.
Trong trường hợp vật cách điện, điện trở giảm khi nhiệt độ tăng.
Nguyên nhân là do sự xuất hiện của nhiều electron tự do hơn, khi chúng được giải phóng khỏi trạng thái giam giữ.
Về mặt toán học, sự thay đổi tỉ lệ của điện trở tỉ lệ thuận với sự thay đổi nhiệt độ.
∆R/R 0 ∝∆T
Trong đó ∆R là sự thay đổi nhỏ trong điện trở
∆R = R – R 0
R là điện trở ở nhiệt độ T
R 0 là điện trở ở nhiệt độ T 0
∆T là sự thay đổi nhiệt độ
∆T = T – T 0
Nếu chúng ta biểu thị hằng số tỷ lệ trong phương trình trên là alpha (α)
Sau đó ∆R/R 0 = α∆T
Trong đó α là hệ số nhiệt độ của điện trở.
Hệ số nhiệt độ của điện trở được sử dụng để mô tả sự thay đổi tương đối của điện trở khi nhiệt độ thay đổi.
Nếu sự thay đổi nhiệt độ là nhỏ thì phương trình trên có thể được viết như sau
R = R 0 [1+α (TT 0 )]
Nếu điện trở tăng khi nhiệt độ tăng thì vật liệu được cho là có hệ số nhiệt độ dương. Những vật liệu này là chất dẫn điện.
Nếu điện trở giảm khi nhiệt độ tăng thì vật liệu được cho là có hệ số nhiệt độ âm. Những vật liệu này là chất cách điện.
Bài viết này sẽ hướng dẫn cách tái thiết kế cấu trúc mã đã hoàn thiện để sử dụng trong cấu trúc AUTOSAR Platform ICC1. Sự quan tâm đối với AUTOSAR ngày càng tăng, nhằm đáp ứng yêu cầu từ OEM về việc giao nộp phần mềm dựa trên AUTOSAR Platform hoặc phục vụ nghiên cứu tiên tiến. Việc sử dụng AUTOSAR Platform để phát triển phần mềm có ưu điểm linh hoạt khi đáp ứng các yêu cầu về Hierarchical Levels Software Component theo A-SPICE và ISO 26262 Part.6.
Cấu Trúc Cơ Bản Của Autosar Platform
Tuy nhiên, các công cụ AUTOSAR được ủy quyền thường có chi phí giấy phép cao, và nếu cần từ bỏ mã hiện có để bắt đầu lại từ đầu, sẽ phát sinh thêm công sức và chi phí. RapidAUTO có thể là một giải pháp thay thế phù hợp.
Cấu trúc cơ bản của AUTOSAR Platform
AUTOSAR Platform bao gồm 3 lớp chính:
Autosar Platform Bao Gồm 3 Lớp Chính
Basic Software Layer: Chứa mã phụ thuộc vào phần cứng (Hardware Dependent).
ECU-Hardware: Loại bỏ mã phụ thuộc phần cứng.
Software Application Layer: Thực hiện logic.
Trong giai đoạn ICC1 của AUTOSAR, mã Legacy thường không tương thích với cấu trúc AUTOSAR. Ví dụ, trong AUTOSAR, biến được chia sẻ giữa các component phải được đọc và ghi thông qua RTE (Runtime Environment), trong khi mã Legacy thường sử dụng khai báo extern để truy cập tự do. Việc chuyển đổi này đòi hỏi một quá trình chỉnh sửa và tối ưu hóa.
Quy trình chuyển đổi Legacy Code sang AUTOSAR Platform
1. Phân tích các file có thể nhóm thành component trong mã Legacy
Phân Tích File Trong Mã Legacy
Trong AUTOSAR, các component được chia thành các đơn vị chức năng có thể tái sử dụng.
Phân tích mối quan hệ giữa các file chứa biến và hàm đã khai báo (component nguồn) và các file sử dụng (component đích).
Chuyển đổi các cấu trúc để truyền nhận dữ liệu giữa các component thông qua RTE, thay vì sử dụng khai báo trực tiếp.
2. Xử lý các trường hợp biến extern chồng chéo giữa các component
Xử Lý Trường Hợp Biến Extern Chồng Chéo Giữa Các Component
Để tuân thủ cấu trúc AUTOSAR, đảm bảo rằng không có biến nào được chia sẻ trực tiếp giữa các component.
Ví dụ:
File Main_Sensor chứa dữ liệu cảm biến xung động.
File Crash_Detector tham chiếu trực tiếp dữ liệu từ Main_Sensor để phát hiện va chạm.
Trong cấu trúc AUTOSAR, dữ liệu này phải được truyền qua RTE, không tham chiếu trực tiếp.
3. Thiết kế interface để truyền nhận dữ liệu giữa các component
Tên giao diện
phần tử dữ liệu
biến (Cũ)
Kiểu
IMainSensorDữ liệu
tai nạnTác động
sự cố_tác động
uint8
Tạo interface để khai báo dữ liệu truyền nhận qua RTE.
Ví dụ: Từ cấu trúc sử dụng extern giữa Main_Sensor và Crash_Detector, chuyển sang sử dụng interface ImainSensorData để giao tiếp qua RTE.
4. Xây dựng mô hình thiết kế kiến trúc phần mềm (SWAD)
Xây Dựng Mô Hình Thiết Kế Kiến Trúc Phần Mềm
Sử dụng công cụ RapidAUTO để thiết kế mô hình SWAD.
Mô tả các giao tiếp giữa component thông qua RTE.
Ví dụ: Biến crash_Impact được truyền từ component Main_Sensor sang Crash_Detector thông qua interface đã thiết kế.
5. Sửa đổi các biến extern trong Legacy Code thành static
Sửa đổi Các Biến Extern Trong Legacy Code Thành Static
Thay đổi các biến extern trong mã Legacy thành static để chỉ sử dụng nội bộ trong từng component.
Thêm các hàm PreProcess() và PostProcess() để xử lý giá trị của biến static thông qua RTE.
Các hàm này đảm bảo dữ liệu vẫn được truyền đúng cách thông qua Read và Write từ RTE.
6. Xây dựng mô hình Detailed Design và tái sử dụng mã Legacy
Xây Dựng Mô Hình Detailed Design Và Tái Sử Dụng Mã Legacy
RapidAUTO hỗ trợ thiết kế kiến trúc AUTOSAR (Architect Design) và thiết kế chi tiết (Detailed Design) dựa trên UML.
Tận dụng mã Legacy hiện có để giảm công sức viết lại.
Ví dụ: Component Main_Sensor và Crash_Detector chứa mã Legacy được sửa đổi để giao tiếp thông qua RTE_SoftwareComponent.
7. Tạo mã tích hợp và kiểm tra
Tạo Mã Tích Hợp Và Kiểm Tra
Sử dụng RapidAUTO để tạo mã ICC1 RTE.
Tích hợp mã Legacy đã sửa đổi và thực hiện kiểm tra để đảm bảo chức năng tương đương với mã ban đầu.
Lợi ích của RapidAUTO trong chuyển đổi Legacy Code
Tiết kiệm công sức và chi phí:
Sử dụng lại mã Legacy, giảm thiểu công sức viết lại từ đầu.
Tích hợp tiêu chuẩn:
Tuân thủ ISO 26262, AUTOSAR, và A-SPICE.
Hiệu quả cho nghiên cứu tiên tiến và đáp ứng yêu cầu từ OEM:
RapidAUTO là giải pháp thay thế hiệu quả khi thiếu kinh nghiệm về AUTOSAR hoặc phải thực hiện chuyển đổi mã Legacy.
Tại sự kiện triển lãm công nghệ “CES 2021” tổ chức tại Mỹ tuần này, chủ đề chính về Mobility xoay quanh xu hướng thân thiện với môi trường (Eco-friendly)
🌳. Nhiều hãng sản xuất ô tô lớn đã tuyên bố chuyển đổi từ cấu trúc kinh doanh truyền thống dựa trên động cơ đốt trong sang các phương tiện xe điện (Electric Vehicles – EVs).
Thay đổi nhờ các quy định về xe thân thiện môi trường
Xu hướng chuyển đổi này không chỉ diễn ra tại Hàn Quốc mà còn liên quan mật thiết đến các quy định về phương tiện thân thiện môi trường tại Châu Âu và Mỹ:
🚙 Châu Âu (EU): Thắt chặt quy định về phát thải CO2 từ xe (KOTRA Overseas Market News).
🚗 Mỹ: Chính sách phát triển xe thân thiện môi trường của Tổng thống Joe Biden (KOTRA Overseas Market News).
🚙 Hàn Quốc: Quy định giảm phát thải khí nhà kính xuống mức trung bình 70g/km và mức tiêu thụ nhiên liệu trung bình 33.1km/L vào năm 2030 (Bộ Môi trường).
🚗 Hàn Quốc: Đặt mục tiêu phân phối 230.000 xe điện (Maeil Business Newspaper).
Sự phát triển của xe điện và vai trò của BMS
Xe điện thực chất đã được phát triển từ thế kỷ 20 nhưng không được thương mại hóa do các vấn đề liên quan đến pin (battery) và sạc (charging), khiến xe động cơ đốt trong chiếm ưu thế. Tuy nhiên, trong thế kỷ 21, cùng với sự phát triển công nghệ và áp lực từ các vấn đề môi trường, các hãng ô tô đã đẩy mạnh cuộc đua xe điện.
Vai trò của pin trong xe điện
Pin vẫn là một trong những bộ phận cốt lõi của xe điện, với hiệu suất được cải thiện hàng năm. Ví dụ, vào năm ngoái, Hyundai Kona đã đạt được quãng đường hơn 1.000km sau một lần sạc tại đường đua EuroSpeedway Lausitz của Đức khi duy trì tốc độ đều 30km/h và tắt tất cả thiết bị điện tử trong xe.
Để xe điện đạt hiệu suất tối ưu, các hệ thống motor, battery, và BMS (Battery Management System) cần phối hợp hài hòa để đảm bảo phạm vi hoạt động cao nhất.
Chức năng của BMS
BMS là hệ thống quản lý pin, giúp sử dụng pin một cách an toàn và hiệu quả.
BMS giám sát điện áp (voltage), dòng điện (current), và nhiệt độ (temperature) của pin, đồng thời duy trì pin ở trạng thái tối ưu.
Tiêu chuẩn quốc tế và sự phức tạp trong phát triển BMS
Các Nước Chuyển đổi Xe điện Theo Giải Pháp Bms
Để nâng cao hiệu quả pin, việc phát triển BMS cần tuân thủ các tiêu chuẩn quốc tế nhằm đảm bảo tính ổn định của hệ thống. Quá trình phát triển bao gồm:
ISO 26262: Đảm bảo mức độ an toàn chức năng (Functional Safety) theo yêu cầu của các hãng sản xuất ô tô.
A-SPICE: Tuân thủ tiêu chuẩn quản lý quy trình phát triển phần mềm và kinh doanh.
AUTOSAR: Chuẩn phát triển phần mềm xe hơi.
Hệ thống càng phức tạp, yêu cầu từ các OEM và các tiêu chuẩn quốc tế càng trở nên khắt khe hơn.
Hạn chế của các công cụ phát triển hiện tại và giải pháp của R.Auto
Phần lớn các công cụ phát triển phần mềm hiện tại không tích hợp sẵn các quy trình tiêu chuẩn quốc tế, chỉ cung cấp các chức năng đơn lẻ như thiết kế, triển khai, hoặc kiểm tra. Điều này buộc các nhà phát triển phải dành nhiều thời gian để tìm hiểu cách sử dụng và tích hợp giữa các công cụ.
R.Auto: Giải pháp toàn diện
Tích hợp các phương pháp phát triển theo tiêu chuẩn ISO 26262, AUTOSAR, và A-SPICE.
Tự động hóa toàn bộ quy trình phát triển, từ yêu cầu thiết kế, mô hình hóa, tạo mã (code generation) đến kiểm thử dựa trên hệ thống.
Được tối ưu hóa để đáp ứng các tiêu chuẩn của ngành ô tô, đồng thời đảm bảo tính tương thích với các giải pháp phát triển phần mềm xe hơi hiện có, giúp giảm thời gian và chi phí xây dựng chuỗi công cụ (Tool Chain).
Giải Pháp Phát Triển Tích Hợp A-spice - Intelli-auto
Tích hợp Intelli-AUTO
Intelli-AUTO là một giải pháp tổng thể tích hợp nhiều công cụ phát triển được sử dụng phổ biến trong ngành ô tô theo các phương pháp phát triển của A-SPICE, ISO 26262, và AUTOSAR.
Đặc điểm chính
Giải Pháp Phát Triển Tích Hợp A-spice – Intelli-auto
Tự động hóa kiểm thử (Test Automation)
· Phương pháp kiểm thử truyền thống: Thiết lập môi trường, tạo test case, nhập dữ liệu, thực thi kiểm thử, và tạo kết quả kiểm thử đều được thực hiện thủ công để đạt Code Coverage 100%.
· Phương pháp kiểm thử của Intelli-AUTO: Toàn bộ quy trình kiểm thử được tự động hóa để đạt Code Coverage 100%!
Thực hiện kiểm thử tự động có thông tin (Informed Testing)
· Phương pháp kiểm thử truyền thống: Kiểm thử được thực hiện thủ công dựa trên đánh giá chủ quan của đội ngũ kiểm thử, không phản ánh ý định của nhà phát triển.
· Phương pháp kiểm thử của Intelli-AUTO: Kiểm thử tự động được thực hiện dựa trên các test case tự động tạo ra từ thiết kế và mã nguồn, phản ánh ý định của nhà phát triển.
Kiểm thử động thực tế (Real Dynamic Testing)
· Phương pháp kiểm thử truyền thống: Kiểm thử được thực hiện thủ công mà không kiểm tra tính phù hợp với yêu cầu thiết kế.
· Phương pháp kiểm thử của Intelli-AUTO: Kiểm thử tự động được thực hiện dựa trên các test case tự động tạo ra từ thiết kế và mã nguồn, đảm bảo phản ánh ý định của nhà phát triển.
Giảm công sức kiểm thử (Test Effort Reduction)
· Kiểm thử tự động giúp giảm hơn 90% công sức kiểm thử.
Tự động tạo tài liệu kiểm thử (Test Artifact Generation)
· Tự động tổng hợp các kết quả kiểm thử để tạo ra tài liệu kiểm thử.
Chuỗi công cụ tích hợp (Integrated Tool Chain)
· Các công cụ phát triển được xây dựng theo phương pháp phát triển của A-SPICE, ISO 26262, và AUTOSAR, không cần thiết lập chuỗi công cụ (Tool Chain) riêng biệt.
Trong vài năm gần đây, các dự án AUTOSAR từ các OEM quốc tế đã tăng cường chỉ trích về việc thiếu sót Dynamic Design(Thiết kế động).
OEM chỉ yêu cầu AUTOSAR, nhưng khi đánh giá lại bao gồm cả A-SPICE và ISO 26262?
Công ty A đã nhận dự án AUTOSAR, thiết kế kiến trúc phần mềm (SW Architecture) tuân theo AUTOSAR, và tiến hành đánh giá từ phía OEM nhưng liên tục thất bại.
Nguyên nhân thất bại?
▶ Trong quá trình xây dựng kiến trúc phần mềm, yếu tố bắt buộc là Dynamic Design đã không được thực hiện, chỉ có Static Design.
Dynamic Design được quy định trong A-SPICE
Nguồn: A-SPICE_Process_Assessment_Model_31
Dynamic Design được quy định trong ISO 26262
Nguồn: ISO 26262-6:2018
Như minh họa trong hình 1 và 2, cả A-SPICE và ISO 26262 đều yêu cầu Dynamic Design, nhưng trong các dự án AUTOSAR, không có phần nào nêu rõ về yêu cầu này, dẫn đến nhiều trường hợp không chuẩn bị đủ tài liệu cho đánh giá.
Sơ đồ thường được các OEM ở nước ngoài yêu cầu
Hình tóm tắt các loại sơ đồ (Diagram) mà các OEM quốc tế thường yêu cầu. Chỉ cần vẽ sơ đồ Static Design và Dynamic Design cho từng Use Case Realization, bạn đã có thể đáp ứng các yêu cầu từ các OEM trong và ngoài nước.
So sánh công cụ AUTOSAR hiện tại và R.AUTO
Hạn chế của các công cụ AUTOSAR hiện tại:
Hầu hết không hỗ trợ chức năng Dynamic Design.
Ưu điểm của R.AUTO:
Là giải pháp tích hợp dựa trên tiêu chuẩn AUTOSAR, A-SPICE, và ISO 26262.
Bao gồm quy trình phát triển nội tại, giúp phát triển linh kiện theo tiêu chuẩn quốc tế và đáp ứng đầy đủ tài liệu cần thiết.
Hướng dẫn UML – Tại sao chúng ta cần phải mô hình hóa?
Ngành công nghiệp ô tô hiện nay không chỉ đơn thuần cung cấp phương tiện di chuyển mà còn mang đến các dịch vụ an toàn và tiện ích bổ sung, biến ô tô thành một thiết bị tích hợp công nghệ cao. Đặc biệt, khi ô tô ngày càng giống một máy tính hơn là một cỗ máy, các khía cạnh kỹ thuật hệ thống và kỹ thuật phần mềm đã dẫn đến sự thay đổi rõ rệt trong mô hình phát triển. Điều này thể hiện rõ qua việc sử dụng ngôn ngữ mô hình hóa (UML) trong quá trình phát triển.
ISO 26262, A-SPICE, và AUTOSAR đã trở thành những khái niệm quen thuộc đối với nhiều nhà phát triển ô tô. AUTOSAR sử dụng UML để thiết kế kiến trúc hệ thống (Architecture) cho ô tô, vì vậy, việc hiểu biết về UML là điều kiện tiên quyết để triển khai đúng cách. ISO 26262 cũng yêu cầu thiết kế kiến trúc dựa trên SysML/UML, do đó để tuân thủ tiêu chuẩn này, việc nắm vững Hướng dẫn UML là cần thiết.

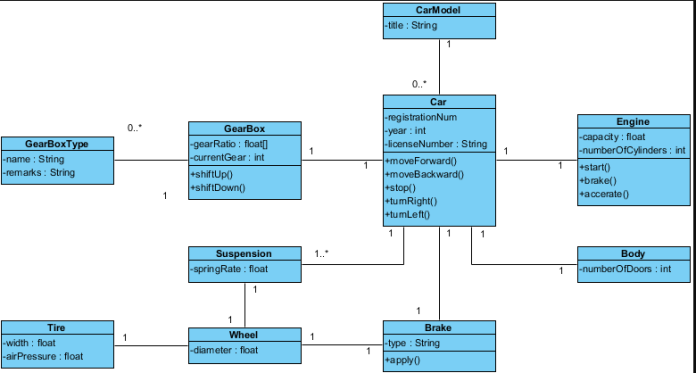

Hướng dẫn Thiết kế UML
Thực trạng: Hiện nay, nhiều nhà phát triển trong lĩnh vực ô tô tại Hàn Quốc vẫn chưa quen thuộc với SysML và UML. Điều này dẫn đến khó khăn trong việc đọc hiểu các đặc tả AUTOSAR được viết bằng ngôn ngữ mở rộng của UML. Vì vậy, việc học và nắm vững các ngôn ngữ này là rất cần thiết đối với các công ty công nghệ trong ngành ô tô.
Mô hình hóa (Modeling): Tầm quan trọng
UML (Unified Modeling Language) là viết tắt của Ngôn ngữ Mô hình hóa Thống nhất. Để hiểu được UML, trước tiên cần hiểu khái niệm về mô hình.
Tại sao phải mô hình hóa
Thành công trong tổ chức phát triển phần mềm (SW):
Một tổ chức phần mềm thành công là tổ chức có thể phát hành liên tục các sản phẩm phần mềm chất lượng cao, đáp ứng nhu cầu của người dùng. Phần mềm tốt không chỉ nằm ở mã nguồn, tài liệu hay khẩu hiệu, mà ở khả năng đáp ứng nhu cầu luôn thay đổi của người dùng và thị trường.
Vai trò của mô hình hóa:
Mô hình hóa là trung tâm của mọi hoạt động dẫn đến việc phát hành phần mềm chất lượng. Nó giúp truyền đạt cấu trúc và hành vi của phần mềm, kiểm soát và trực quan hóa kiến trúc, cũng như đơn giản hóa và tái sử dụng hệ thống.
So sánh với ngành xây dựng:
Nhà cho thú cưng: Chỉ cần vật liệu và công cụ cơ bản, không cần bản vẽ thiết kế.
Nhà ở gia đình: Cần bản vẽ thiết kế cơ bản để đảm bảo tính năng và độ an toàn.
Tòa nhà cao tầng: Yêu cầu bản vẽ chi tiết, sự hợp tác giữa nhiều đội ngũ và khả năng thích ứng với các yêu cầu thay đổi trong quá trình xây dựng.
Mô hình hóa trong phát triển phần mềm:
Giống như ngành xây dựng, phần mềm phức tạp cần có bản vẽ thiết kế rõ ràng để tránh việc sản phẩm đi sai hướng do thay đổi yêu cầu hoặc mã nguồn bị rối loạn. Mô hình hóa giúp hiểu hệ thống tốt hơn và giải quyết các vấn đề phức tạp theo cách dễ tiếp cận.
Mô hình (Model) là gì?
Mô hình là sự đơn giản hóa (simplification) của thực tế (reality), đóng vai trò như bản thiết kế của hệ thống hoặc phần mềm. Mô hình nhấn mạnh các khía cạnh khác nhau của hệ thống, chẳng hạn:
Structural models: Nhấn mạnh khía cạnh cấu trúc.
Behavioral models: Nhấn mạnh khía cạnh hành vi.
Tại sao cần mô hình hóa?
Hình dung (Visualize): Trực quan hóa hệ thống hoặc phiên bản mong muốn.
Xác định (Specify): Xác định cấu trúc và hành vi của hệ thống.
Hướng dẫn (Guide): Cung cấp mẫu để xây dựng hệ thống.
Tài liệu hóa (Document): Lưu giữ quyết định thiết kế.
Giảm độ phức tạp:
Con người có giới hạn trong việc hiểu độ phức tạp. Mô hình hóa giúp chúng ta tập trung vào một khía cạnh tại một thời điểm, sử dụng phương pháp “chia để trị” (divide-and-conquer).
Các nguyên tắc cơ bản của mô hình hóa:
Mô hình phù hợp ảnh hưởng đến giải pháp: Lựa chọn đúng mô hình sẽ giúp giải quyết vấn đề hiệu quả.
Mô hình có nhiều mức độ chính xác (Precision): Tùy thuộc vào đối tượng sử dụng (nhà phân tích, người dùng cuối, nhà phát triển).
Mô hình lý tưởng kết nối với thực tế: Ví dụ, mô hình máy bay phải tương thích với máy bay thật để phát hiện lỗi tiềm ẩn.
Cần nhiều mô hình và góc nhìn: Một hệ thống phức tạp cần nhiều mô hình độc lập nhưng liên kết với nhau.
Tiếp cận hướng đối tượng (Object-Oriented) và UML
Phần mềm hiện đại sử dụng cách tiếp cận hướng đối tượng để mô hình hóa, tập trung vào đối tượng (object) và lớp (class). Đối tượng bao gồm danh tính (identity), trạng thái (state) và hành vi (behavior). UML ra đời nhằm:
Trực quan hóa (visualizing).
Xác định (specifying).
Xây dựng (constructing).
Tài liệu hóa (documenting) hệ thống hướng đối tượng.
Kết luận: UML là công cụ quan trọng để thiết kế và phát triển hệ thống trong ngành ô tô, đặc biệt khi áp dụng các tiêu chuẩn như ISO 26262 và AUTOSAR. Trong bài viết tiếp theo, chúng ta sẽ tìm hiểu chi tiết về UML và cách nó hỗ trợ phát triển hệ thống phức tạp.
Nguồn: The Unified Modeling Language User Guide SECOND EDITION – Grady Booch, James Rumbaugh, Ivar Jacobson
