Mã Màu Điện Trở (Resistor Color Codes)
Có rất nhiều loại điện trở khác nhau. Để xác định hoặc tính toán giá trị điện trở, cần có một hệ thống đánh dấu. Mã màu điện trở là một cách để biểu thị giá trị của điện trở cùng với độ dung sai. Mã màu điện trở được sử dụng để biểu thị giá trị điện trở. Các tiêu chuẩn mã màu cho điện trở được định nghĩa trong tiêu chuẩn quốc tế IEC 60062. Tiêu chuẩn này mô tả mã màu cho các điện trở có chân dẫn trục và mã số cho các điện trở SMD.
Mã Màu Điện Trở
Có nhiều dải màu để biểu thị giá trị điện trở. Chúng cũng chỉ ra độ dung sai, độ tin cậy và tỷ lệ hỏng hóc. Số lượng dải màu thay đổi từ 3 đến 6 dải. Đối với mã 3 dải, hai dải đầu tiên chỉ giá trị của điện trở, và dải thứ ba đóng vai trò là hệ số nhân.
Mã Màu Điện Trở 3 Vạch (Three Band Resistor Color Code)

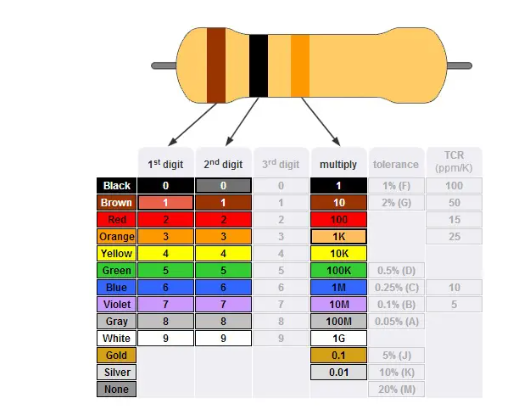

Mã màu điện trở ba dải rất hiếm khi được sử dụng. Dải màu đầu tiên từ bên trái biểu thị chữ số quan trọng thứ nhất của giá trị điện trở. Dải thứ hai biểu thị chữ số quan trọng thứ hai. Dải thứ ba biểu thị hệ số nhân. Độ dung sai của điện trở ba dải thường là 20%. Bảng mã màu tương ứng với điện trở ba dải được hiển thị dưới đây.
Ví dụ, nếu màu trên điện trở theo thứ tự Vàng, Tím và Đỏ từ trái sang, thì điện trở có thể được tính như sau
47× 102± 20 %. This is 4.7 KΩ± 20%.
Điều này có nghĩa là giá trị điện trở nằm trong khoảng từ 3760Ω đến 5640Ω.
Mã Màu Điện Trở 4 Vạch
Mã màu 4 vạch là cách biểu diễn phổ biến nhất trên các điện trở.
Hai vòng đầu tiên từ bên trái được sử dụng để biểu thị chữ số có nghĩa thứ nhất và thứ hai của giá trị điện trở.
Vòng thứ ba được sử dụng để biểu thị hệ số nhân.
Vòng thứ tư được sử dụng để biểu thị độ dung sai.

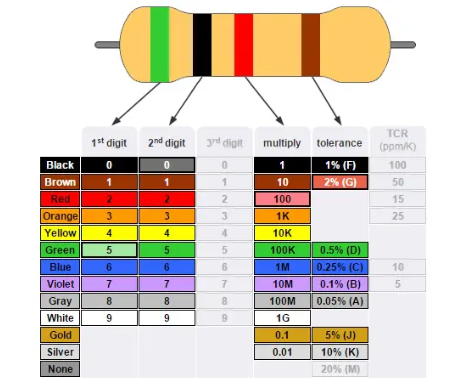

Có một khoảng cách đáng kể giữa vòng thứ ba và vòng thứ tư. Khoảng cách này giúp xác định được hướng đọc. Bảng mã màu cho điện trở 4 vòng được hiển thị như sau.
Ví dụ, nếu màu trên điện trở bốn dải theo thứ tự Xanh lục, Đen, Đỏ và Vàng thì giá trị điện trở được tính là 50 * 104± 2 % = 500KΩ± 2%.
Mã Màu Điện Trở 5 Vòng
Điện trở có độ chính xác cao có thêm một vòng để biểu thị giá trị có nghĩa thứ ba của điện trở. Các vòng còn lại biểu thị giống như mã màu điện trở 4 vòng.
Ba vòng đầu tiên được sử dụng để biểu thị ba chữ số có nghĩa đầu tiên của giá trị điện trở.
Vòng thứ tư và thứ năm lần lượt được sử dụng để biểu thị hệ số nhân và độ dung sai.
Có một trường hợp ngoại lệ khi vòng thứ tư là màu vàng hoặc bạc. Trong trường hợp này:
Hai vòng đầu tiên biểu thị hai chữ số có nghĩa của điện trở.
Vòng thứ ba được sử dụng để biểu thị hệ số nhân.
Vòng thứ tư được sử dụng để biểu thị độ dung sai.
Vòng thứ năm được sử dụng để biểu thị hệ số nhiệt độ với đơn vị ppm/K.

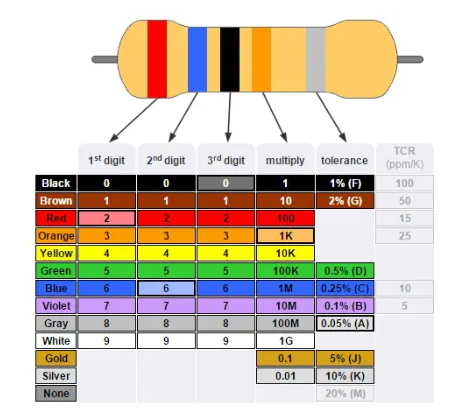

Bảng mã màu cho điện trở 5 vòng được hiển thị như sau.
Mã Màu Điện Trở 6 Vòng
Trong trường hợp điện trở có độ chính xác cao, có thêm một vòng để biểu thị hệ số nhiệt độ.
Các vòng còn lại tương tự như điện trở 5 vòng.
Màu phổ biến nhất cho vòng thứ sáu là màu đen, biểu thị hệ số nhiệt độ 100ppm/K.
Điều này có nghĩa là khi nhiệt độ thay đổi 100°C, giá trị điện trở có thể thay đổi 0,1%.
Thông thường, vòng thứ sáu biểu thị hệ số nhiệt độ. Nhưng trong một số trường hợp, vòng này có thể biểu thị độ tin cậy và tỷ lệ hỏng hóc.

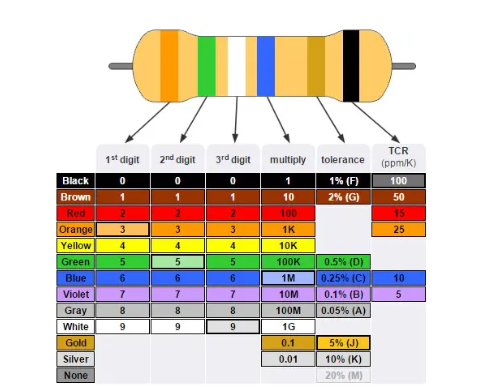

Bảng mã màu cho điện trở 6 vòng được hiển thị như sau.
Ví dụ, nếu màu sắc trên điện trở sáu dải theo thứ tự Cam, Xanh lá, Trắng, Xanh lam, Vàng và Đen thì điện trở được tính là 359 ×106± 5% 100 ppm/K = 359MΩ± 5% 100 ppm/K.
Mã hóa chữ cái dung sai cho điện trở
Mã chữ cái cho dung sai được hiển thị bên dưới
C = 0.25 %
D = 0.5 %
F = 1 %
G = 2 %
J = 5 %
K = 10 %
M = 20 %
Mã điện trở SMD
Có ba loại hệ thống mã hóa được sử dụng để đánh dấu điện trở SMD. Chúng là
Mã hóa ba chữ số
Mã hóa bốn chữ số
Mã hóa E96
Mã Hóa Ba Chữ Số
Trong mã hóa ba chữ số, hai số đầu tiên biểu thị giá trị có nghĩa của điện trở, và số thứ ba biểu thị hệ số nhân, chẳng hạn 10 nếu chữ số là 1, 100 nếu chữ số là 2 hoặc 1000 nếu chữ số là 3, và cứ tiếp tục như vậy.
Một điện trở SMD mã hóa ba chữ số được hiển thị bên dưới.
Một số ví dụ về mã ba chữ số là
450 = 45 * 100 = 45 Ω
221 = 22 * 101 = 220 Ω
105 = 10 * 105 = 1 MΩ
Nếu điện trở nhỏ hơn 10Ω thì chữ R được sử dụng để chỉ vị trí của dấu thập phân. Ví dụ
3R3 = 3.3Ω
47R = 47 Ω
Mã Hóa Bốn Chữ Số
Đối với các điện trở có độ chính xác cao hơn, một mã gồm bốn chữ số được đánh dấu trên chúng. Cách tính toán tương tự như mã hóa ba chữ số. Ba số đầu tiên biểu thị giá trị có nghĩa của điện trở, và số thứ tư biểu thị hệ số nhân.

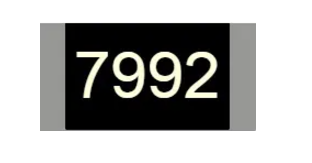

Một điện trở SMD mã hóa bốn chữ số được hiển thị bên dưới.
Một số ví dụ trong hệ thống này là
4700 = 470 * 100 = 470 Ω
1001 = 100 * 101 = 1 KΩ
7992 = 799 * 102 = 79.9 KΩ
Đối với điện trở nhỏ hơn 100 Ω, R được sử dụng để chỉ vị trí của dấu thập phân. Ví dụ
15R0 = 15.0 Ω
E series
Hiệp hội Các ngành Công nghiệp Điện tử (EIA) đã quy định một hệ thống giá trị ưu tiên tiêu chuẩn cho các điện trở, được gọi là E series. Tiêu chuẩn quốc tế IEC 60063 định nghĩa các dãy số ưu tiên trong điện trở (và cả tụ điện, cuộn cảm và điốt Zener). Hệ thống mã hóa dựa trên giá trị dung sai và các E series khác nhau bao gồm:
E3: Dung sai 50%
E6: Dung sai 20%
E12: Dung sai 10%
E24: Dung sai 5%
E48: Dung sai 2%
E96: Dung sai 1%
E192: Dung sai 0.5%, 0.25%, 0.1% và cao hơn
Mã hóa E3 không còn được sử dụng và mã hóa E6 rất hiếm khi được sử dụng.
Hệ thống mã hóa E96 được sử dụng cho các điện trở có độ chính xác cao với dung sai 1%.
Có một hệ thống mã hóa riêng biệt trong hệ thống ký hiệu EIA E96. Hệ thống này sử dụng ba ký tự để đánh dấu:
Hai ký tự đầu là chữ số biểu thị ba chữ số có nghĩa của giá trị điện trở.
Ký tự thứ ba là một chữ cái dùng để biểu thị hệ số nhân.
Ký hiệu EIA E96 trên một điện trở SMD là
Sơ đồ mã EIA 96 cho các hệ số nhân được hiển thị bên dưới

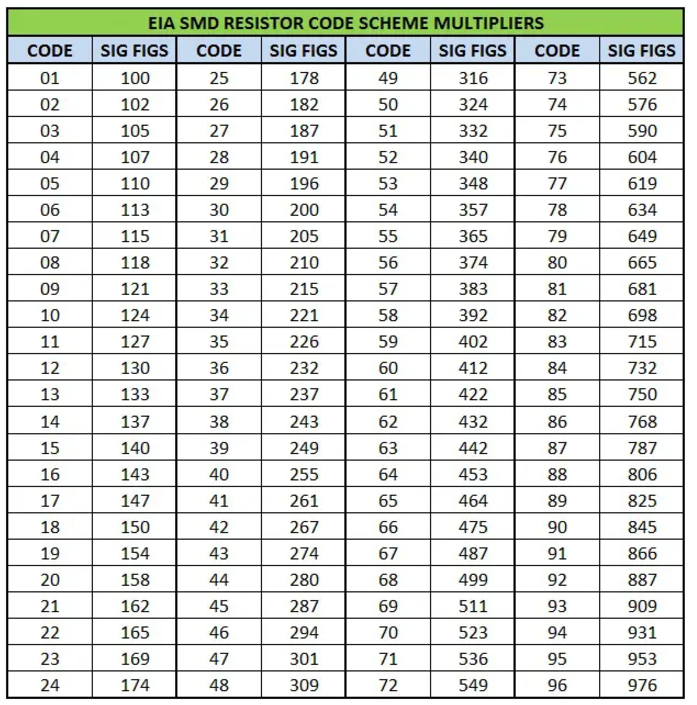

Sơ đồ mã EIA 96 cho các giá trị điện trở quan trọng được hiển thị bên dưới
Một số ví dụ về hệ thống mã hóa EIA 96 là
92Z = 887 × 0.001 = 0.887 Ω
38C = 243 × 100 = 24.3 KΩ
Bảng mã màu
Bảng mã màu đầy đủ được hiển thị bên dưới
