An toàn chức năng ô tô (Functional Safety) là yếu tố then chốt để đảm bảo các hệ thống điện tử trong xe hoạt động an toàn. Hệ thống trong xe phải có khả năng chuyển sang chế độ hoạt động an toàn (Safe Operation Mode) khi xảy ra lỗi, giúp người lái duy trì khả năng điều khiển xe.
Hãy tưởng tượng khi một lỗi xảy ra trong bộ điều khiển ECU và bạn đang cố rẽ trái bằng cách xoay tay lái trợ lực điện. Nếu toàn bộ hệ thống bị khởi động lại hoặc vô hiệu hóa, người lái sẽ không thể phản ứng kịp trong tình huống khẩn cấp, gây ra nguy hiểm. Do đó, xe cần cung cấp khả năng điều khiển lái xe an toàn để đưa xe đến vị trí an toàn thông qua an toàn chức năng và dự phòng (Redundancy) đủ.
Xe ô tô ngày càng trở nên phức tạp hơn bao giờ hết do sự gia tăng của các thiết bị điện tử và mã chương trình. Hơn nữa, theo xu hướng xe tự lái và điện hóa, dự kiến sự phức tạp của xe sẽ tiếp tục tăng. Vì vậy, tầm quan trọng của an toàn chức năng trong xe đang ngày càng được chú trọng.
Ngày nay, hầu hết các phương tiện đều áp dụng hệ thống kiến trúc Fail-Safe như một chế độ hoạt động an toàn. Hệ thống Fail-Safe sẽ chuyển sang trạng thái an toàn (Safe State) bằng cách khởi tạo lại hoặc vô hiệu hóa phần bị lỗi khi phát hiện lỗi. Qua đó, người lái có thể duy trì khả năng điều khiển trong phạm vi chức năng giới hạn của xe.
Tuy nhiên, khi hệ thống tự lái tiến tới các cấp độ 4 và 5, hệ thống xe được yêu cầu tiếp tục duy trì hoạt động bình thường ngay cả khi phát hiện lỗi. Để đáp ứng yêu cầu này, xe bắt đầu áp dụng hệ thống Fail-Operational cùng với dự phòng và nhiều thiết bị hỗ trợ khác từ góc độ an toàn chức năng.
Chế độ Hoạt động An toàn
Chế độ hoạt động an toàn có thể được phân loại thành 4 loại sau:
1. Hệ thống Không An toàn (Fail-Passive System): Hệ thống này không có cơ chế đảm bảo an toàn khi xảy ra lỗi.
2. Hệ thống Fail-Safe (Fail-Active System): Khi phát hiện lỗi, hệ thống sẽ chuyển sang trạng thái an toàn bằng cách khởi tạo lại hoặc vô hiệu hóa phần bị lỗi.
3. Hệ thống Chịu lỗi (Fault-Tolerant System): Hệ thống có khả năng tiếp tục hoạt động bình thường hoặc gần bình thường khi xảy ra lỗi, thông qua việc sử dụng dự phòng và các biện pháp khác.
4. Hệ thống Fail-Operational: Hệ thống này được thiết kế để duy trì hoạt động bình thường ngay cả khi phát hiện lỗi, đảm bảo an toàn trong mọi tình huống.
Hệ thống Failsafe và Hệ thống Fail-Operational
Hệ thống Not-Safe (Fail-Passive System)
Khi hệ thống gặp sự cố, toàn bộ hệ thống sẽ dừng hoạt động. Do đó, người lái xe có thể mất khả năng kiểm soát phương tiện, dẫn đến các tình huống nguy hiểm. Hệ thống này còn được gọi là Fail-Passive System (hệ thống bị động khi lỗi).
Hệ thống Fail-Safe (Fail-Active System)
Khi hệ thống Fail-Safe gặp sự cố, nó sẽ chuyển sang trạng thái an toàn và phát hiện lỗi của phần cứng hoặc phần mềm trong khoảng thời gian cho phép đã được định trước. Hệ thống sẽ thực hiện các hành động đã được xác định trước dựa trên lỗi đã phát hiện. Người lái xe có thể duy trì trạng thái kiểm soát phương tiện trong phạm vi chức năng hệ thống hạn chế của xe. Ví dụ, khi hệ thống phanh trong xe bị hỏng, hệ thống sẽ được thiết kế để dừng xe nhằm đảm bảo an toàn. Hệ thống này còn được gọi là Fail-Active System (hệ thống chủ động khi lỗi).
Thêm vào đó, Fail-Silent System (hệ thống im lặng khi lỗi) là hệ thống vô hiệu hóa (deactivation) hoặc đặt lại (reset) chức năng đã gặp sự cố. Đây là một loại của hệ thống Fail-Safe.
Hệ thống Fault-Tolerant
Trong hệ thống Fail-Tolerant, một lỗi đơn lẻ xảy ra sẽ không ảnh hưởng đến toàn bộ hệ thống. Thông thường, hệ thống này áp dụng tính dư thừa (redundancy) hoặc nhiều rào cản an toàn (Safety Barrier). Ví dụ, máy bay có nhiều động cơ có thể tiếp tục bay ngay cả khi một trong các động cơ gặp sự cố.
Hệ thống Fail-Operational
Trong một số trường hợp, không thể chấp nhận bất kỳ lỗi nào dẫn đến việc hệ thống dừng hoạt động. Ngoài ra, theo xu hướng công nghệ ô tô như tự lái, cần có chế độ an toàn chức năng ở cấp độ cao hơn. Do đó, hệ thống Fail-Operational System đã được tạo ra. Hệ thống Fail-Operational System vẫn hoạt động bình thường và duy trì chức năng an toàn ngay cả khi gặp sự cố.
Fail-Operational System được cấu thành từ ít nhất 2 thiết bị Fail-Silent với phần cứng độc lập. Để phát hiện và ứng phó với sự cố một cách độc lập, mỗi thiết bị Fail-Silent đều được cung cấp nguồn từ pin riêng biệt (VBAT1 và VBAT2).
Fail-Operational
Fail-Operational Phân loại lỗi
Trong Fail-Operational System, lỗi được phân loại thành 2 loại. Những lỗi nghiêm trọng yêu cầu thay thế hoặc sửa chữa phần cứng được gọi là “Permanent Fault” (lỗi vĩnh viễn). Trong khi đó, những lỗi tạm thời như lỗi phần mềm được phân loại là “Transient Fault” (lỗi tạm thời). Dựa vào từng loại lỗi này, hệ thống sẽ có cách xử lý khác nhau.
Permanent Fault, Transient Fault
Khi xảy ra Permanent Fault (lỗi vĩnh viễn), hệ thống sẽ sử dụng thiết bị dự phòng (redundancy) hoặc thiết bị bổ trợ để thay thế và thực hiện chức năng của hệ thống. Thiết bị thay thế này sẽ đảm bảo thực hiện các chức năng như bình thường hoặc ít nhất cung cấp chức năng bị giảm.
Trong trường hợp Transient Fault (lỗi tạm thời), hệ thống cũng sử dụng thiết bị dự phòng hoặc thiết bị bổ trợ để thay thế và thực hiện chức năng của hệ thống. Tuy nhiên, sau khi xử lý lỗi, thiết bị ban đầu sẽ trở lại hoạt động bình thường. Phương pháp thường được sử dụng để xử lý lỗi này là khởi động lại phần mềm (SW Reset).
Một trong những thành phần cơ bản nhất trong mạch điện là tụ điện. Tụ điện được sử dụng để lưu trữ và giải phóng năng lượng điện, giúp điều chỉnh điện áp và lọc tín hiệu để cải thiện hiệu suất của mạch.
Bằng cách tìm hiểu các loại tụ điện khác nhau và ứng dụng của chúng, bạn có thể thực hiện các biện pháp tốt nhất để cung cấp năng lượng hiệu quả cho các sản phẩm của mình, đảm bảo trải nghiệm mượt mà.
Trong bài viết này, chúng ta sẽ khám phá nhiều loại tụ điện và đi qua các tính năng của chúng, giúp bạn chọn lựa được tụ điện phù hợp và tận hưởng trải nghiệm mượt mà và đáng tin cậy khi tạo dựng dự án của mình.
Các loại tụ điện
Ứng Dụng và Sử Dụng của Tụ Điện
Tụ điện được sử dụng trong nhiều tình huống khác nhau, dưới đây là một số ví dụ điển hình:
• Hệ Thống Cung Cấp Điện: Tụ điện giúp làm mịn những dao động điện áp bằng cách lưu trữ năng lượng dư thừa và giải phóng khi cần thiết.
• Xử Lý Tín Hiệu: Trong ứng dụng này, tụ điện chặn thành phần DC và cho phép tín hiệu AC đi qua, đóng vai trò trong các mạch lọc.
• Mạch Thời Gian: Tụ điện hoạt động qua các chu kỳ nạp và xả điện, điều khiển các mạch thời gian.
• Lưu Trữ Năng Lượng: Tụ điện được sử dụng trong đèn flash của máy ảnh và các bộ lưu điện không gián đoạn (UPS). Chúng lưu trữ năng lượng và xả ra khi nguồn điện cạn kiệt.
• Cung Cấp Năng Lượng Nhanh: Siêu tụ điện đặc biệt được sử dụng trong các ứng dụng cần cung cấp năng lượng nhanh chóng, như xe điện (EV) hoặc các dạng lưu trữ năng lượng tái tạo khác.
Tụ Điện Dựa Trên Độ Phân Cực
• Tụ Điện Có Phân Cực
Tụ điện có phân cực, như tụ điện điện phân và tụ điện tantalum, cần được kết nối theo đúng hướng trong mạch. Một cực được đánh dấu là dương, còn một cực là âm. Đảo ngược phân cực có thể dẫn đến rò rỉ dòng điện, hỏng hóc, hoặc thậm chí nổ trong một số trường hợp. Tụ điện có phân cực thường cung cấp giá trị điện dung cao và được sử dụng trong các ứng dụng cần lưu trữ năng lượng lớn, chẳng hạn như lọc nguồn điện hoặc các mạch làm mịn năng lượng.
• Tụ Điện Không Phân Cực
Tụ điện không phân cực, bao gồm các loại tụ gốm, mica và film, không có phân cực, nghĩa là chúng có thể được kết nối theo bất kỳ hướng nào trong mạch. Tính linh hoạt này đơn giản hóa việc lắp đặt và giảm nguy cơ hư hỏng do lắp đặt sai. Tụ điện không phân cực thường được sử dụng trong các mạch AC, nơi khả năng xử lý tín hiệu theo cả hai hướng là rất quan trọng. Chúng thường được sử dụng cho lọc tín hiệu, cách ly và các ứng dụng thời gian.
Tụ Điện Dựa Trên Cấu Trúc
• Tụ Điện Cố Định
Tụ điện cố định được sử dụng rộng rãi nhờ giá trị điện dung ổn định, không thay đổi khi sản xuất. Tính ổn định này làm cho chúng lý tưởng cho các ứng dụng yêu cầu giá trị điện dung chính xác theo thời gian. Giá trị điện dung của tụ điện cố định có thể dao động từ picofarad đến farad, tùy thuộc vào loại và ứng dụng cụ thể. Các mức điện áp cũng có thể khác nhau, với một số mẫu có khả năng chịu hàng nghìn volt. Những tụ điện này thường được sử dụng trong các nguồn điện, mạch lọc tín hiệu và các ứng dụng thời gian vì kích thước nhỏ gọn, độ tin cậy và hiệu suất dự đoán, khiến chúng trở thành thành phần thiết yếu trong điện tử hiện đại.
• Tụ Điện Biến Đổi
Ngược lại với tụ điện cố định, tụ điện biến đổi cung cấp giải pháp linh hoạt, cho phép điều chỉnh điện dung khi cần thiết, giúp tinh chỉnh các mạch. Những thành phần này được thiết kế với các bản di động có thể điều chỉnh điện dung, thường từ vài picofarad đến hàng trăm picofarad. Tụ điện biến đổi thường được sử dụng trong các ứng dụng tần số vô tuyến (RF), giúp điều chỉnh sóng radio và bộ dao động, cung cấp kiểm soát chính xác về tần số tín hiệu. Ngoài ra, mức điện áp của các tụ điện này khác nhau giữa các mẫu, vì một số có thể chịu đến hàng trăm volt. Tính linh hoạt trong việc đáp ứng nhu cầu của mạch khiến chúng trở nên không thể thiếu trong các quy trình tinh chỉnh và đảm bảo hiệu suất tối ưu cho các thiết bị cần kiểm soát tần số chính xác.
• Tụ Điện Điều Chỉnh
Tụ điện điều chỉnh là các tụ điện nhỏ, có thể điều chỉnh, được thiết kế để tinh chỉnh các mạch trong quá trình sản xuất hoặc bảo trì. Thường được sử dụng trong các mạch tần số vô tuyến (RF), bộ dao động và bộ lọc, tụ điện điều chỉnh cho phép thực hiện các điều chỉnh chính xác để đảm bảo hiệu suất tối ưu. Giá trị điện dung của chúng dao động từ vài picofarad đến vài trăm picofarad, tùy thuộc vào thiết kế và vật liệu sử dụng. Một trong những tính năng chính của tụ điện điều chỉnh là khả năng điều chỉnh của chúng, điều này khiến chúng trở nên vô giá trong các ứng dụng yêu cầu tinh chỉnh chính xác.
Tụ điện điều chỉnh có kích thước nhỏ gọn và dễ dàng tích hợp vào các bảng mạch in (PCB), và một khi đã được hiệu chỉnh, những tụ điện này thường giữ nguyên giá trị của chúng trừ khi cần điều chỉnh thêm. Khả năng cung cấp những thay đổi chính xác và nhỏ trong điện dung khiến chúng trở nên thiết yếu trong các ứng dụng tần số cao, nơi độ chính xác là rất quan trọng.
Ứng dụng của tụ điện
Tụ Điện Dựa Trên Chất Liệu
Tụ Điện Không Khí (Air Capacitor)
Tụ điện không khí dựa vào không khí làm chất điện môi giữa hai bản dẫn, cung cấp hiệu suất xuất sắc trong các mạch tần số cao. Thiết kế của chúng đảm bảo tổn thất điện môi tối thiểu, khiến chúng rất hiệu quả trong các ứng dụng yêu cầu kiểm soát điện dung ổn định và chính xác.
Tụ điện không khí có thể điều chỉnh, cho phép tinh chỉnh trong các mạch điều chỉnh radio, đồng hồ tần số và các hệ thống chuyên dụng khác. Giá trị điện dung của tụ điện không khí thường dao động từ vài picofarad đến hàng trăm picofarad, tùy thuộc vào mẫu.
Mức điện áp cũng có thể khá cao, với một số thiết kế có khả năng chịu hàng nghìn volt. Những tụ điện này đặc biệt phù hợp cho các mạch công suất cao nhờ vào sự hấp thụ điện môi thấp, điều này giúp giảm tổn thất năng lượng và cải thiện hiệu suất tổng thể. Tụ điện không khí rất bền và có khả năng chịu được biến đổi nhiệt độ, khiến chúng trở thành lựa chọn đáng tin cậy cho các ứng dụng tần số cao đòi hỏi.
Tụ Điện Gốm (Ceramic Capacitors)
Tụ điện gốm là một trong những loại tụ điện phổ biến nhất, được chế tạo từ vật liệu gốm như barium titanate. Chúng có tính chất điện môi tốt và giá thành thấp, khiến chúng trở thành lựa chọn lý tưởng cho nhiều ứng dụng trong điện tử.
Tụ điện gốm có thể được chia thành hai loại chính: tụ điện gốm phân cực và không phân cực. Tụ gốm phân cực thường được sử dụng trong các mạch DC, trong khi tụ không phân cực thường được sử dụng trong các mạch AC.
Giá trị điện dung của tụ điện gốm thường dao động từ vài picofarad đến microfarad. Chúng có khả năng chịu điện áp cao, với một số mẫu có thể chịu được đến hàng trăm volt, làm cho chúng thích hợp cho các ứng dụng yêu cầu điện áp cao.
Tụ điện gốm cũng nổi bật với khả năng làm việc ổn định trong một loạt các điều kiện môi trường, bao gồm cả biến đổi nhiệt độ và độ ẩm. Chúng thường được sử dụng trong các mạch lọc, cách ly, và trong các ứng dụng điều chỉnh tần số do kích thước nhỏ và độ tin cậy cao.
Tụ Điện Gốm (Ceramic Capacitors)
Tụ Điện Điện Phân (Electrolytic Capacitors)
Tụ điện điện phân là loại tụ điện được sử dụng rộng rãi trong các mạch nguồn do khả năng lưu trữ lượng lớn năng lượng trong một kích thước nhỏ gọn. Chúng bao gồm một chất điện giải lỏng và một lớp oxit kim loại hoạt động như chất điện môi. Điều này cho phép tụ điện điện phân đạt được giá trị điện dung cao, dao động từ vài microfarad đến vài nghìn microfarad, làm cho chúng trở thành lựa chọn lý tưởng cho việc lưu trữ năng lượng, lọc và làm mịn điện áp, và thường được tìm thấy trong các hệ thống âm thanh.
Tụ điện điện phân là loại tụ phân cực, có nghĩa là chúng phải được lắp đặt với hướng chính xác để tránh hư hỏng hoặc thất bại. Mặc dù chúng cung cấp điện dung đáng kể, nhưng chúng nhạy cảm với sự thay đổi nhiệt độ và có tuổi thọ ngắn hơn so với các loại tụ điện khác. Mức điện áp của tụ điện điện phân dao động từ 10V đến 500V, tùy thuộc vào ứng dụng cụ thể, làm cho chúng linh hoạt cho nhiều thiết kế mạch khác nhau.
Film Capacitor
Film Capacitor tụ điện
Tụ Điện Phim (Film Capacitors)
Tụ điện phim được đánh giá cao nhờ độ bền và tuổi thọ hoạt động lâu dài, sử dụng một lớp phim nhựa mỏng làm chất điện môi. Lớp phim nhựa này được kim loại hóa, giúp tăng cường độ dẫn điện và làm cho các tụ điện này trở thành lựa chọn lý tưởng cho các ứng dụng yêu cầu độ ổn định, chẳng hạn như trong các hệ thống âm thanh, bộ điều khiển động cơ và nguồn điện áp cao. Chúng nổi tiếng với khả năng duy trì hiệu suất nhất quán trong một dải nhiệt độ và điều kiện môi trường rộng.
Tụ điện phim có điện trở tương đương thấp (ESR), điều này giúp giảm thiểu tổn thất năng lượng, tăng cường hiệu suất với mức điện áp từ 50V đến 2000V. Các tụ điện này có khả năng xử lý tải điện đáng kể, làm cho chúng trở nên đa năng cao, và tính không phân cực của chúng giúp đơn giản hóa việc lắp đặt, đảm bảo rằng chúng có thể được đặt ở bất kỳ hướng nào trong mạch.
Supercapacitors
Tụ Siêu (Supercapacitors)
Tụ Siêu (Supercapacitors)
Tụ siêu nổi bật nhờ khả năng lưu trữ năng lượng cực kỳ cao so với các tụ điện truyền thống. Chúng dựa vào một chất điện phân và bề mặt lớn để đạt được các giá trị điện dung trong khoảng từ hàng trăm đến hàng nghìn farad. Tụ siêu lý tưởng cho các ứng dụng yêu cầu chu kỳ sạc và xả nhanh, chẳng hạn như trong xe điện và hệ thống nguồn dự phòng khẩn cấp.
Mặc dù có mức điện áp thấp hơn, thường nằm trong khoảng từ 2.7V đến 5V, nhưng tụ siêu cung cấp mật độ công suất không đối thủ và thời gian phản hồi nhanh. Cấu trúc đặc biệt của chúng cho phép chúng trải qua nhiều chu kỳ, thường đạt đến hàng triệu chu kỳ, điều này khiến tụ siêu trở thành lựa chọn tuyệt vời cho các thiết bị cần những đợt năng lượng ngắn và thường xuyên. Tuy nhiên, chúng thường không được sử dụng cho việc lưu trữ năng lượng lâu dài, vì quá trình xả của chúng diễn ra nhanh hơn nhiều so với pin, điều này làm cho chúng trở nên vô giá trong các hệ thống hiệu suất cao.
Tantalum Capacitors
Tụ Tantala (Tantalum Capacitors)
Tụ Tantala (Tantalum Capacitors)
Tụ tantala được đánh giá cao nhờ sự ổn định và kích thước nhỏ gọn của chúng. Các tụ điện này được cấu tạo từ kim loại tantala làm điện cực, với một lớp oxit mỏng làm chất dielectrics. Tụ tantala cung cấp các giá trị điện dung cao so với kích thước của chúng, thường dao động từ vài microfarad đến vài trăm microfarad. Tụ tantala nổi bật trong các ứng dụng yêu cầu độ tin cậy và chính xác, chẳng hạn như trong thiết bị y tế, thiết bị quân sự và điện tử công nghiệp.
Mức điện áp của chúng thường dao động từ 2V đến 50V, làm cho chúng phù hợp với các ứng dụng điện áp thấp. Tụ tantala có tuổi thọ hoạt động lâu dài, ngay cả dưới nhiệt độ khắc nghiệt. Tuy nhiên, do là tụ phân cực, các tụ này phải được lắp đặt đúng cách để tránh hư hỏng hoặc thất bại. Nhờ tính chất nhỏ gọn và khả năng hoạt động đáng tin cậy trong điều kiện khắc nghiệt, tụ tantala thường được sử dụng trong các ứng dụng lọc nguồn và giải tần.
Mica Capacitors
Tụ Mica (Mica Capacitors)
Tụ Mica (Mica Capacitors)
Tụ mica nổi tiếng về độ ổn định và độ chính xác cao, làm cho chúng trở thành lựa chọn lý tưởng cho các mạch tần số cao. Mica tự nhiên, một khoáng chất silicat, được sử dụng làm vật liệu dielectrics, cung cấp khả năng chống lại biến đổi nhiệt độ và độ ẩm rất tốt. Với các giá trị điện dung dao động từ vài picofarad đến vài trăm picofarad và mức điện áp vượt quá 5000V, tụ mica thường được sử dụng trong các mạch tần số vô tuyến (RF), dao động và khuếch đại công suất.
Tụ mica còn nổi bật với tổn thất dielectrics thấp, đảm bảo tổn thất năng lượng tối thiểu ngay cả trong các ứng dụng tần số cao. Những tụ này có giá thành cao hơn so với các loại khác do chất lượng vật liệu sử dụng, nhưng hiệu suất của chúng hoàn toàn đáng giá trong các ứng dụng quan trọng yêu cầu độ chính xác và độ tin cậy lâu dài. Điểm nổi bật khác của tụ mica là điện trở tương đương thấp (ESR), giúp tăng cường hiệu suất trong các mạch điện.
Tụ Polymer (Polymer Capacitors)
Tụ polymer được công nhận nhờ thời gian phản hồi nhanh và điện trở tương đương thấp (ESR), cho phép hiệu suất hiệu quả trong các mạch tần số cao. Thay vì sử dụng điện phân lỏng, tụ polymer dựa vào một polymer dẫn điện, cải thiện cả độ ổn định và tuổi thọ. Các giá trị điện dung thường dao động từ vài microfarads đến vài trăm microfarads, với mức điện áp lên đến 100V.
Tụ polymer thường được sử dụng trong nguồn cung cấp điện, bo mạch chủ và hệ thống âm thanh nơi yêu cầu dòng điện và điện áp ổn định thấp. Chúng có khả năng chịu được nhiệt độ cao mà không bị suy giảm, đảm bảo tuổi thọ lâu dài hơn so với các tụ điện phân thông thường. Ngoài ra, tụ polymer có thể chịu được dòng điện gợn cao hơn, làm cho chúng trở thành lựa chọn lý tưởng cho các mạch yêu cầu chuyển giao năng lượng ổn định và hiệu quả theo thời gian.
Tụ Kính (Glass Capacitors)
Tụ kính cung cấp độ tin cậy và ổn định không thể sánh kịp, đặc biệt trong các môi trường khắc nghiệt nơi có sự tiếp xúc với nhiệt độ cao hoặc bức xạ. Những tụ này sử dụng kính làm vật liệu dielectrics, cung cấp khả năng cách điện tuyệt vời và khả năng chống lại căng thẳng môi trường. Thường được sử dụng trong các ứng dụng hàng không, quân sự và y tế, tụ kính được biết đến với khả năng hấp thụ dielectrics thấp, đảm bảo tổn thất năng lượng tối thiểu trong một dải tần số rộng.
Giá trị điện dung thường thấp hơn, từ vài picofarad đến vài nanofarad, nhưng mức điện áp có thể vượt quá 10,000 volts, làm cho chúng phù hợp với các ứng dụng điện áp cao. Một điểm nổi bật của tụ kính là độ bền, đảm bảo độ tin cậy lâu dài trong các hệ thống quan trọng. Mặc dù giá thành cao, nhưng hiệu suất vượt trội của tụ kính khiến chúng trở thành lựa chọn ưa thích trong các ngành công nghiệp chuyên biệt yêu cầu độ chính xác và độ bền.
Tụ Giấy (Paper Capacitors)
Tụ giấy từng được sử dụng rộng rãi trong các thiết bị điện tử đầu tiên, đặc biệt là trong các nguồn cung cấp điện và mạch dựa trên ống. Được cấu tạo từ giấy thấm điện phân làm chất dielectrics, các tụ này cung cấp giá trị điện dung tương đối cao, dao động từ vài microfarads đến vài trăm microfarads. Tụ giấy được đánh giá cao nhờ khả năng lưu trữ năng lượng, nhưng chúng dễ bị hấp thụ độ ẩm, dẫn đến suy giảm theo thời gian.
Mặc dù các tụ hiện đại như tụ phim hoặc tụ polymer đã thay thế tụ giấy trong nhiều ứng dụng, nhưng chúng vẫn có thể được tìm thấy trong các thiết bị cổ điển và một số ứng dụng chuyên biệt. Mức điện áp của tụ giấy thường dao động từ 100V đến 600V, tùy thuộc vào thiết kế. Mặc dù không còn được sử dụng phổ biến ngày nay, nhưng tụ giấy đã đóng vai trò quan trọng trong sự phát triển của các hệ thống điện tử sớm.
Câu Hỏi Thường Gặp (FAQs)
Có thể kết nối các tụ điện theo chuỗi hoặc song song không?
Có, việc kết nối các tụ điện theo chuỗi sẽ giảm điện dung tổng thể nhưng tăng mức điện áp, trong khi việc kết nối chúng song song sẽ tăng điện dung mà không làm ảnh hưởng đến điện áp.
Điều gì xảy ra khi một tụ điện tiếp xúc với điện áp vượt quá mức quy định?
Vượt quá mức điện áp của tụ điện có thể dẫn đến sự cố dielectrics, có thể gây hư hỏng vĩnh viễn và sự cố trong mạch.
Sự khác biệt giữa tụ phân cực và không phân cực là gì?
Tụ phân cực, như tụ điện phân, có cực dương và cực âm và phải được lắp đặt đúng cách. Tụ không phân cực, chẳng hạn như tụ gốm hoặc tụ phim, có thể được lắp đặt theo bất kỳ hướng nào.
Tụ điện là một linh kiện điện tử chủ chốt, thường bị bỏ qua nhưng lại rất quan trọng. Chúng lưu trữ và giải phóng năng lượng điện, điều này rất cần thiết trong nhiều mạch điện. Hiểu về tụ điện là một điều cần thiết cho những người đam mê điện tử và những người học công nghệ. Tụ điện thực hiện nhiều nhiệm vụ như làm mượt dòng điện, lọc tín hiệu và lưu trữ năng lượng. Hãy cùng khám phá lý do tại sao tụ điện quan trọng trong thế giới công nghệ ngày nay.
Tụ Điện Là Gì?
Tụ điện còn được gọi là “tụ ngưng”. Đây là một trong những linh kiện thụ động giống như điện trở. Tụ điện thường được sử dụng để lưu trữ điện tích. Trong tụ điện, điện tích được lưu trữ dưới dạng “trường điện”. Tụ điện đóng vai trò quan trọng trong nhiều mạch điện và mạch điện tử.
Tụ Điện Là Gì
Tụ điện thường có hai bản kim loại song song nhưng không được kết nối với nhau. Hai bản này được ngăn cách bởi một chất cách điện (môi trường cách điện), thường được gọi là điện môi.
Có nhiều loại và hình dạng tụ điện khác nhau, từ các tụ điện rất nhỏ được sử dụng trong mạch cộng hưởng cho đến các tụ điện lớn dùng để ổn định các đường dây HVDC (điện cao thế một chiều). Tuy nhiên, tất cả tụ điện đều thực hiện cùng một chức năng là lưu trữ điện tích.
Tụ điện có thể có hình dạng khác nhau như hình chữ nhật, hình vuông, hình tròn, hình trụ, hoặc hình cầu. Không giống như điện trở, một tụ điện lý tưởng không tiêu tán năng lượng. Do có nhiều loại tụ điện khác nhau, nên cũng có các ký hiệu khác nhau để biểu diễn chúng, như được minh họa dưới đây.
Cấu tạo tụ điện
Tại Sao Tụ Điện Quan Trọng?
Tụ điện có nhiều đặc tính quan trọng như:
• Lưu trữ năng lượng và có thể giải phóng năng lượng này vào mạch khi cần thiết.
• Có khả năng chặn dòng DC và cho dòng AC đi qua, từ đó có thể liên kết các phần khác nhau của mạch.
• Mạch có tụ điện phụ thuộc vào tần số, vì vậy có thể được sử dụng để khuếch đại các tần số nhất định.
• Khi được cấp dòng AC, dòng điện trong tụ điện sẽ dẫn trước điện áp, nhờ đó trong các ứng dụng công suất, nó có thể tăng công suất tải và tiết kiệm chi phí hơn.
• Cho phép các tần số cao đi qua, do đó có thể dùng làm bộ lọc để lọc các tần số thấp hoặc thu các tần số cao.
• Điện kháng và tần số của tụ điện tỷ lệ nghịch với nhau, nhờ đó có thể dùng để tăng hoặc giảm trở kháng của mạch ở một tần số nhất định và dùng làm bộ lọc.
Như vậy, tụ điện thể hiện nhiều đặc tính quan trọng khi được sử dụng trong mạch AC hoặc DC, và vì vậy, chúng đóng vai trò thiết yếu trong các mạch điện và điện tử.
Cấu Tạo Của Tụ Điện
Như đã nói ở trên, có nhiều loại tụ điện khác nhau và mỗi loại sẽ có cấu tạo riêng biệt. Tụ điện bản song song là loại đơn giản nhất. Chúng ta hãy tìm hiểu cấu tạo của tụ điện này.
Tụ điện bản song song bao gồm hai bản kim loại được tách biệt bởi một khoảng cách. Khoảng không gian giữa hai bản này được lấp đầy bằng một chất điện môi. Hai đầu của tụ điện được nối với hai bản kim loại này.
Dung lượng của tụ điện phụ thuộc vào khoảng cách giữa các bản và diện tích của các bản. Giá trị dung lượng có thể thay đổi bằng cách điều chỉnh các thông số này.
Một tụ điện biến đổi có thể được chế tạo bằng cách cố định một bản và để bản còn lại di chuyển.
Điện Môi Của Tụ Điện
Điện môi là vật liệu cách điện nằm giữa các bản của tụ điện. Điện môi có thể là bất kỳ vật liệu không dẫn điện nào như gốm, giấy sáp, mica, nhựa hoặc gel lỏng.
Điện môi cũng đóng vai trò quan trọng trong việc quyết định giá trị dung lượng. Khi điện môi được đặt giữa các bản của tụ điện, giá trị dung lượng sẽ tăng lên.
Các vật liệu điện môi khác nhau sẽ có hằng số điện môi khác nhau, tuy nhiên giá trị này luôn lớn hơn 1.
Bảng dưới đây sẽ cung cấp giá trị hằng số điện môi cho mỗi loại vật liệu điện môi
Các hằng số điện môi
Điện Môi Có Thể Có Hai Loại
1. Điện Môi Phân Cực: Những điện môi này có mô-men điện môi cố định, nghĩa là chúng luôn có một mô-men lưỡng cực ngay cả khi không có điện trường.
2. Điện Môi Không Phân Cực: Những điện môi này có mô-men lưỡng cực tạm thời. Khi đặt trong một điện trường, chúng sẽ được cảm ứng với mô-men lưỡng cực.
Độ Điện Thẩm Phức
Tích số của độ điện thẩm tương đối (εrε_rεr) của vật liệu điện môi và độ điện thẩm của môi trường chân không (ε0ε_0ε0) được gọi là “độ điện thẩm phức” hoặc “độ điện thẩm thực” của vật liệu điện môi. Công thức cho độ điện thẩm phức được biểu diễn như sau:
ε = ε0 * εr
Giá Trị Độ Điện Thẩm Phức
Giá trị của độ điện thẩm phức luôn bằng với độ điện thẩm tương đối, vì độ điện thẩm của chân không bằng “một”. Giá trị của hằng số điện môi hoặc độ điện thẩm phức thay đổi tùy thuộc vào loại vật liệu điện môi.
Một số giá trị tiêu chuẩn của độ điện thẩm phức (εεε) cho các vật liệu điện môi thông dụng là: Không khí = 1.0005, Chân không = 1.0000, Mica = 5 đến 7, Giấy = 2.5 đến 3.5, Gỗ = 3 đến 8, Thủy tinh = 3 đến 10 và Bột Oxide kim loại = 6 đến 20, v.v.
Phân Loại Tụ Điện Theo Tính Chất Và Đặc Tính Của Vật Liệu Điện Môi
Tụ điện có thể được phân loại theo tính chất và đặc tính của vật liệu cách điện hoặc điện môi như sau:
1. Tụ Điện Ổn Định Cao & Tổn Hao Thấp — Các loại tụ điện Mica, Ceramic loại K thấp, và Polystyrene thuộc nhóm này.
2. Tụ Điện Ổn Định Trung Bình & Tổn Hao Trung Bình — Các loại tụ điện Giấy, Màng Nhựa, và Ceramic loại K cao thuộc nhóm này.
3. Tụ Điện Phân Cực — Ví dụ của loại tụ này bao gồm tụ điện Electrolytic và Tantalum
Nguyên Lý Hoạt Động
Như đã đề cập, tụ điện bao gồm hai bản dẫn điện được ngăn cách bởi một điện môi. Khi có sự chênh lệch điện thế giữa hai bản dẫn, một điện thế được phát triển. Điều này làm cho tụ điện nạp và xả điện.
Hiểu Cách Hoạt Động Của Tụ Điện Trong Thực Tế
Khi tụ điện được kết nối với pin (nguồn DC), dòng điện bắt đầu chạy qua mạch.
• Quá trình nạp điện: Điện tích âm tích tụ trên một bản của tụ điện, trong khi điện tích dương tích tụ trên bản còn lại. Quá trình này tiếp tục cho đến khi điện áp của tụ điện đạt đến mức điện áp của nguồn cung cấp.
• Dừng nạp điện: Khi điện áp nạp bằng với điện áp nguồn, tụ điện ngừng nạp thêm điện ngay cả khi vẫn còn kết nối với pin. Nếu pin được tháo ra, hai bản của tụ điện vẫn giữ các điện tích dương và âm, tức là điện tích được lưu trữ trong tụ điện.
Nguồn AC
Khi điện áp cấp từ nguồn AC, tụ điện sẽ liên tục nạp và xả điện do sự thay đổi liên tục của hướng dòng điện. Tốc độ nạp và xả này phụ thuộc vào tần số của nguồn.
________________________________________
Ví Dụ Minh Họa
Có thể hiểu hoạt động này thông qua ví dụ đơn giản sau. Mạch dưới đây có hai công tắc, A và B:
• Khi công tắc 1 được đóng, dòng điện bắt đầu chạy từ pin đến tụ điện.
• Khi điện áp của tụ điện đạt đến điện áp nguồn, nó ngừng nạp thêm điện.
Ví Dụ Minh Họa
Có thể hiểu hoạt động này thông qua ví dụ đơn giản sau. Mạch dưới đây có hai công tắc, A và B:
• Khi công tắc 1 được đóng, dòng điện bắt đầu chạy từ pin đến tụ điện.
• Khi điện áp của tụ điện đạt đến điện áp nguồn, nó ngừng nạp thêm điện.
Minh hoạ hoạt động của tụ điện
Bây giờ hãy kết nối công tắc với vị trí B. Bây giờ bạn có thể quan sát thấy đèn LED bắt đầu sáng và từ từ mờ dần khi tụ điện đang xả.
Tụ điện hoạt động thế nào
Điện dung của tụ điện được đưa ra bởi
C=KεA/d
or
C= εA/4πd
or
C = εo * εr (A/d)
Trong công thức tính dung lượng của tụ điện, các ký hiệu được định nghĩa như sau:
• C – Dung lượng (hoặc điện dung) của tụ điện
• A – Diện tích giữa các bản của tụ điện
• D – Khoảng cách giữa hai bản của tụ điện
• ε₀ – Độ điện thẩm của môi trường chân không (hằng số điện thẩm của không gian)
• εr – Độ điện thẩm tương đối của vật liệu điện môi giữa các bản
• K – Hằng số điện môi (cũng có thể ký hiệu bằng εr\varepsilon_rεr, tùy theo cách dùng)
• Điện Dung Của Tụ Điện
• Điện dung là đặc tính của tụ điện, cho biết lượng điện tích tối đa mà nó có thể lưu trữ. Điện dung tồn tại trong tự nhiên ở khắp mọi nơi.
• Giá trị điện dung có thể thay đổi tùy theo hình dạng của tụ điện.
Điện dung có thể được tính toán dựa trên hình dạng của các bản dẫn và đặc tính của vật liệu điện môi. Hãy xem xét điện dung của một tụ điện bản song song.
Điện dung được định nghĩa là tỷ lệ giữa điện tích (Q) trên mỗi bản của tụ điện và hiệu điện thế (V) giữa chúng:
C =Q/V,
Vì vậy, dòng điện có thể thu được như I(t)=C[d(v)/d(t)]
Điện dung có thể được biểu diễn bằng đơn vị Farads (F), được đặt theo tên nhà vật lý người Anh Michael Faraday.
Từ định nghĩa trên, có thể thấy rằng điện dung tỷ lệ thuận với điện tích (Q) và tỷ lệ nghịch với hiệu điện thế (V).
Điện dung của tụ điện có thể được tăng lên bằng cách tăng số lượng bản, giúp giữ nguyên kích thước của tụ điện. Khi đó, diện tích của các bản sẽ được tăng lên.
Các Đơn Vị Chuẩn Của Điện Dung
Thông thường, Farads là một giá trị rất lớn, nên điện dung thường được biểu diễn bằng các đơn vị nhỏ hơn trong thực tế như microfarads (µF), nanofarads (nF) và picofarads (pF).
Hầu hết các ứng dụng điện và điện tử đều sử dụng các tiền tố đơn vị chuẩn (SI) sau đây để dễ dàng thực hiện các phép tính:
Để chuyển đổi giữa các đơn vị như µF, nF, pF hoặc một loạt các đơn vị khác, chúng ta cần sử dụng Bảng Chuyển Đổi Điện Dung.
Đánh Giá Điện Áp Của Tụ Điện
Điện áp không phải là điện áp mà tụ điện nạp, mà là điện áp tối đa mà tụ điện có thể hoạt động an toàn. Điện áp này được gọi là điện áp làm việc (WV) hoặc điện áp làm việc DC (DC-WV). Hình dưới đây cho thấy đánh giá điện áp của tụ điện.
Tra điện áp tụ điện
Nếu tụ điện được áp dụng điện áp lớn hơn mức điện áp đánh giá của nó, tụ điện có thể bị hỏng do tạo ra hồ quang giữa các bản do đứt gãy điện môi.
Khi thiết kế các mạch có sử dụng tụ điện, cần lưu ý rằng đánh giá điện áp của tụ điện phải lớn hơn điện áp sử dụng trong mạch. Ví dụ, nếu điện áp hoạt động của mạch là 12V, thì cần chọn một tụ điện có đánh giá điện áp từ 12V trở lên.
Điện áp làm việc của tụ điện phụ thuộc vào các yếu tố như:
• Chất liệu điện môi được sử dụng giữa các bản tụ điện.
• Độ dày của điện môi.
• Loại mạch được sử dụng
• ASPICE là viết tắt của Automotive SPICE. Trong đó, SPICE là từ viết tắt của Software Process Improvement and Capability dEtermination, một tiêu chuẩn khung được tạo ra để hỗ trợ việc đánh giá khả năng thực hiện quy trình phần mềm, dựa trên tiêu chuẩn ISO/IEC 15504. Trong quá trình SPICE được phân nhánh thành các tiêu chuẩn riêng của từng ngành, ASPICE đã ra đời vào năm 2005 như một tiêu chuẩn đánh giá quy trình phần mềm trong lĩnh vực ô tô.
• ASPICE cũng được mở rộng sang các lĩnh vực hệ thống, bao gồm cả phần mềm, và được gọi là Automotive “System” Process Improvement Capability dEtermination.
• Khi nhu cầu của thị trường về tính thân thiện với môi trường, độ an toàn, hiệu suất kinh tế và tính thân thiện với người dùng ngày càng tăng, sự phức tạp của phần mềm trong xe hơi cũng gia tăng, làm tăng khả năng xảy ra lỗi và các vấn đề an toàn tiềm ẩn. Bên cạnh đó, khi lịch trình phát triển dự án ngày càng ngắn, áp lực về chi phí phát triển phần mềm và phần cứng thông qua việc thuê ngoài các hệ thống con, phát triển phân tán càng trở nên mạnh mẽ. Do đó, yêu cầu về độ tin cậy và sự cải tiến trong quy trình phát triển trở nên cần thiết.
• Các nhà sản xuất ô tô OEM đang thực hiện các biện pháp phòng ngừa để giải quyết tình hình này. Họ tiến hành đánh giá chức năng phần mềm trước và trong hợp đồng để xác định liệu chất lượng của phần mềm do nhà cung cấp cung cấp có đáp ứng các yêu cầu hay không.
• Điều cần lưu ý là ASPICE không phải là một tiêu chuẩn quốc tế. ASPICE được tạo ra với mục đích giúp các OEM trong ngành ô tô đánh giá khả năng quy trình của các nhà cung cấp linh kiện. Theo yêu cầu của ISO 33020, ASPICE được định nghĩa như một tiêu chí để đánh giá sự phù hợp của quy trình phần mềm trong quá trình phát triển hệ thống xe.
• Vào năm 2015, phiên bản 3.0 đã được phát triển và phân phối bởi VDA WG (Working Group), và hiện nay nó đang được sử dụng như một tiêu chuẩn chung (Common Assessment Model) trong ngành, đặc biệt là ở các OEM châu Âu.
ASPICE là gì
VDA là viết tắt của Hiệp hội Ô tô Đức, là một tiêu chuẩn của Hiệp hội Công nghiệp Ô tô. Theo sự phát triển của ngành công nghiệp ô tô và nhu cầu ngày càng tăng về chất lượng cũng như sự cần thiết cải tiến quy trình, một Nhóm Làm Việc (WG – Working Group) đã được thành lập bởi VDA.
VDA WG13 (Working Group 13) có mục tiêu giám sát quá trình cải tiến quy trình xảy ra trong quá trình phát triển các hệ thống dựa trên phần mềm (Software-Defined) dựa trên ASPICE, đồng thời xác định các yêu cầu thực hiện đánh giá quy trình. Công việc này được thực hiện dựa trên các công việc sơ bộ của HIS. Bằng cách định nghĩa các yêu cầu về quá trình đánh giá và chuẩn hóa các thủ tục, WG13 giúp các công ty và tổ chức tham gia đánh giá chuẩn bị tốt hơn, đồng thời tăng tính đồng nhất và khả năng tái hiện của kết quả.
Nhóm Làm Việc này bao gồm các nhà sản xuất và nhà cung cấp như BMW Group, BOSH, Continental, Daimler AG, Ford, KNOR-BREMSE, Volkswagen AG, ZF Friedrichshafen, và nhiều công ty khác.
ASPICE Process Assessment Model (PAM)
Hình dưới đây liệt kê các quy trình khác nhau được xem xét trong ASPICE. Phạm vi HIS, là yêu cầu tối thiểu cho các quy trình cần kiểm tra trong quá trình đánh giá, được nhấn mạnh bằng màu xanh lam.
Trong ASPICE, có hai mô hình tham chiếu quy trình riêng là PRM (Process Reference Model) và PAM (Process Assessment Model).
PRM được sử dụng để định nghĩa một cách khách quan các quy trình xảy ra ở cấp độ dự án và tổ chức. Điều này có nghĩa là thông qua quy trình, chúng ta xác định những gì cần làm (Domain and Scope), tại sao cần thực hiện quy trình này (Purpose), và kết quả của quy trình (Outcome) sẽ là gì.
Khung đánh giá khả năng thực hiện quy trình bao gồm các tiêu chí để đánh giá cách thực hiện quy trình (Capability Level), kỹ thuật nào (Attribute) và công cụ nào (Method) sẽ được sử dụng.
Capability Level Dimension
• Mức thấp nhất (Level 0) có nghĩa là không có quy trình nào được thực hiện, do đó không tồn tại các sản phẩm công việc quan trọng (như kế hoạch, đặc tả, tài liệu thiết kế, mô tả thử nghiệm, v.v.).
• Ở Level 1, tất cả các tài liệu quan trọng đều có sẵn.
• Ở Level 2, mọi thứ đều được lập kế hoạch và theo dõi một cách có hệ thống.
• Ở Level 3, có các hướng dẫn đồng nhất cho toàn bộ tổ chức.
• Ở Level 4 và Level 5, quy trình được đo lường và tối ưu hóa một cách thống kê.
Trong PAM (Process Assessment Model), các công việc như thực hiện (Doing), điều chỉnh (Tailoring), và thiết lập (Setup) quy trình phát triển được thực hiện dựa trên kết quả đánh giá quy trình.
Việc xác định “Hazard” (nguy cơ) là một phần quan trọng trong việc triển khai hệ thống quản lý an toàn (Safety Management System). Trước khi bắt đầu, hãy giả định rằng tất cả chúng ta đều biết “Hazard” là gì. Khi bạn nghĩ đến từ “Hazard”, đó không phải là một từ phức tạp, và chúng ta có thể hiểu nghĩa của nó một cách nhanh chóng.
Vấn đề là, “Hazard” là một trong những từ tiếng Anh dễ gây hiểu lầm nhất! Có lẽ điều này là do các trang web như Google thường định nghĩa “Hazard” bằng các từ như “Danger” hoặc “Risk”. Điều này khiến chúng ta dễ nhầm lẫn rằng “Hazard” và “Risk” là hai từ đồng nghĩa.
Ban đầu, chúng ta có thể nghĩ rằng “Hazard” và “Risk” có cùng nghĩa và cố gắng bỏ qua sự khác biệt. Tuy nhiên, khi đi sâu vào bất kỳ ngành công nghiệp nào, chúng ta dần nhận ra rằng có một sự khác biệt nhỏ giữa hai từ này.
Đặc biệt, những người làm việc trong lĩnh vực an toàn biết rằng “Hazard” và “Risk” có những ý nghĩa hoàn toàn khác nhau.
ICAO (Tổ chức Hàng không Dân dụng Quốc tế) định nghĩa “Hazard” và “Risk” như sau:
• Hazard là điều kiện có thể gây ra hoặc dẫn đến hoạt động không an toàn của thiết bị, sản phẩm hoặc dịch vụ liên quan đến an toàn hàng không.
• Risk là đánh giá về khả năng xảy ra vấn đề tiềm ẩn từ “Hazard”, tức là khả năng xảy ra của nguy cơ.
Hazard là “bất kỳ điều gì” có khả năng gây ra nguy hiểm, trong khi Risk là “khả năng” nguy cơ đó xảy ra.
Vì vậy, một Hazard là bất cứ điều gì có khả năng gây hại, trong khi Risk là xác suất rằng hại đó sẽ xảy ra.
Sự khác biệt giữa Hazard và Risk
Nhận diện Hazard (Nguy cơ)
Hãy tưởng tượng bạn đang đứng trong nhà bếp của nhân viên.
Mỗi khi chúng ta bước vào bếp, chúng ta không nghĩ đến “Risk” (rủi ro) nhưng vẫn quản lý nó. Nếu dừng lại và suy nghĩ, nhà bếp đầy rẫy những “Risk”. Dao, bếp và nhiều loại hóa chất đều có khả năng gây ra nguy hiểm nghiêm trọng.
Mỗi ngày, chúng ta tương tác với những “Hazard” như vậy, vô thức đánh giá “Risk” và sau đó hành động để tránh hoặc loại bỏ nó. Đánh giá Risk (Rủi ro)
Chúng ta có thể tìm ra một số “Hazard” trong nhà bếp. Có những “Hazard” nào? Tôi từng vô tình bị dao bếp cắt, vì vậy việc bị cắt bởi dao dường như có thể xảy ra. Tuy nhiên, dựa trên kinh nghiệm, tôi biết rằng con dao này cùn, do đó có thể đánh giá “Risk” tương đối thấp.
Các hóa chất dưới bồn rửa là một yếu tố nguy hiểm khác. Nếu vô tình nuốt phải hoặc pha trộn sai cách, chúng có thể nguy hiểm đến mức gây tử vong. Người lớn có khả năng uống nhầm những thứ đó là rất thấp, nhưng do hậu quả có thể rất nghiêm trọng, có lẽ chúng được đánh giá là có “Risk” cao hơn so với dao. Nhận diện Hazard và Đánh giá Risk
Tất nhiên, việc nhận diện “Hazard” trong một ngành công nghiệp hoặc nơi làm việc vượt xa phạm vi trong nhà bếp, nhưng bài tập tư duy nhỏ này có thể giúp làm rõ sự khác biệt giữa “Hazard” và “Risk”.
Nói cách khác, “Hazard” là bất kỳ thứ gì có khả năng gây hại. “Risk” là khả năng mà sự nguy hại đó sẽ thực sự xảy ra. Cả hai đều là những yếu tố quan trọng trong quản lý rủi ro an toàn.
Khi các cuộc thảo luận về hệ thống “An toàn Chủ động” (Active Safety) và “Tự hành” (Autonomous Driving) ngày càng lan rộng, các yêu cầu về an toàn chức năng (Functional Safety Requirements) cho các hệ thống này trở thành một vấn đề quan trọng. Hãy cùng tìm hiểu về “ASIL-D” – mức cao nhất trong các yêu cầu an toàn chức năng, cũng như các mức độ quản lý rủi ro tiềm ẩn được xác định dựa trên mức độ nghiêm trọng (Severity), khả năng xảy ra (Probability of Exposure) và khả năng kiểm soát (Controllability) trong các kịch bản vận hành của xe, hay còn gọi là ‘ASIL’ (Mức độ toàn vẹn an toàn ô tô – Automotive Safety Integrity Level).
ASIL-D an toàn ô tô
ASIL-D là mức phân loại rủi ro trong tiêu chuẩn ISO 26262, tiêu chuẩn quốc tế về an toàn chức năng dành cho các hệ thống điện và điện tử trên ô tô. ASIL-D biểu thị mức độ quản lý rủi ro cao nhất, có nghĩa là một thiết bị hoặc hệ thống được phát triển theo chuẩn ASIL-D phải đáp ứng các yêu cầu an toàn nghiêm ngặt nhất. ISO 26262 là tiêu chuẩn về an toàn chức năng cho ô tô, được điều chỉnh từ tiêu chuẩn an toàn chức năng IEC 61508 để phù hợp với hệ thống điện và điện tử trên xe. ISO 26262 cung cấp các quy định và khuyến nghị cho toàn bộ quá trình từ giai đoạn phát triển đến giai đoạn loại bỏ xe, đồng thời đề xuất các yêu cầu an toàn thích hợp cho các thiết bị hoặc hệ thống dựa trên ASIL (Automotive Safety Integrity Level).
Mức độ ASIL được chia thành bốn mức từ ASIL-A đến ASIL-D (mức nghiêm ngặt nhất). Ngoài ra, còn có phân loại Quản lý chất lượng (QM), chỉ ra rằng không cần thực hiện các biện pháp giảm thiểu rủi ro bổ sung ngoài hệ thống chất lượng được chấp nhận trong ngành.
Yêu cầu ASIL cho một hệ thống cụ thể
Ba yếu tố quyết định mức yêu cầu ASIL cho một hệ thống cụ thể:
1. Mức độ nghiêm trọng (Severity): Điều này đề cập đến mức độ ảnh hưởng của sự cố đối với người lái xe, hành khách, người đi bộ hoặc các phương tiện xung quanh trong trường hợp hệ thống gặp trục trặc do một kịch bản nào đó trên xe gây ra.
2. Khả năng xảy ra (Probability of Exposure): Điều này biểu thị khả năng vấn đề nguy hiểm có thể xảy ra lại trong một tình huống tương tự trong một khoảng thời gian cụ thể.
3. Khả năng kiểm soát (Controllability): Điều này liên quan đến khả năng người tham gia tình huống lái xe (người lái, hành khách hoặc người gần xe) có thể phản ứng kịp thời để tránh tổn thất trong trường hợp hệ thống bị hỏng.
Hệ thống an toàn chủ động
ASIL-D là mức phân loại rủi ro trong tiêu chuẩn ISO 26262, áp dụng cho các yêu cầu an toàn chức năng của hệ thống đối với “các hỏng hóc có khả năng xảy ra cao”, “khả năng kiểm soát rất thấp” và “gây ra mối đe dọa nghiêm trọng đến an toàn”.
Ví dụ minh họa:
Giả sử đèn báo tốc độ trên bảng điều khiển của xe bị hỏng. Đèn báo này có thể không hiển thị bất kỳ thông tin nào (tức là luôn đặt về 0) hoặc hiển thị sai tốc độ. Trong trường hợp đầu tiên, người lái xe có thể dễ dàng nhận biết sự cố và lái xe cẩn thận hơn, do đó khả năng kiểm soát rất cao. Kịch bản này có thể được phân loại là QM. Trong trường hợp thứ hai, sự cố không dễ dàng nhận biết (ví dụ: hiển thị 55mph thay vì 65mph), nhưng khả năng kiểm soát vẫn tương đối cao, do đó kịch bản này có thể được phân loại là ASIL-A hoặc ASIL-B.
Ngược lại, giả sử phanh của người lái bị hỏng khi đang lái xe ở tốc độ cao trên đường đông đúc. Điều này có thể ảnh hưởng nghiêm trọng đến khả năng kiểm soát của người lái xe và dẫn đến nguy cơ cao gây thương tích cho người lái, hành khách và người đi bộ. Trong trường hợp này, rủi ro này được phân loại là ASIL-D. Ở kịch bản tốc độ thấp trên đường ít đông đúc hơn, hỏng hóc tương tự có thể được phân loại ở mức ASIL thấp hơn, do người lái có khả năng kiểm soát để giảm tốc độ xe và dừng xe an toàn.
Các hệ thống điều khiển lái hoặc phanh phải hỗ trợ nhiều kịch bản khác nhau, trong đó nhiều kịch bản có thể được phân loại là ASIL-D. Điều này là do những chức năng này rất quan trọng đối với việc vận hành và kiểm soát xe. Do đó, các hệ thống Active Safety và hệ thống tự hành phải tương tác với hệ thống lái và phanh của xe. Khi những hệ thống này ngày càng phổ biến, nhu cầu về các hệ thống đáp ứng các yêu cầu ASIL-D cũng tăng lên.
Hệ điều hành AUTOSAR là tiêu chuẩn hệ điều hành quốc tế dành cho hệ thống điện tử ô tô, dựa trên phiên bản hệ điều hành OSEK/VDX 2.23. Đặc biệt, hệ điều hành này mở rộng các chức năng như bảo vệ hệ thống, lập lịch thời gian thực, xử lý bộ đếm thời gian để trở thành tiêu chuẩn quốc tế cho hệ điều hành thời gian thực trong xe.
AUTOSAR OS được chia thành các chức năng từ SC1 đến SC4. Các tính năng Service Protection và Memory Protection trong SC3 và SC4 được lấy từ HIS Protected OS. Hệ điều hành này còn cải thiện chức năng Time-Triggered Operating System với Schedule Table.
AUTOSAR OS nằm trong System Service của lớp BSW Layer trong nền tảng AUTOSAR
AUTOSAR OS nằm trong System Service của lớp BSW Layer
TASK là đơn vị cơ bản của chương trình được hệ điều hành (OS) điều khiển.
TASK được phân loại thành hai loại: Basic TASK và Extended TASK, tùy thuộc vào trạng thái mà nó có thể có.
Basic TASK và Extended TASK
Đầu tiên, Basic TASK có ba trạng thái: Suspended, Ready, và Running.
Extended TASK có thêm trạng thái Waiting.
Thông thường, Basic TASK được sử dụng nhiều. Khi có yêu cầu thời gian như Time-Out, Extended TASK sẽ được sử dụng vì Extended TASK xử lý sự kiện bằng cách sử dụng hàm, do đó chậm hơn Basic TASK.
Khi có sự kiện kích hoạt Runnable bên trong, TASK ở trạng thái Suspended (trạng thái ban đầu) sẽ được kích hoạt, chuyển sang trạng thái Ready và sau đó chuyển sang trạng thái Running khi được hệ điều hành (OS) lập lịch. Sau khi hoàn thành, nó sẽ quay trở lại trạng thái Suspended.
Extended TASK là TASK có Runnable với điểm chờ (Waiting Point) và có thể chuyển sang trạng thái Waiting để chờ một sự kiện trong khi đang ở trạng thái Running. Khi sự kiện xảy ra và TASK được đánh thức, nó sẽ quay trở lại trạng thái Ready.
Một TASK có thể có nhiều Runnable được ánh xạ và trong trường hợp này, cần thiết lập thứ tự thực hiện. Các Runnable được ánh xạ vào một TASK sẽ được gọi tùy theo sự kiện xảy ra.
Autosar OS task
Mỗi TASK có một mức độ ưu tiên và theo chính sách của bộ lập lịch (scheduler), TASK có trạng thái Ready hoặc Running sẽ được kiểm tra mức độ ưu tiên, và TASK có mức độ ưu tiên cao nhất sẽ được thực thi.
Đối với các TASK có cùng mức độ ưu tiên, chúng sẽ được thực thi theo phương pháp FIFO (First In First Out).
Chính sách của bộ lập lịch TASK gồm có:
• Chế độ tiền nhiệm (Preemptive): Dù có TASK đang chạy, nếu có TASK khác ở trạng thái Ready với mức độ ưu tiên cao hơn, nó sẽ ngay lập tức chiếm quyền sử dụng lõi.
• Chế độ không tiền nhiệm (Non-Preemptive): TASK đang chạy sẽ tiếp tục cho đến khi hoàn thành. Sau đó, TASK với mức độ ưu tiên cao nhất trong trạng thái Ready sẽ được thực thi tiếp theo.
Môi trường lõi đơn và đa lõi:
• Trong môi trường lõi đơn (single-core), không thể thực thi TASK đồng thời. Để thực hiện đa tác vụ (multitasking), cần phải thực hiện chuyển đổi ngữ cảnh (context switching).
• Trong môi trường đa lõi (multi-core), mỗi lõi có thể thực thi một TASK song song cùng lúc. Event
Event được sử dụng để đồng bộ hóa các TASK.
• Event quyết định thứ tự hoạt động của các TASK.
• Việc chờ (Wait) và xóa (Clear) Event chỉ khả thi trong Extended TASK.
Alarm
Alarm là chức năng dùng để xử lý các sự kiện xảy ra lặp đi lặp lại.
Trong AUTOSAR, ít nhất một Counter được cung cấp và liên kết với SW hoặc HW Timer.
• Alarm được ánh xạ với Counter và sẽ hết hạn (Expire) khi giá trị Tick của Counter đạt đến giá trị đã được chỉ định.
Schedule Table
TASK trong AUTOSAR OS
Trong AUTOSAR OS, hoạt động của TASK chủ yếu được quyết định một cách tĩnh và Schedule Table được cung cấp để thực hiện chức năng lặp lại dựa trên chu kỳ cụ thể.
Schedule Table là một đối tượng kích hoạt TASK và tạo sự kiện tại thời điểm cụ thể.
• Schedule Table được cấu thành bởi các Expiry Point.
• Expiry Point chứa thông tin về các TASK sẽ được kích hoạt và thông tin về sự kiện.
• Offset chứa thông tin về chu kỳ hoạt động và thời điểm hoạt động của Expiry Point. Alarm
• Một Alarm chỉ có thể kích hoạt một TASK.
• Nếu có nhiều Alarm trong một AUTOSAR OS, nhiều TASK có thể bị trùng thời gian thực thi.
• Schedule Table khắc phục nhược điểm này của Alarm bằng cách đảm bảo rằng nhiều TASK không bị thực thi chồng chéo. Interrupt
Interrupt có thể chiếm quyền sử dụng TASK bất kể loại nhiệm vụ là tiền nhiệm (Preemptive) hay không tiền nhiệm (Non-Preemptive).
AUTOSAR Interrupt được chia thành Category 1 (CAT1) và Category 2 (CAT2).
• CAT 1 cung cấp ISR không sử dụng dịch vụ của hệ điều hành (OS).
o Vì vậy, nó có mức độ quá tải tối thiểu và không ảnh hưởng đến việc quản lý lịch trình của TASK.
o Chỉ chứa mã mà không gọi bất kỳ API nào.
• CAT 2 cung cấp ISR sử dụng dịch vụ của hệ điều hành (OS).
o AUTOSAR OS tự động gán mã nguồn ISR vào Interrupt tại thời điểm tạo hệ thống.
o Điều này yêu cầu kiến thức sâu về phần cứng của CPU tương ứng.
o Chứa mã với lệnh gọi API. Resource
Điều chỉnh việc truy cập song song vào tài nguyên chia sẻ bởi nhiều TASK có mức độ ưu tiên khác nhau.
• Tài nguyên chia sẻ bao gồm các khu vực quan trọng như bộ lập lịch, TASK, bộ nhớ, v.v.
• Có hai kiểu: Standard và Internal.
Hook
Là hàm được hệ điều hành (OS) gọi trong các tình huống cụ thể, được sử dụng cho mục đích gỡ lỗi hoặc giám sát đơn giản.
• OSEK OS cung cấp cơ chế Hook để người dùng định nghĩa hành động trong hoạt động nội bộ của OS.
• Cơ chế này được người dùng định nghĩa và được OS gọi, không bị chiếm dụng bởi TASK hoặc CAT2 Interrupt.
• Trong Hook routine, hầu hết các dịch vụ của OS không thể được sử dụng do sự phức tạp của hệ thống. Các hàm Hook:
• void StartupHook(void): Gọi trước khi lên lịch khi OS khởi động.
• void ShutdownHook(StatusType): Gọi khi OS tắt.
• void PreTaskHook(void): Gọi ngay trước khi TASK chuyển sang trạng thái Running.
• void PostTaskHook(void): Gọi ngay trước khi TASK thoát khỏi trạng thái Running.
• void ErrorHook(StatusType): Gọi khi API của OS không trả về giá trị E_OK. OS-Application
Tập hợp các đối tượng của hệ điều hành (OS) như TASK, ISR, Alarm, Schedule Table, Counter.
OS-Application
Tất cả các đối tượng thuộc cùng một OS-Application đều có thể truy cập lẫn nhau.
Việc truy cập đối tượng của OS-Application khác yêu cầu phải có quyền và được thiết lập riêng.
OS-Application tương ứng 1:1 với Partition của RTE. IOC
Được sử dụng để truyền thông giữa các lõi.
RTE (Runtime Environment) là môi trường thời gian chạy trong nền tảng chuẩn AUTOSAR, thực hiện VFB (Virtual Function Bus) ở cấp độ mã nguồn. RTE đóng vai trò như một bảng chuyển đổi (sự kiện, báo động, trình kích hoạt) giữa Application, BSW (Basic Software), và phần cứng.
RTE nằm giữa Application và BSW, cho phép phát triển Application một cách độc lập mà không cần quan tâm đến phần cứng sẽ được kết nối sau này.
Vì tất cả các giao diện kết nối với RTE đã được định nghĩa chính xác, Application SW không cần phải biết cách thức hoạt động của các tầng bên dưới nữa.
RTE AUTOSAR
RTE có thể truyền các tham số cụ thể cho các tầng kết nối (Application, BSW) bằng cách sử dụng “giao diện được định nghĩa trước”.
Là một phần mềm trung gian, RTE kết nối từng Application với BSW. RTE cung cấp các trừu tượng hóa sau cho Application:
• Hệ điều hành (OS)
• Dịch vụ truyền thông
• Giao diện phần cứng
Thông qua đó, RTE thực hiện truyền thông và truyền dữ liệu giữa Application và BSW và quản lý việc thực thi của các Runnable.
RTE như một giao diện truyền thông
RTE thực hiện VFB thông qua các phương thức sau:
• Sender-Receiver
• Client-Server
• Cơ chế duy trì Data Consistency
• Thực thi đồng thời các thành phần phần mềm (SW Component)
Virtual Function Bus (VFB)
Là môi trường thời gian chạy, RTE cho phép Application có thể được thực thi độc lập với nền tảng.
Trong giai đoạn Functional Description, việc cổng (port) biểu thị kết nối trong cùng một ECU hay cần kết nối với ECU khác không quan trọng.
Ngay cả khi cần phân bổ các thành phần phần mềm (SW Component) sang ECU khác trong giai đoạn Design Process, RTE vẫn không được định nghĩa cho đến khi các thành phần phần mềm được ánh xạ vào ECU.
• Khi có sự thay đổi hoặc ánh xạ mới của giao diện SW Component, RTE sẽ được tái tạo.
• RTE là duy nhất cho mỗi ECU và được định nghĩa dựa trên yêu cầu của SW Component.
• RTE trừu tượng hóa hệ điều hành (OS) và ngăn chặn việc SW Component truy cập trực tiếp vào OS và BSW.
• RTE không chứa bất kỳ thành phần thời gian chạy nào.
• RTE được khởi động và dừng bởi Rte_Start() và Rte_Stop() của ECU-M.
• RTE ánh xạ Runnable vào các OS Task và kích hoạt việc thực thi của Runnable thông qua RTE Event.
• Ngoài ra, RTE thực hiện việc truyền thông dữ liệu và dịch vụ giữa các thành phần phần mềm.
Trong phần này, chúng ta sẽ tìm hiểu về các loại Interface được định nghĩa bởi AUTOSAR. Trong AUTOSAR, tất cả các giao tiếp giữa các thành phần phần mềm (SW Component) phải được thực hiện thông qua Interface. Việc sử dụng trực tiếp dữ liệu hoặc dịch vụ của các thành phần phần mềm khác là không thể. Các Interface trong nền tảng AUTOSAR được chia thành ba loại chính như sau:
• AUTOSAR Interface
• Standardized AUTOSAR Interface
• Standardized Interface
AUTOSAR Interface là loại Interface có thể được sử dụng một cách độc lập với phần cứng. Ngược lại, Standardized Interface không thể được tái sử dụng dưới dạng API ngôn ngữ C.
AUTOSAR Interface
AUTOSAR Interface là loại giao diện do AUTOSAR định nghĩa, cho phép người dùng đặt tên tùy ý. Nó chủ yếu được trừu tượng hóa theo hai cách: Sender-Receiver và Client-Server. Sender-Receiver tập trung vào việc truyền và nhận dữ liệu, thường được sử dụng trong cảm biến (Sensor). Client-Server tập trung vào việc yêu cầu và thực hiện chức năng, thường được sử dụng trong thiết bị chấp hành (Actuator).
AUTOSAR Interface
Đây là một Interface được cung cấp bởi RTE và được sử dụng để “định nghĩa cổng của SWC”. Nó có thể được sử dụng để truyền và nhận dữ liệu, giao tiếp, hoặc gọi sự kiện, và không phụ thuộc vào ngôn ngữ lập trình cụ thể hoặc cấu trúc mạng của ECU.
• AUTOSAR Interface là một giao diện tổng quát, được lấy từ các cổng của bất kỳ SWC nào.
• Các AUTOSAR Interface được cung cấp bởi RTE và hoạt động như các giao diện giữa SWC hoặc giữa SWC và firmware của ECU (IoHwAb, Complex Drivers).
• Ví dụ: Rte_Read_<port>_<DataElement>, Rte_Call_<Port>_<operation>,…
Sender-Receiver (S/R)
Đây là phương thức truyền thông tin đơn hướng, được sử dụng cho việc truyền dữ liệu không đồng bộ. Sender gửi dữ liệu đến một hoặc nhiều Receiver một cách không đồng bộ. Cổng có thể chứa nhiều dữ liệu. Nếu thông tin được truyền đến một ECU khác qua bus, dữ liệu sẽ được ánh xạ tới Signal.
• Sender không nhận dữ liệu và cũng không biết số lượng Receiver.
Client-Server (C/S)
Đây là phương thức truyền thông tin phổ biến nhất giữa các SW Component, được sử dụng để yêu cầu các dịch vụ đã được định nghĩa trước và nhận kết quả. Một AUTOSAR SW Component có thể hoạt động như Client hoặc Server, hoặc thực hiện cả hai cùng lúc. Server cung cấp dịch vụ được yêu cầu bởi Client một cách đồng bộ hoặc không đồng bộ.
• Gọi đồng bộ: Client bị chặn trong khi thực hiện lệnh gọi (Luồng chương trình tuần tự).
• Gọi không đồng bộ: Client không bị chặn trong khi thực hiện lệnh gọi và có thể thực hiện các lệnh khác, trong khi Server thực hiện yêu cầu song song.
Cổng (Port) trong SW Component
SW Component có hai loại cổng để truyền thông tin:
• Sender-Receiver (S/R) để truyền dữ liệu
• Client-Server (C/S) để thực hiện lệnh
Trong Sender-Receiver Interface, P-Port là Sender và R-Port là Receiver.
Trong Client-Server Interface, P-Port là Server và R-Port là Client.

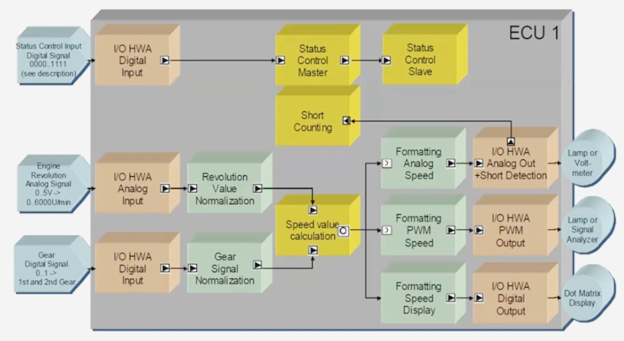

Giao diện AUTOSAR chuẩn hóa (Standardized AUTOSAR Interface)
Standardized AUTOSAR Interface
Standardized AUTOSAR Interface là loại giao diện được cung cấp thông qua RTE (Run-Time Environment), tương tự như AUTOSAR Interface. Tuy nhiên, đây là một “giao diện đặc biệt được định nghĩa trước” bởi chuẩn AUTOSAR với tên và ngữ nghĩa (semantics) đã được xác định từ trước. Loại giao diện này được sử dụng khi các SWC (Software Component) cần truy cập vào các dịch vụ của BSW (Basic Software) thuộc tầng dịch vụ (Service Layer), như ECU State Manager hoặc Diagnostic Event Manager.
• Standardized AUTOSAR Interface là một giao diện đặc biệt được chuẩn AUTOSAR định nghĩa trước.
• Các loại giao diện này được sử dụng bởi các SWC để truy cập vào các dịch vụ AUTOSAR do các mô-đun BSW của tầng dịch vụ cung cấp, như ECU State Manager hoặc Diagnostic Event Manager.
Cú pháp (Syntax)
• Meta-model, Software Component Template
• Hỗ trợ tính chuyển giao trong mạng lưới.
Ngữ nghĩa (Semantics)
Ngữ nghĩa là ý nghĩa của ngôn ngữ và thể hiện cách chương trình sẽ thực hiện điều gì đó. Ý nghĩa của một chức năng cụ thể thường chỉ được mô tả chính xác qua sự tương tác với các phần khác.
• Các thuộc tính vật lý, đơn vị, v.v.
• Hỗ trợ tái sử dụng trên các dòng sản phẩm.
• Trong phạm vi của AUTOSAR, các gói công việc chỉ định các giao diện ứng dụng.
Giao diện chuẩn hóa (Standardized Interface)
Standardized Interface
Standardized Interface là loại giao diện chỉ được chuẩn AUTOSAR định nghĩa tên, còn nội dung được định nghĩa bởi người dùng. Đây là một giao diện được định nghĩa trước dưới dạng API trong ngôn ngữ C, sử dụng giữa các mô-đun BSW, giữa RTE và hệ điều hành (OS), hoặc giữa RTE và mô-đun COM. Nó được sử dụng để truyền và nhận thông tin trong giao tiếp giữa các mô-đun nằm trong cùng một ECU trong nền tảng AUTOSAR.
• Standardized Interface là giao diện được chuẩn AUTOSAR định nghĩa trước như một API trong ngôn ngữ C.
• Nó được sử dụng giữa các mô-đun BSW trong một ECU, giữa RTE và hệ điều hành, hoặc giữa RTE và mô-đun BSW Com.
• Ví dụ: Com_SendSignal(id, data),…
AUTOSAR là một liên minh, tổ chức mà các nhà sản xuất ô tô, nhà cung cấp linh kiện, và các công ty phát triển công cụ phần mềm hợp tác để thiết lập tiêu chuẩn cho các thiết bị điện tử và nền tảng phần mềm trên xe. Nền tảng AUTOSAR là viết tắt của AUTomotive Open System ARchitecture, một kiến trúc mở dành cho ô tô được ra đời với mục đích chuẩn hóa nền tảng phần mềm (SW) trong ngành công nghiệp ô tô.
AUTOSAR platform
Nền tảng AUTOSAR được thiết lập nhằm tăng “tính tái sử dụng” của phần mềm (SW) có chức năng và mục đích tương tự trong xe, qua đó giảm sự phức tạp của xe do sự gia tăng của các ECU và dòng phần mềm do điện tử hóa. Mục tiêu là “quản lý tích hợp” phần mềm. Thông qua việc quản lý tích hợp phần mềm, AUTOSAR không chỉ giúp đáp ứng dễ dàng hơn các yêu cầu về an toàn chức năng theo tiêu chuẩn ISO 26262, mà còn tăng “tính linh hoạt của hệ thống” bằng cách phát triển phần mềm độc lập với phần cứng (HW), qua đó giảm “chi phí sản xuất ô tô”
Automotive software standard
Trước đây, trong quá trình phát triển ô tô, khi phần cứng (HW) thay đổi đột ngột, toàn bộ hệ thống phải được thay đổi. Bên cạnh đó, khi tỷ trọng chi phí phần mềm (SW) trong ô tô ngày càng tăng, chi phí phần mềm liên quan đến việc thay đổi phần cứng cũng tăng theo cấp số nhân. Dựa trên yêu cầu của các nhà sản xuất ô tô muốn quản lý tích hợp phần mềm để giảm thiểu chi phí trùng lặp và linh hoạt đối phó với các vấn đề liên quan đến cập nhật chức năng, thay đổi phần cứng thông qua việc phát triển phần mềm độc lập với phần cứng, nền tảng tiêu chuẩn AUTOSAR đã được thiết lập.
Hơn nữa, chắc chắn có áp lực từ việc các nhà sản xuất ô tô muốn giữ vững quyền chủ động trước những thay đổi xu hướng trong ngành, như mô-đun hóa linh kiện ô tô, xe tự hành và xe điện.
Sự thay đổi nền tảng phần mềm của các nhà sản xuất ô tô trong nước 1. XENON (Trước đây): Nền tảng chuẩn nội bộ
(1) Thông số kỹ thuật chính:
MCU thông thường (Single-Core)
Bao gồm các giao thức truyền thông phổ biến như CAN, LIN.
(2) Lĩnh vực áp dụng và hỗ trợ MCU: Nền tảng dùng chung cho lĩnh vực tiện ích
Tập trung vào các MCU sản xuất đại trà trong lĩnh vực tiện ích (16-bit, khoảng 80 MHz).
2. AUTOSAR: Nền tảng chuẩn quốc tế
o Chuẩn hóa quốc tế và quy định hóa cho công nghệ cơ bản của xe hơi mới nhất, đối phó với các công nghệ truyền thông thế hệ mới và an toàn chức năng (ISO 26262).
o Sử dụng MCU hiệu suất cao để mở rộng miền áp dụng nền tảng và cung cấp nền tảng chuẩn chung cho mọi lĩnh vực.
(1) Thông số kỹ thuật chính:
Thông số kỹ thuật về an toàn chức năng (ISO 26262).
MCU hiệu suất cao (Multi-Core).
Truyền thông thế hệ mới như Ethernet trên xe hơi.
(2) Lĩnh vực áp dụng và hỗ trợ MCU: Nền tảng dùng chung cho mọi lĩnh vực
Tích hợp liên miền
Thông số chuẩn cho mọi lĩnh vực (32-bit, khoảng 200 MHz). Lợi ích của việc sử dụng nền tảng AUTOSAR
1. Tính tái sử dụng phần mềm (Reusability): Thiết kế ứng dụng phần mềm độc lập với phần cứng thông qua nền tảng phần mềm.
Tiết kiệm chi phí thông qua tính tái sử dụng cao.
Cung cấp kết nối ổn định giữa các SWC.
Sử dụng nền tảng chuẩn giúp tái sử dụng phần mềm hiện có ngay cả khi phần cứng thay đổi.
2. Tính an toàn phần mềm (Safety):
Có thể tái sử dụng phần mềm đã được kiểm chứng an toàn, tức là đảm bảo tính an toàn.
Tăng cường tính an toàn thông qua quá trình phát triển phần mềm theo quy trình chuẩn.
3. Hiệu quả chi phí (Cost Efficiency):
(1) Phía OEM:
Giảm chi phí sản xuất nhờ tái sử dụng phần mềm và rút ngắn thời gian phát triển mẫu xe mới.
Có thể giao tiếp rõ ràng với nhà cung cấp thông qua ARXML chứa yêu cầu thiết kế của OEM.
Có thể tích hợp các chức năng được cung cấp bởi nhiều nhà cung cấp linh kiện.
(2) Phía nhà cung cấp (Supply):
Sử dụng AUTOSAR cho phép cung cấp cho các OEM khác tuân thủ tiêu chuẩn AUTOSAR.
Gần đây, số lượng bộ điều khiển áp dụng AUTOSAR trong ngành công nghiệp ô tô đang tiếp tục tăng, và ngày càng nhiều nhà sản xuất ô tô chỉ xử lý bộ điều khiển đã áp dụng AUTOSAR. Với tính tái sử dụng, khả năng mở rộng và độ tin cậy, AUTOSAR đang xây dựng nền tảng cho hệ thống điện tử trên xe và trở thành nền tảng phần mềm chuẩn.
ISO 26262 compliance
Tổ chức vận hành của AUTOSAR
1. Core Partner: Quản lý tổ chức và hành chính
• Có quyền lãnh đạo liên minh AUTOSAR.
2. Premium Partner: Dẫn dắt và cải tiến Nhóm Làm việc
• Hyundai và ETRI của Hàn Quốc hiện đang tham gia AUTOSAR với tư cách là Premium Partner.
3. Development Partner: Đóng góp kiến thức chuyên môn
4. Associate Partner: Người sử dụng tiêu chuẩn AUTOSAR
